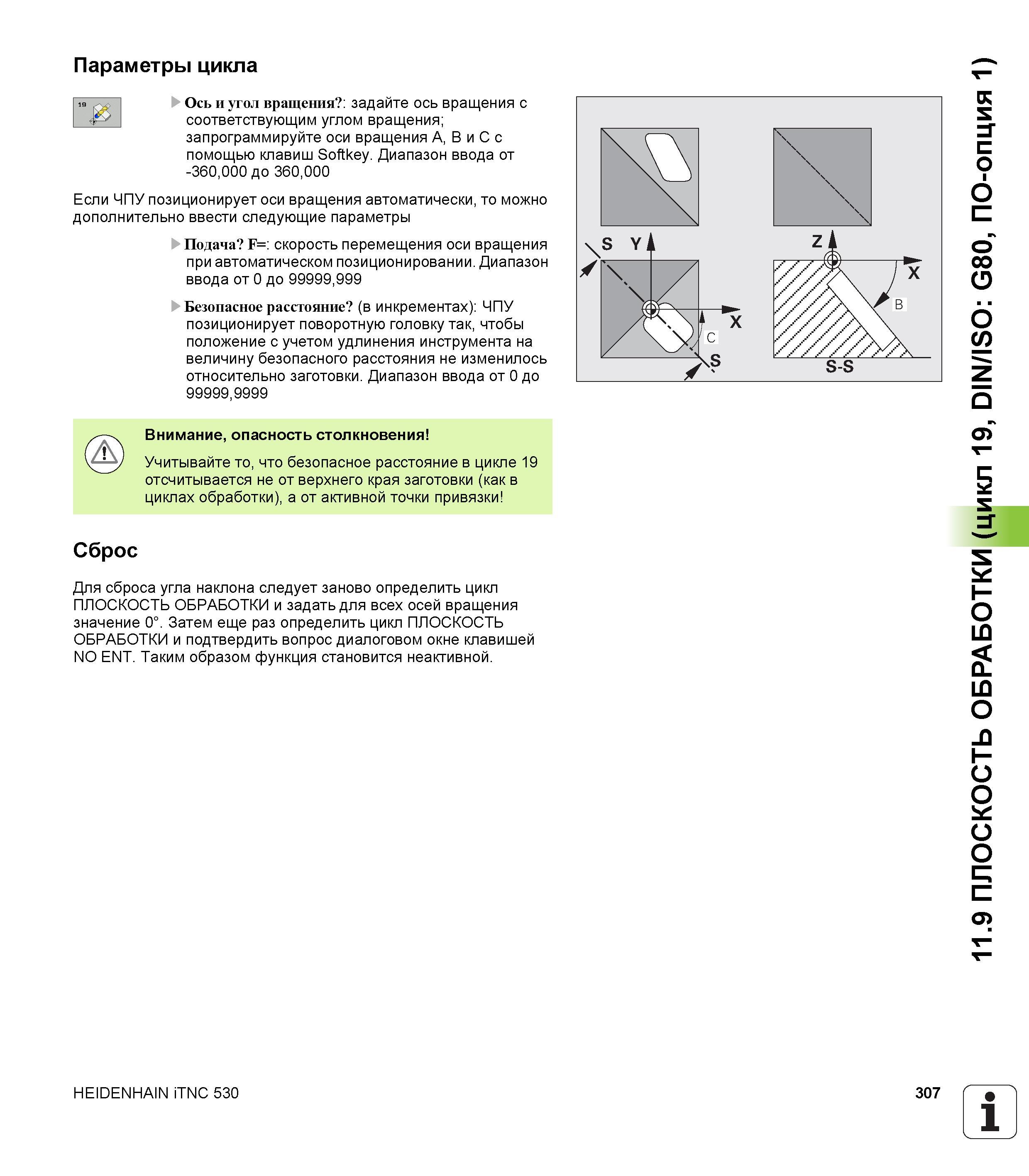

Параметры цикла 1ч Ось и угол вращения задайте ось вращения с соответствующим углом вращения; запрограммируйте оси вращения А, В и С с помощью клавиш Softkey. Диапазон ввода от -360,000 до 360,000 Если ЧПУ позиционирует оси вращения автоматически, то можно дополнительно ввести следующие параметры Подача F= скорость перемещения оси вращения при автоматическом позиционировании. Диапазон ввода от 0 до 99999,999 Безопасное расстояние (в инкрементах) ЧПУ позиционирует поворотную головку так, чтобы положение с учетом удлинения инструмента на величину безопасного расстояния не изменилось относительно заготовки. Диапазон ввода от 0 до 99999,9999 Внимание, опасность столкновения Учитывайте то, что безопасное расстояние в цикле 19 отсчитывается не от верхнего края заготовки (как в циклах обработки), а от активной точки привязки Сброс Для сброса угла наклона следует заново определить цикл ПЛОСКОСТЬ ОБРАБОТКИ и задать для всех осей вращения значение 0°. Затем еще раз определить цикл ПЛОСКОСТЬ ОБРАБОТКИ и подтвердить вопрос диалоговом окне клавишей NO ENT. Таким образом функция становится неактивной. HEIDENHAIN iTNC 530 307 1 11.9 ПЛОСКОСТЬ ОБРАБОТКИ (цикл 19, DIN/ISO G80, ПО-опция 1)
