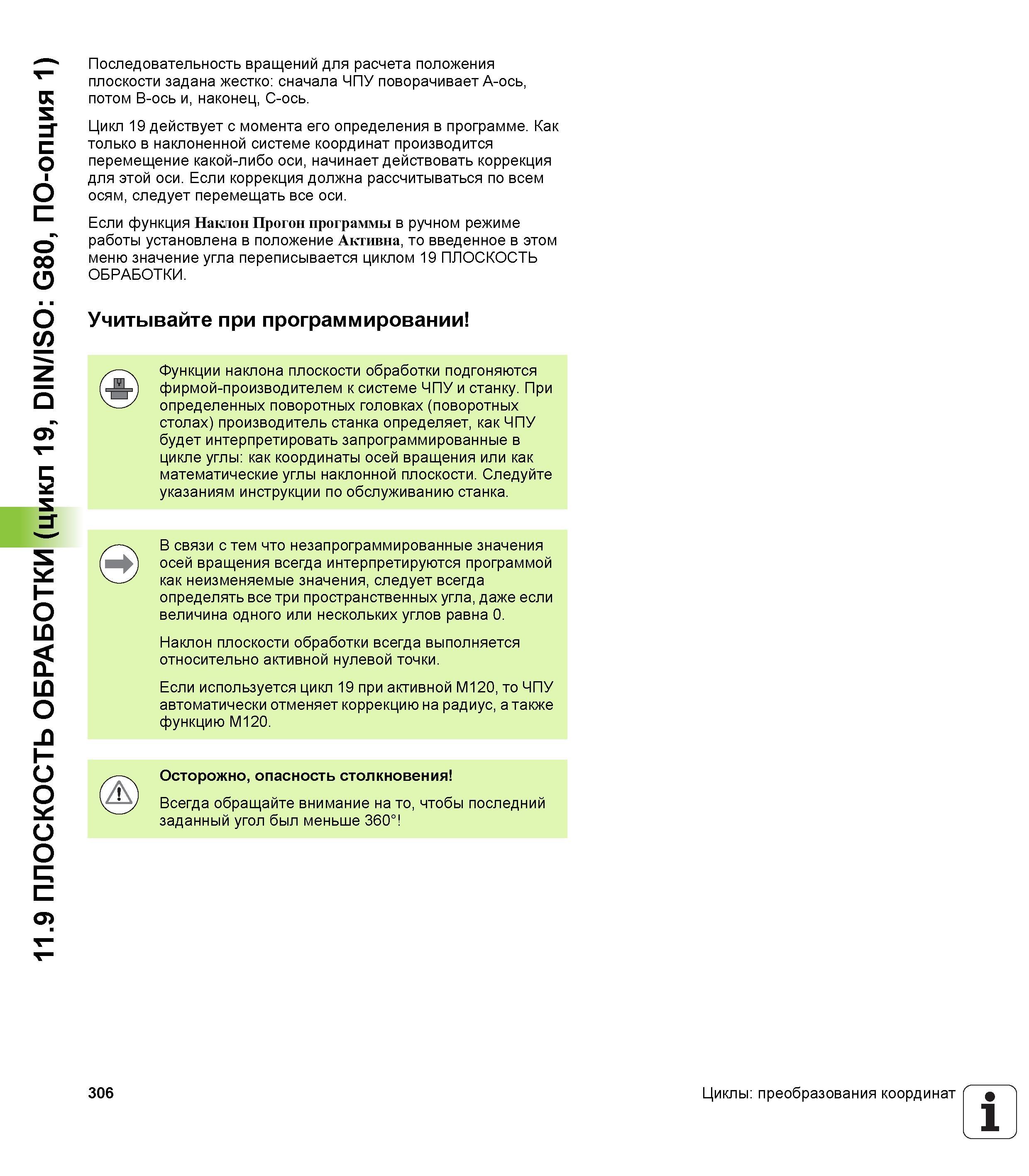

11.9 ПЛОСКОСТЬ ОБРАБОТКИ (цикл 19, DIN/ISO G80, ПО-опция 1) Последовательность вращений для расчета положения плоскости задана жестко сначала ЧПУ поворачивает A-ось, потом B-ось и, наконец, C-ось. Цикл 19 действует с момента его определения в программе. Как только в наклоненной системе координат производится перемещение какой-либо оси, начинает действовать коррекция для этой оси. Если коррекция должна рассчитываться по всем осям, следует перемещать все оси. Если функция Наклон Прогон программы в ручном режиме работы установлена в положение Активна, то введенное в этом меню значение угла переписывается циклом 19 ПЛОСКОСТЬ ОБРАБОТКИ. Учитывайте при программировании Функции наклона плоскости обработки подгоняются фирмой-производителем к системе ЧПУ и станку. При определенных поворотных головках (поворотных столах) производитель станка определяет, как ЧПУ будет интерпретировать запрограммированные в цикле углы как координаты осей вращения или как математические углы наклонной плоскости. Следуйте указаниям инструкции по обслуживанию станка. В связи с тем что незапрограммированные значения осей вращения всегда интерпретируются программой как неизменяемые значения, следует всегда определять все три пространственных угла, даже если величина одного или нескольких углов равна 0. Наклон плоскости обработки всегда выполняется относительно активной нулевой точки. Если используется цикл 19 при активной M120, то ЧПУ автоматически отменяет коррекцию на радиус, а также функцию M120. Осторожно, опасность столкновения Всегда обращайте внимание на то, чтобы последний заданный угол был меньше 360° 306 Циклы:преобразования координат 1
