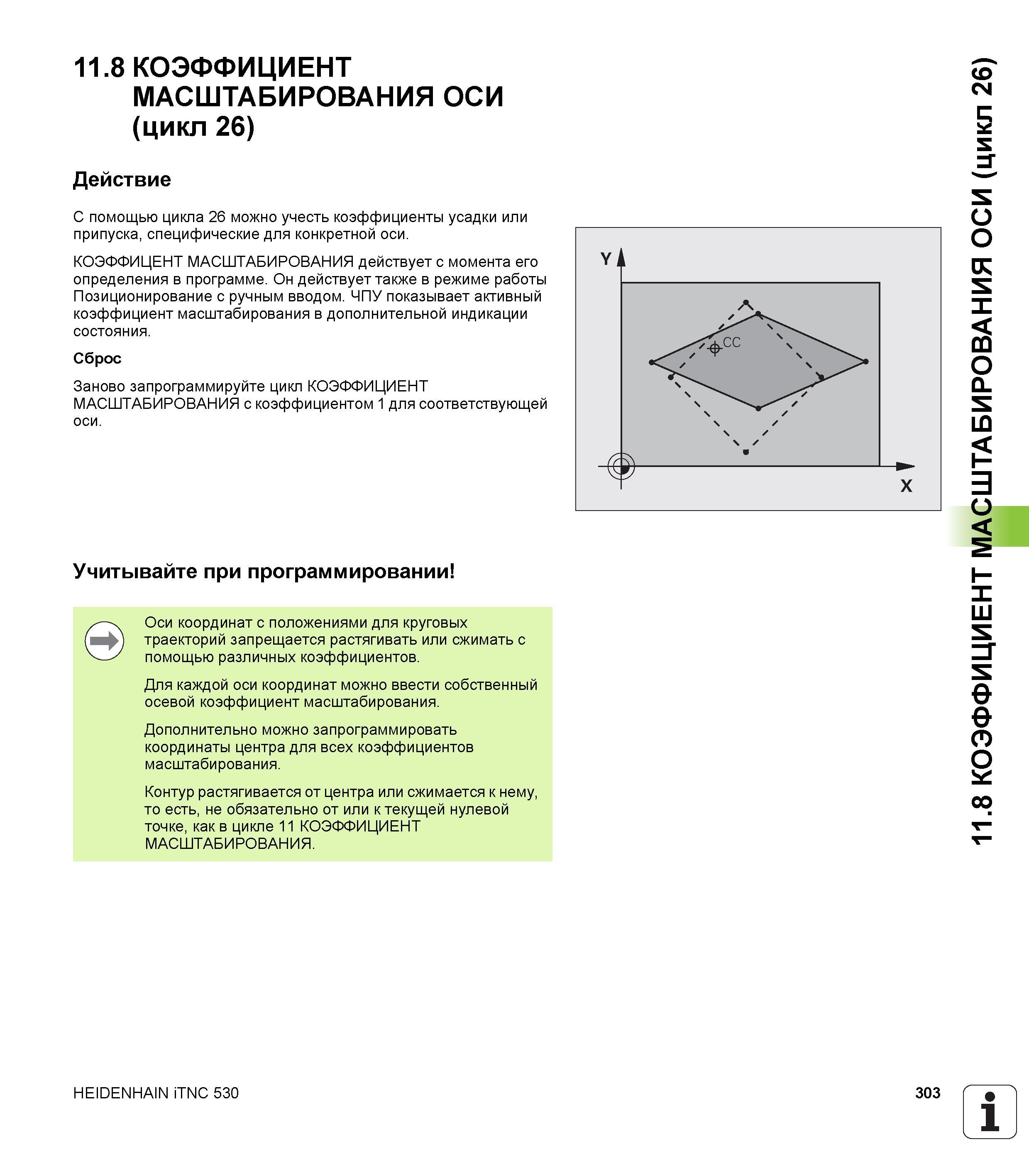

11.8 КОЭФФИЦИЕНТ МАСШТАБИРОВАНИЯ ОСИ (цикл 26) Действие С помощью цикла 26 можно учесть коэффициенты усадки или припуска, специфические для конкретной оси. КОЭФФИЦЕНТ МАСШТАБИРОВАНИЯ действует с момента его определения в программе. Он действует также в режиме работы Позиционирование с ручным вводом. ЧПУ показывает активный коэффициент масштабирования в дополнительной индикации состояния. Сброс Заново запрограммируйте цикл КОЭФФИЦИЕНТ МАСШТАБИРОВАНИЯ с коэффициентом 1 для соответствующей оси. Учитывайте при программировании Оси координат с положениями для круговых траекторий запрещается растягивать или сжимать с помощью различных коэффициентов. Для каждой оси координат можно ввести собственный осевой коэффициент масштабирования. Дополнительно можно запрограммировать координаты центра для всех коэффициентов масштабирования. Контур растягивается от центра или сжимается к нему, то есть, не обязательно от или к текущей нулевой точке, как в цикле 11 КОЭФФИЦИЕНТ МАСШТАБИРОВАНИЯ. HEIDENHAIN iTNC 530 303 1 11.8 КОЭФФИЦИЕНТ МАСШТАБИРОВАНИЯ ОСИ (цикл 26)
