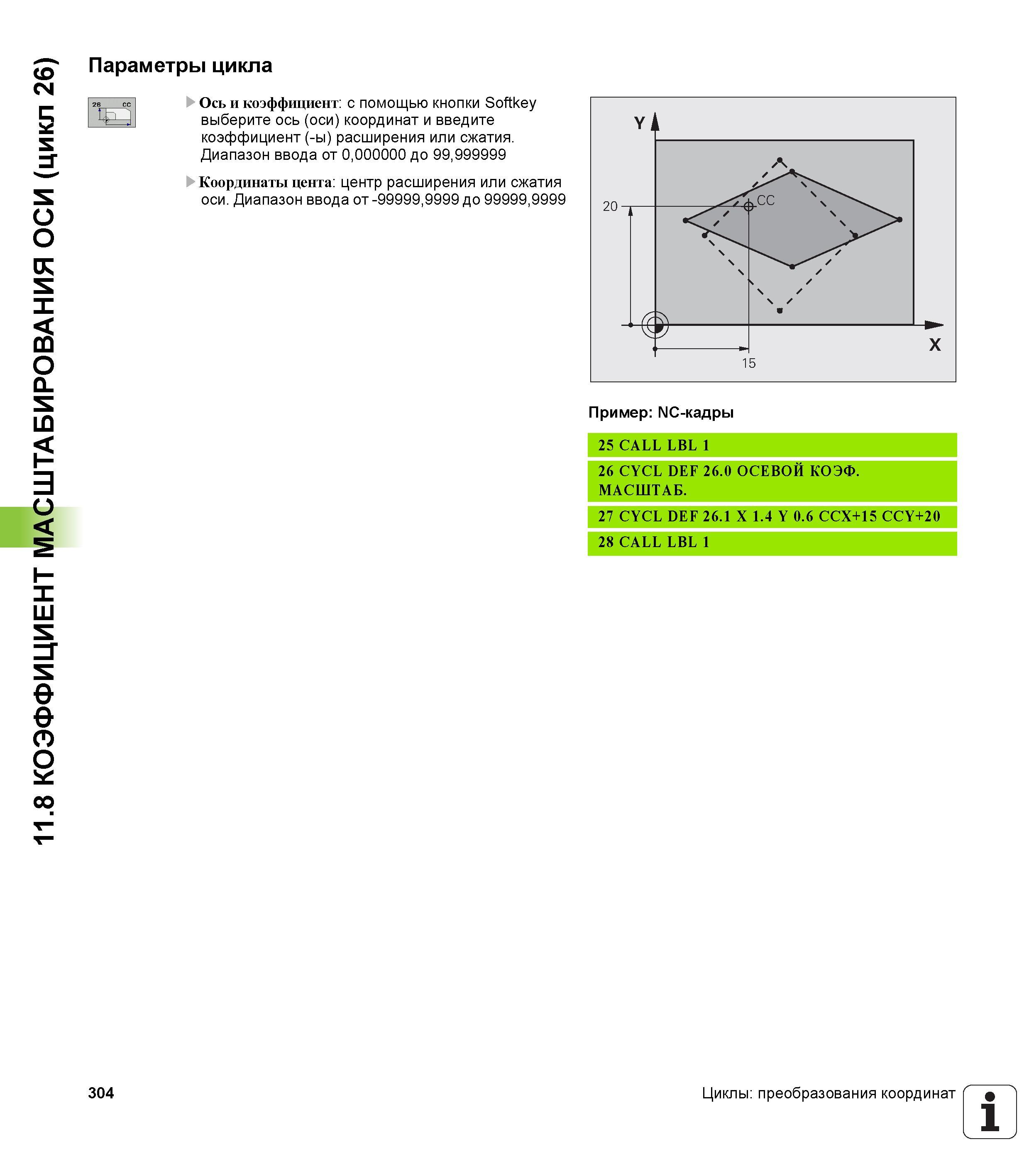

11.8 КОЭФФИЦИЕНТ МАСШТАБИРОВАНИЯ ОСИ (цикл 26) Параметры цикла Ось и коэффициент с помощью кнопки Softkey выберите ось (оси) координат и введите коэффициент (-ы) расширения или сжатия. Диапазон ввода от 0,000000 до 99,999999 Координаты цента центр расширения или сжатия оси. Диапазон ввода от -99999,9999 до 99999,9999 Пример NC-кадры 25 CALL LBL 1 26 CYCL DEF 26.0 ОСЕВОЙ КОЭФ. МАСШТАБ. 27 CYCL DEF 26.1 X 1.4 Y 0.6 CCX+15 CCY+20 28 CALL LBL 1 304 Циклы:преобразования координат 1
