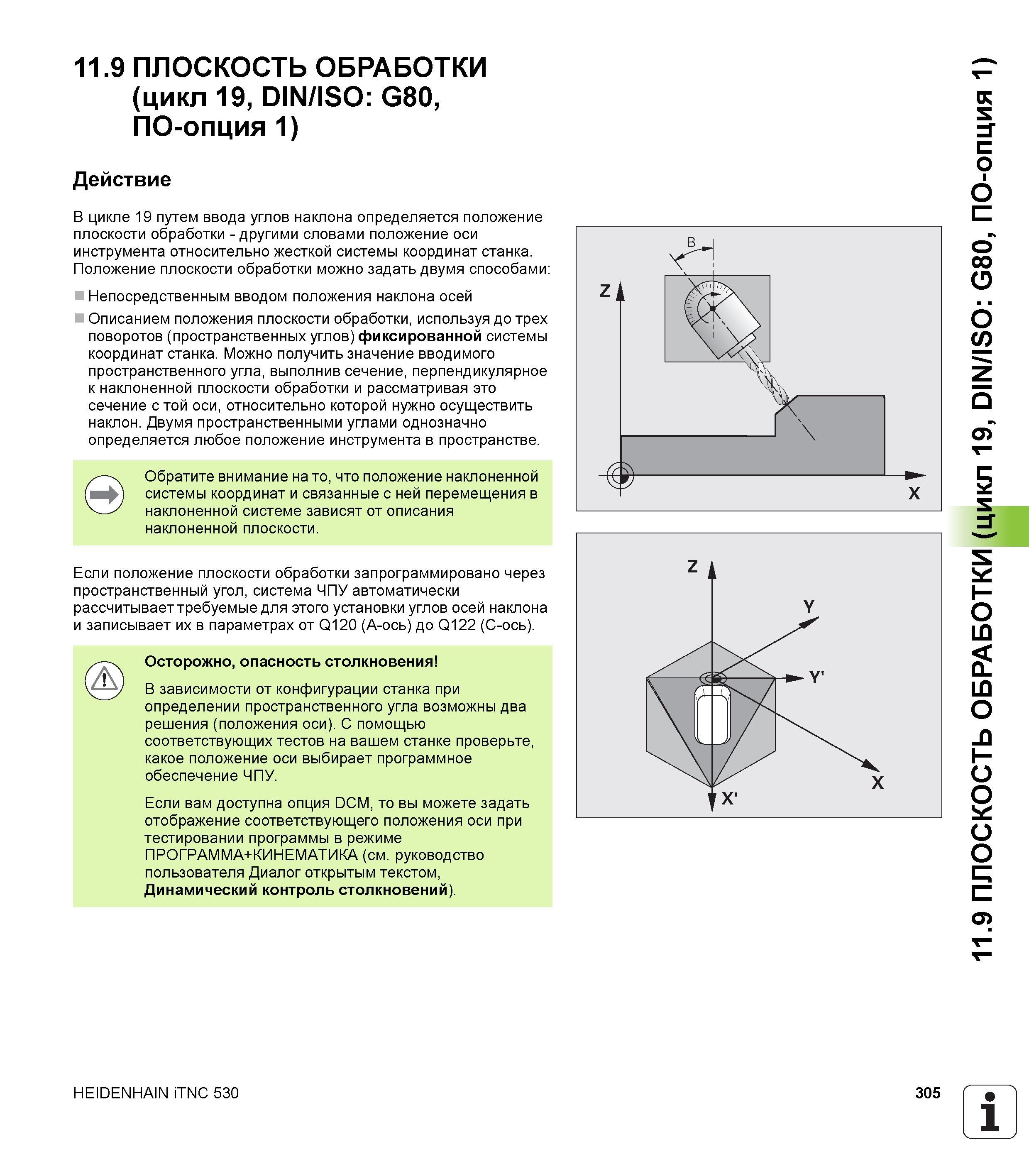

11.9 ПЛОСКОСТЬ ОБРАБОТКИ (цикл 19, DIN/ISO G80, ПО-опция 1) Действие В цикле 19 путем ввода углов наклона определяется положение плоскости обработки - другими словами положение оси инструмента относительно жесткой системы координат станка. Положение плоскости обработки можно задать двумя способами Непосредственным вводом положения наклона осей Описанием положения плоскости обработки, используя до трех поворотов (пространственных углов) фиксированной системы координат станка. Можно получить значение вводимого пространственного угла, выполнив сечение, перпендикулярное к наклоненной плоскости обработки и рассматривая это сечение с той оси, относительно которой нужно осуществить наклон. Двумя пространственными углами однозначно определяется любое положение инструмента в пространстве. Обратите внимание на то, что положение наклоненной системы координат и связанные с ней перемещения в наклоненной системе зависят от описания наклоненной плоскости Если положение плоскости обработки запрограммировано через пространственный угол, система ЧПУ автоматически рассчитывает требуемые для этого установки углов осей наклона и записывает их в параметрах от Q120 (A-ось) до Q122 (C-ось). Осторожно, опасность столкновения В зависимости от конфигурации станка при определении пространственного угла возможны два решения (положения оси). С помощью соответствующих тестов на вашем станке проверьте, какое положение оси выбирает программное обеспечение ЧПУ. Если вам доступна опция DCM, то вы можете задать отображение соответствующего положения оси при тестировании программы в режиме ПРОГРАММА+КИНЕМАТИКА (см. руководство пользователя Диалог открытым текстом, Динамический контроль столкновений). HEIDENHAIN iTNC 530 305 1 11.9 ПЛОСКОСТЬ ОБРАБОТКИ (цикл 19, DIN/ISO G80, ПО-опция 1)
