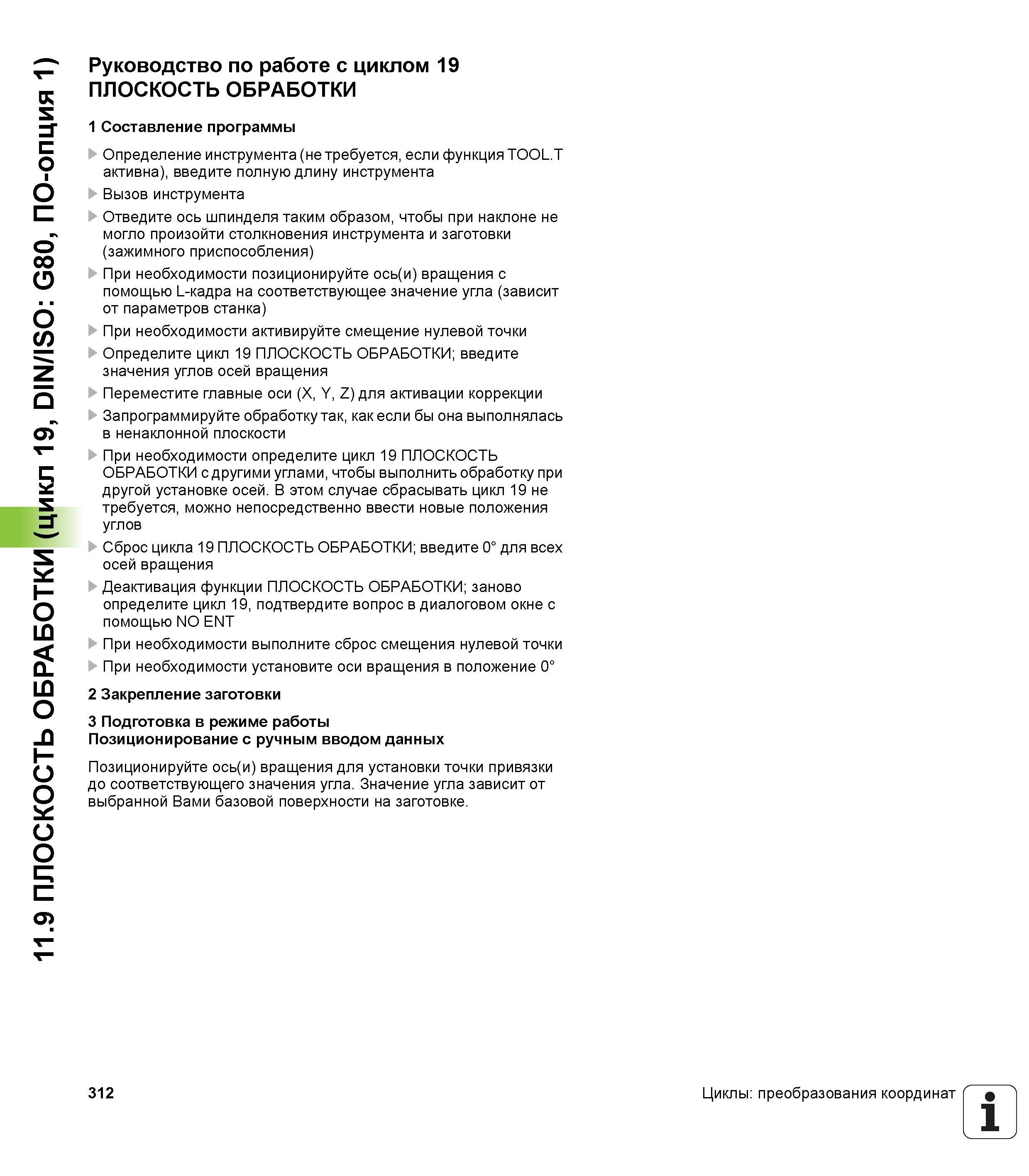

11.9 ПЛОСКОСТЬ ОБРАБОТКИ (цикл 19, DIN/ISO G80, ПО-опция 1) Руководство по работе с циклом 19 ПЛОСКОСТЬ ОБРАБОТКИ 1 Составление программы Определение инструмента (не требуется, если функция TOOL.T активна), введите полную длину инструмента Вызов инструмента Отведите ось шпинделя таким образом, чтобы при наклоне не могло произойти столкновения инструмента и заготовки (зажимного приспособления) При необходимости позиционируйте ось(и) вращения с помощью L-кадра на соответствующее значение угла (зависит от параметров станка) При необходимости активируйте смещение нулевой точки Определите цикл 19 ПЛОСКОСТЬ ОБРАБОТКИ; введите значения углов осей вращения Переместите главные оси (X, Y, Z) для активации коррекции Запрограммируйте обработку так, как если бы она выполнялась в ненаклонной плоскости При необходимости определите цикл 19 ПЛОСКОСТЬ ОБРАБОТКИ с другими углами, чтобы выполнить обработку при другой установке осей. В этом случае сбрасывать цикл 19 не требуется, можно непосредственно ввести новые положения углов Сброс цикла 19 ПЛОСКОСТЬ ОБРАБОТКИ; введите 0° для всех осей вращения Деактивация функции ПЛОСКОСТЬ ОБРАБОТКИ; заново определите цикл 19, подтвердите вопрос в диалоговом окне с помощью NO ENT При необходимости выполните сброс смещения нулевой точки При необходимости установите оси вращения в положение 0° 2 Закрепление заготовки 3 Подготовка в режиме работы Позиционирование с ручным вводом данных Позиционируйте ось(и) вращения для установки точки привязки до соответствующего значения угла. Значение угла зависит от выбранной Вами базовой поверхности на заготовке. 312 Циклы:преобразования координат 1 _'
