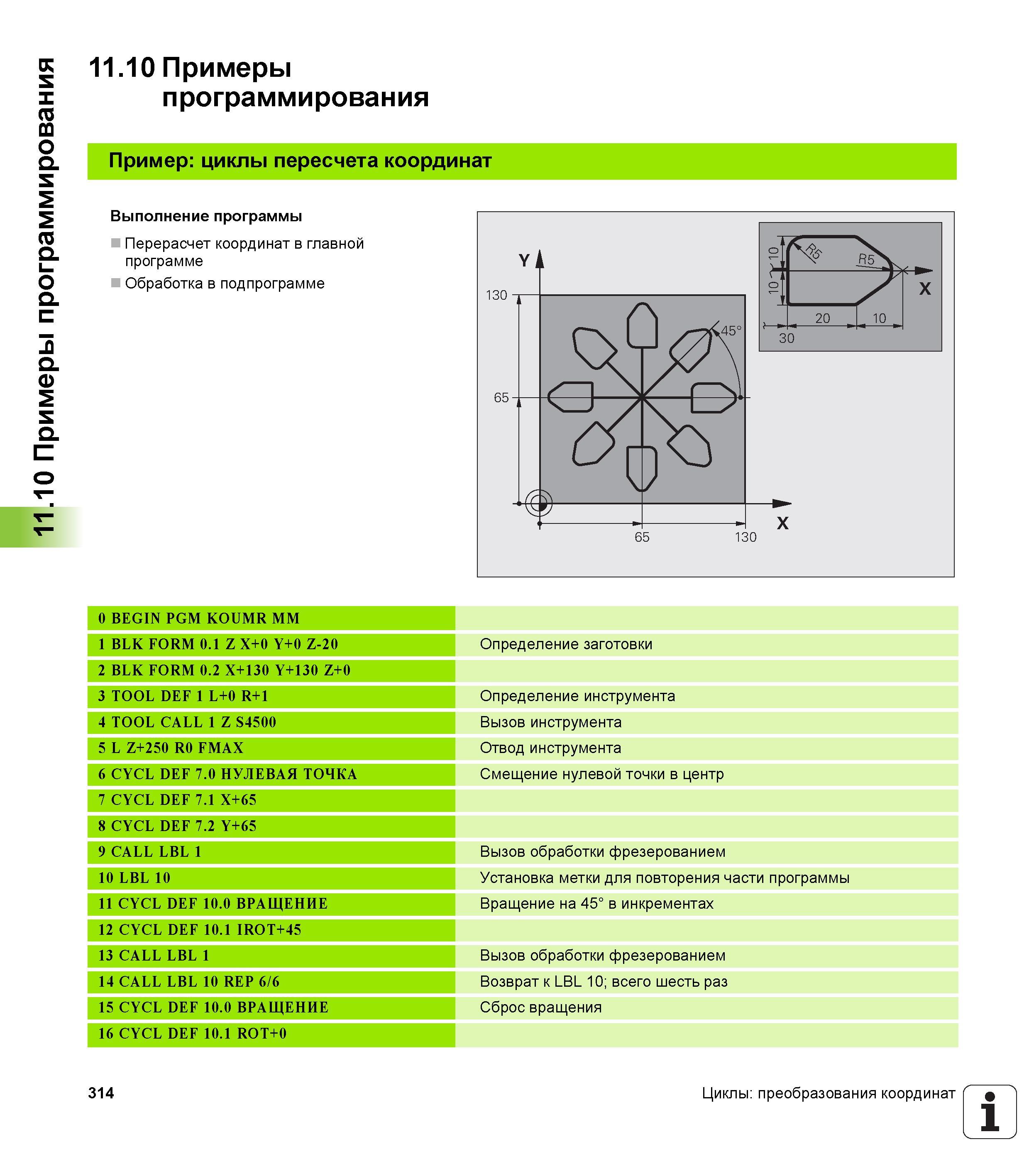

11.10 Примеры программирования 11.10 Примеры программирования Пример циклы пересчета координат Выполнение программы Перерасчет координат в главной программе Обработка в подпрограмме 0 BEGIN PGM KOUMR MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 2 BLK FORM 0.2 X+130 Y+130 Z+0 3 TOOL DEF 1 L+0 R+1 4 TOOL CALL 1 Z S4500 5 L Z+250 R0 FMAX 6 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА 7 CYCL DEF 7.1 X+65 8 CYCL DEF 7.2 Y+65 9 CALL LBL 1 10 LBL 10 11 CYCL DEF 10.0 ВРАЩЕНИЕ 12 CYCL DEF 10.1 IROT+45 13 CALL LBL 1 14 CALL LBL 10 REP 6/6 15 CYCL DEF 10.0 ВРАЩЕНИЕ 16 CYCL DEF 10.1 ROT+0 Определение заготовки Определение инструмента Вызов инструмента Отвод инструмента Смещение нулевой точки в центр Вызов обработки фрезерованием Установка метки для повторения части программы Вращение на 45° в инкрементах Вызов обработки фрезерованием Возврат к LBL 10; всего шесть раз Сброс вращения 314 Циклы:преобразования координат 1
