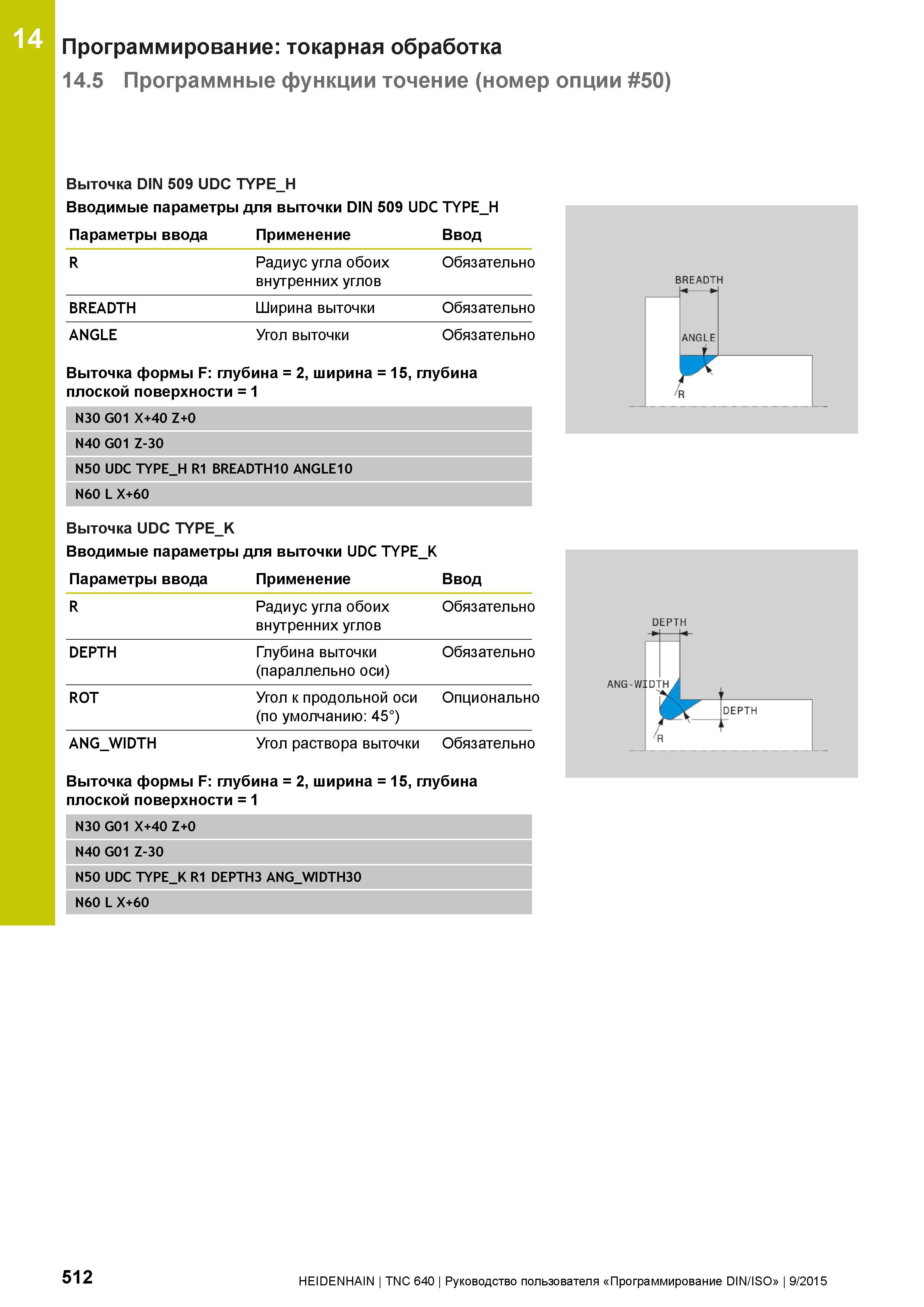

14 Программирование: токарная обработка 14.5 Программные функции точение (номер опции 50) Выточка DIN 509 UDC TYPE_H Вводимые параметры для выточки DIN 509 UDC TYPE_H Параметры ввода Применение Ввод R Радиус угла обоих Обязательно внутренних углов BREADTH Ширина выточки Обязательно ANGLE Угол выточки Обязательно Выточка формы F: глубина = 2, ширина = 15, глубина плоской поверхности = 1 N30 G01 X+40 Z+0 N40 G01 Z-30 N50 UDC TYPE_H R1 BREADTH10 ANGLE10 N60 LX+60 Выточка UDC TYPE_K Вводимые параметры для выточки UDC TYPE_K Параметры ввода Применение Ввод R Радиус угла обоих внутренних углов Обязательно DEPTH Глубина выточки (параллельно оси) Обязательно ROT Угол к продольной оси (по умолчанию: 45°) Опционально ANG_WIDTH Угол раствора выточки Обязательно Выточка формы F: глубина = 2, ширина = 15, глубина N30 G01 X+40 Z+0 N40 G01 Z-30 N50 UDC TYPE_K R1 DEPTH3 ANG_WIDTH30 N60 L X+60 512 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
