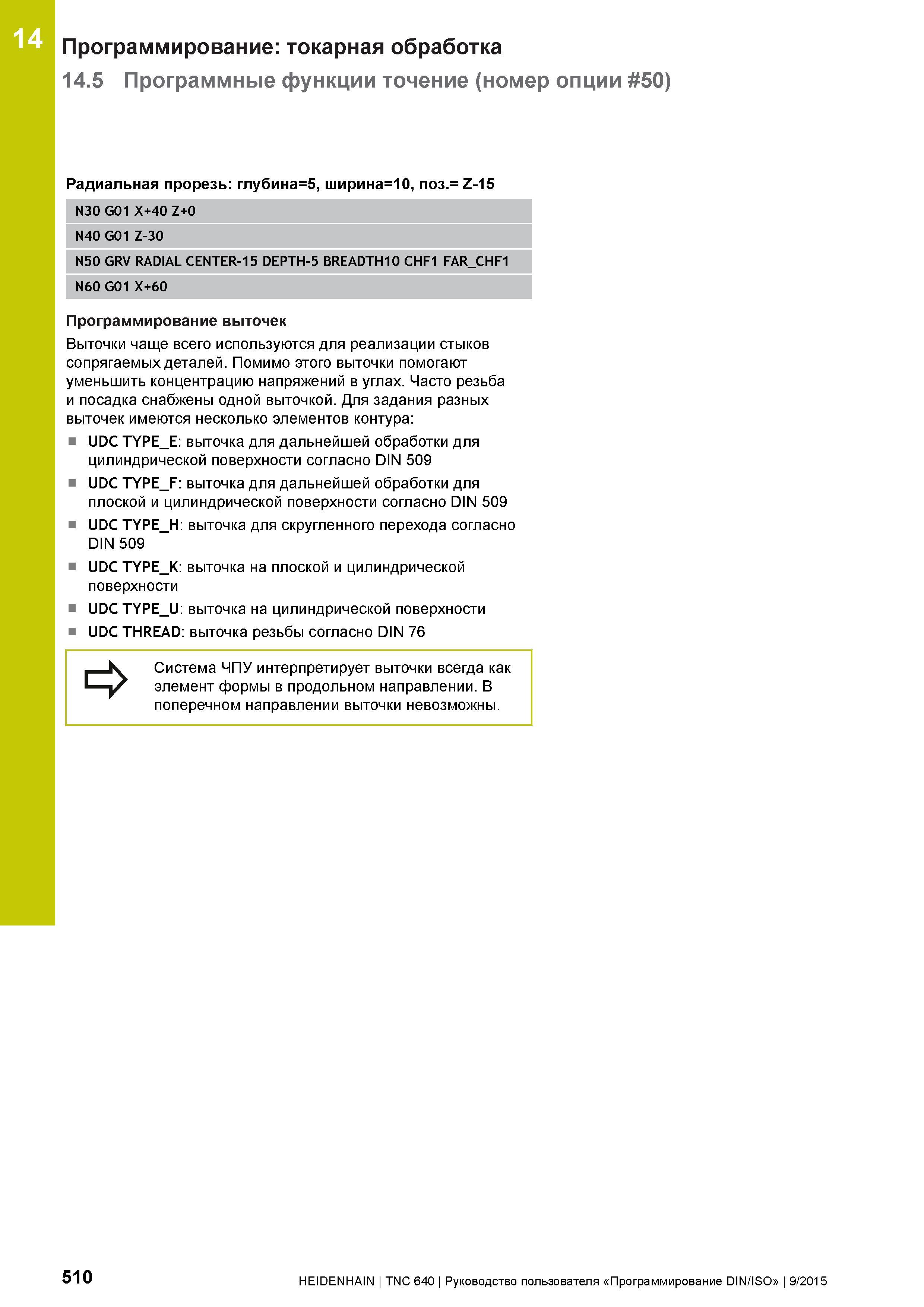

14 Программирование: токарная обработка 14.5 Программные функции точение (номер опции 50) Радиальная прорезь: глубина=5, ширина=10, поз.= Z-15 N30 G01 X+40 Z+0 N40 G01 Z-30 N50 GRV RADIAL CENTER-15 DEPTH-5 BREADTH10 CHF1 FAR_CHF1 N60 G01 X+60 Программирование выточек Выточки чаще всего используются для реализации стыков сопрягаемых деталей. Помимо этого выточки помогают уменьшить концентрацию напряжений в углах. Часто резьба и посадка снабжены одной выточкой. Для задания разных выточек имеются несколько элементов контура: UDC TYPE_E: выточка для дальнейшей обработки для цилиндрической поверхности согласно DIN 509 UDC TYPE_F: выточка для дальнейшей обработки для плоской и цилиндрической поверхности согласно DIN 509 UDC TYPE_H: выточка для скругленного перехода согласно DIN 509 UDC TYPE_K: выточка на плоской и цилиндрической поверхности UDC TYPE_U: выточка на цилиндрической поверхности UDC THREAD: выточка резьбы согласно DIN 76 Система ЧПУ интерпретирует выточки всегда как элемент формы в продольном направлении. В поперечном направлении выточки невозможны. 510 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
