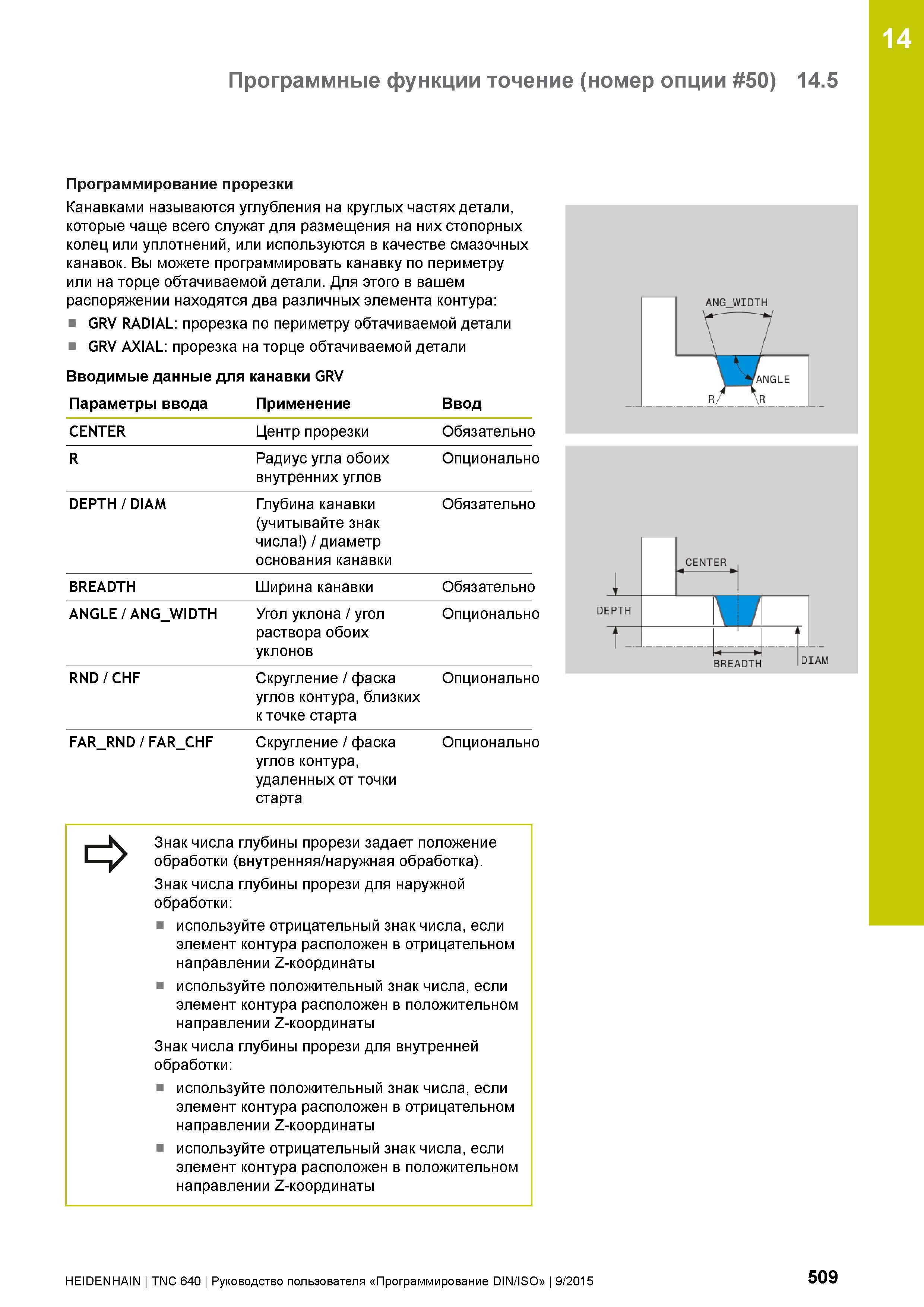

14 Программные функции точение (номер опции 50) 14.5 Программирование прорезки Канавками называются углубления на круглых частях детали, которые чаще всего служат для размещения на них стопорных колец или уплотнений, или используются в качестве смазочных канавок. Вы можете программировать канавку по периметру или на торце обтачиваемой детали. Для этого в вашем распоряжении находятся два различных элемента контура: GRV RADIAL: прорезка по периметру обтачиваемой детали GRV AXIAL: прорезка на торце обтачиваемой детали Вводимые данные для канавки GRV Параметры ввода Применение Ввод CENTER Центр прорезки Обязательно R Радиус угла обоих Опционально внутренних углов DEPTH / DIAM Глубина канавки Обязательно (учитывайте знак числа ) / диаметр основания канавки BREADTH Ширина канавки Обязательно ANGLE / ANG_WIDTH Угол уклона / угол Опционально раствора обоих уклонов RND / CHF Скругление / фаска Опционально углов контура, близких к точке старта FAR_RND / FAR_CHF Скругление / фаска Опционально углов контура, удаленных от точки старта Знак числа глубины прорези задает положение обработки (внутренняя/наружная обработка). Знак числа глубины прорези для наружной обработки: используйте отрицательный знак числа, если элемент контура расположен в отрицательном направлении Z-координаты используйте положительный знак числа, если элемент контура расположен в положительном направлении Z-координаты Знак числа глубины прорези для внутренней обработки: используйте положительный знак числа, если элемент контура расположен в отрицательном направлении Z-координаты используйте отрицательный знак числа, если элемент контура расположен в положительном направлении Z-координаты HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 509
