Системы числового программного управления / CNC programming and machining HEIDENHAIN | Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO (Всего 747 стр.) |
|||||
511 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.511 |
|||||

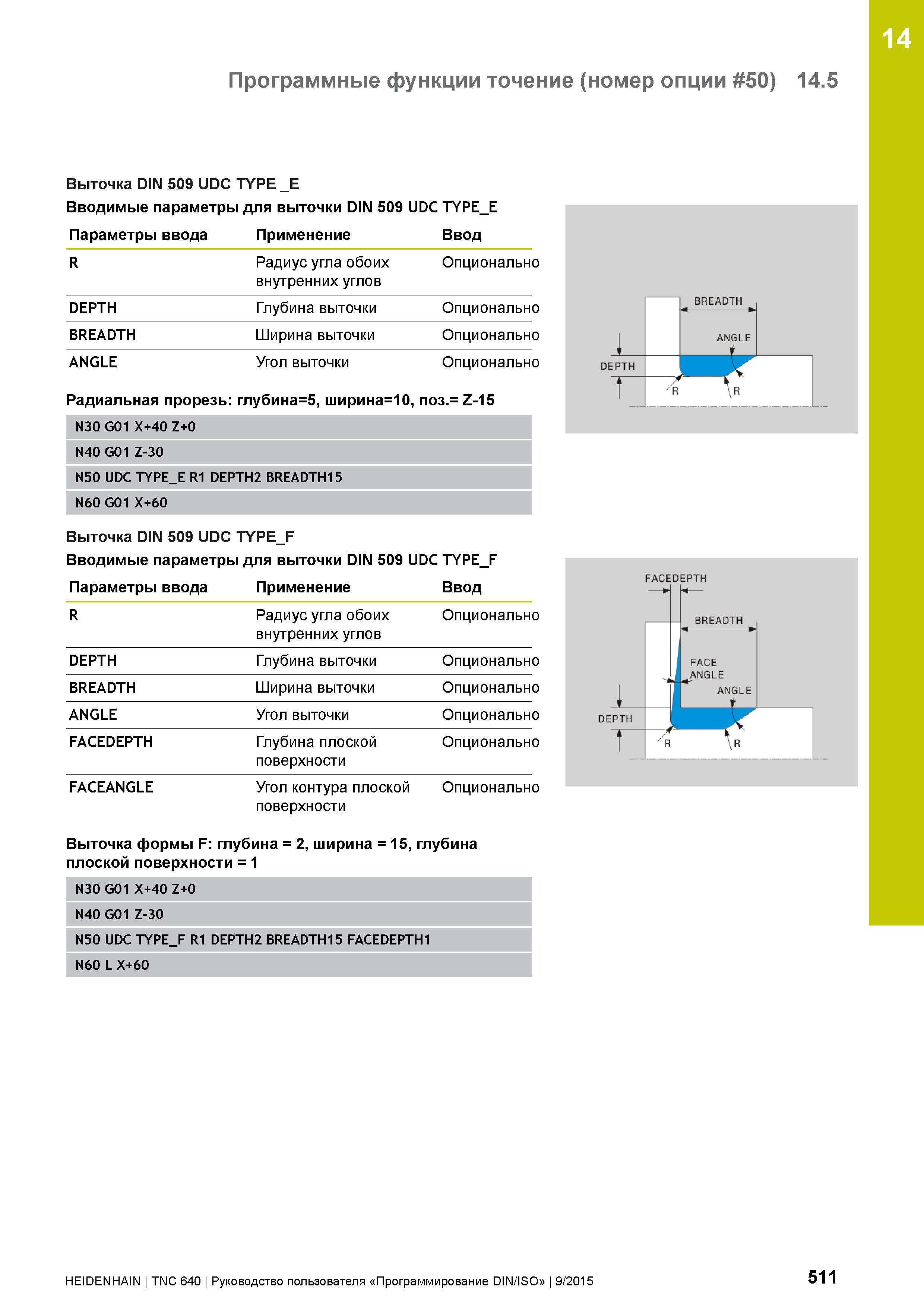

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 511 0511 Lab2u 14 Программные функции точение (номер опции 50) 14.5 Выточка DIN 509 UDC TYPE _E Вводимые параметры для выточки DIN 509 UDC TYPE_E Параметры ввода Применение Ввод R Радиус угла обоих Опционально внутренних углов DEPTH Глубина выточки Опционально BREADTH Ширина выточки Опционально ANGLE Угол выточки Опционально Радиальная прорезь: глубина=5, ширина=10, поз.= Z-15 N30 G01 X+40 Z+0 N40 G01 Z-30 N50 UDC TYPE_E R1 DEPTH2 BREADTH15 N60 G01 X+60 BREADTH - - Выточка DIN 509 UDC TYPE_F Вводимые параметры для выточки DIN 509 UDC TYPE_F Параметры ввода Применение Ввод R Радиус угла обоих Опционально внутренних углов DEPTH Глубина выточки Опционально BREADTH Ширина выточки Опционально ANGLE Угол выточки Опционально FACEDEPTH Глубина плоской Опционально поверхности FACEANGLE Угол контура плоской Опционально поверхности Выточка формы F: глубина = 2, ширина = 15, глубина плоской поверхности = 1 N30 G01 X+40 Z+0 N40 G01 Z-30 N50 UDC TYPE_F R1 DEPTH2 BREADTH15 FACEDEPTH1 N60 LX+60 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 511 |
|||||
