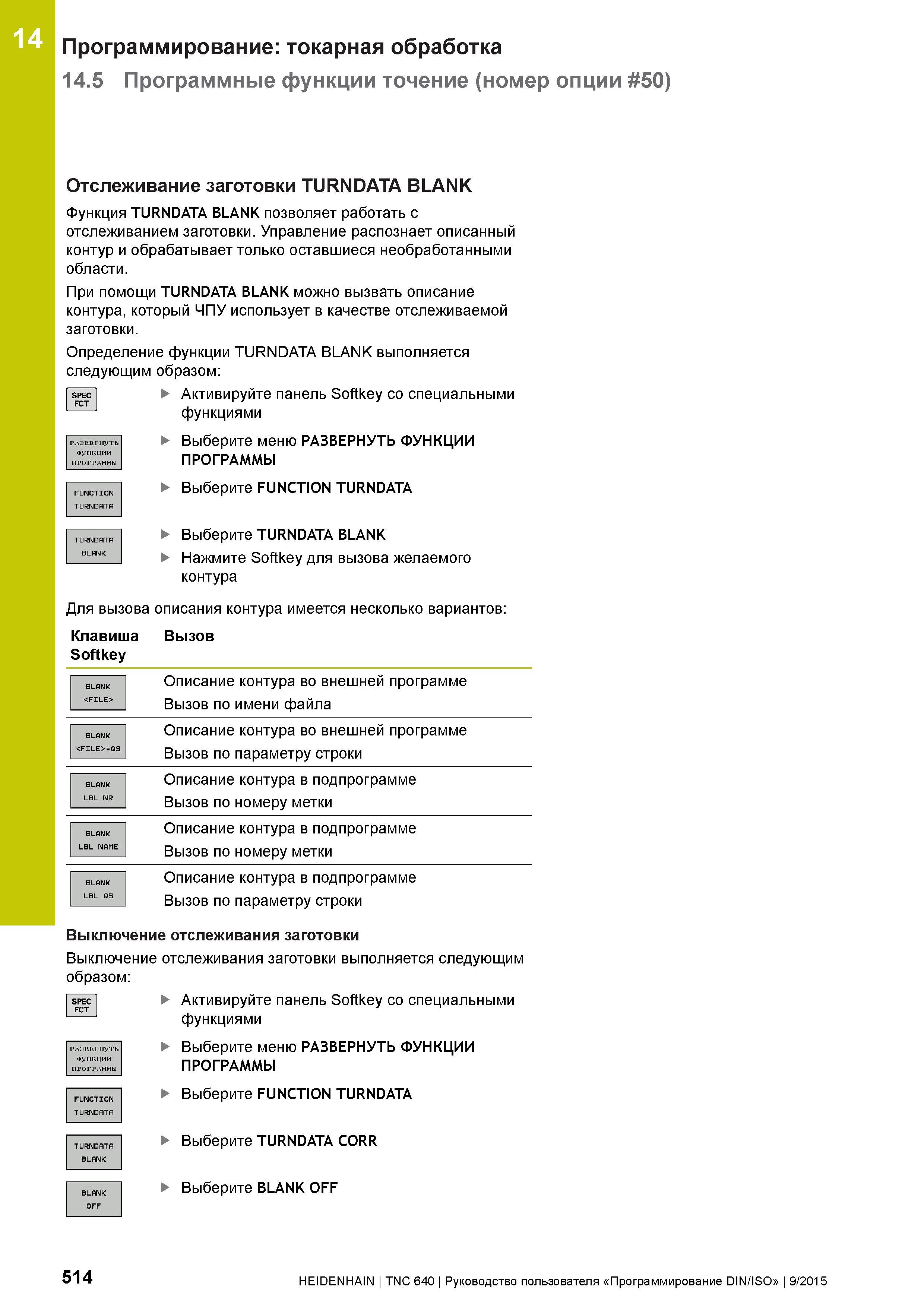

Программирование: токарная обработка 14.5 Программные функции точение (номер опции 50) 14 Отслеживание заготовки TURNDATA BLANK Функция TURNDATA BLANK позволяет работать с отслеживанием заготовки. Управление распознает описанный контур и обрабатывает только оставшиеся необработанными области. При помощи TURNDATA BLANK можно вызвать описание контура, который ЧПУ использует в качестве отслеживаемой заготовки. Определение функции TURNDATA BLANK выполняется следующим образом: Активируйте панель Softkey со специальными функциями Выберите меню РАЗВЕРНУТЬ ФУНКЦИИ ПРОГРАММЫ Выберите FUNCTION TURNDATA Выберите TURNDATA BLANK Нажмите Softkey для вызова желаемого контура Для вызова описания контура имеется несколько вариантов: Клавиша Вызов Softkey BLANK Описание контура во внешней программе Вызов по имени файла BLANK =QS Описание контура во внешней программе Вызов по параметру строки BLANK LBL NR Описание контура в подпрограмме Вызов по номеру метки BLANK LBL NAME Описание контура в подпрограмме Вызов по номеру метки Описание контура в подпрограмме Вызов по параметру строки Выключение отслеживания заготовки Выключение отслеживания заготовки выполняется следующим Активируйте панель Softkey со специальными функциями Выберите меню РАЗВЕРНУТЬ ФУНКЦИИ ПРОГРАММЫ Выберите FUNCTION TURNDATA Выберите TURNDATA CORR Выберите BLANK OFF образом: SPEC FCT РАЗВЕРНУТЬ ФУНКЦИИ ПРОГРАММЫ FUNCTION turndata TURNDATA BLPNK BLRNK OFF SPEC FCT РАЗВЕРНУТЬ функции ПРОГРАММЫ 514 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
