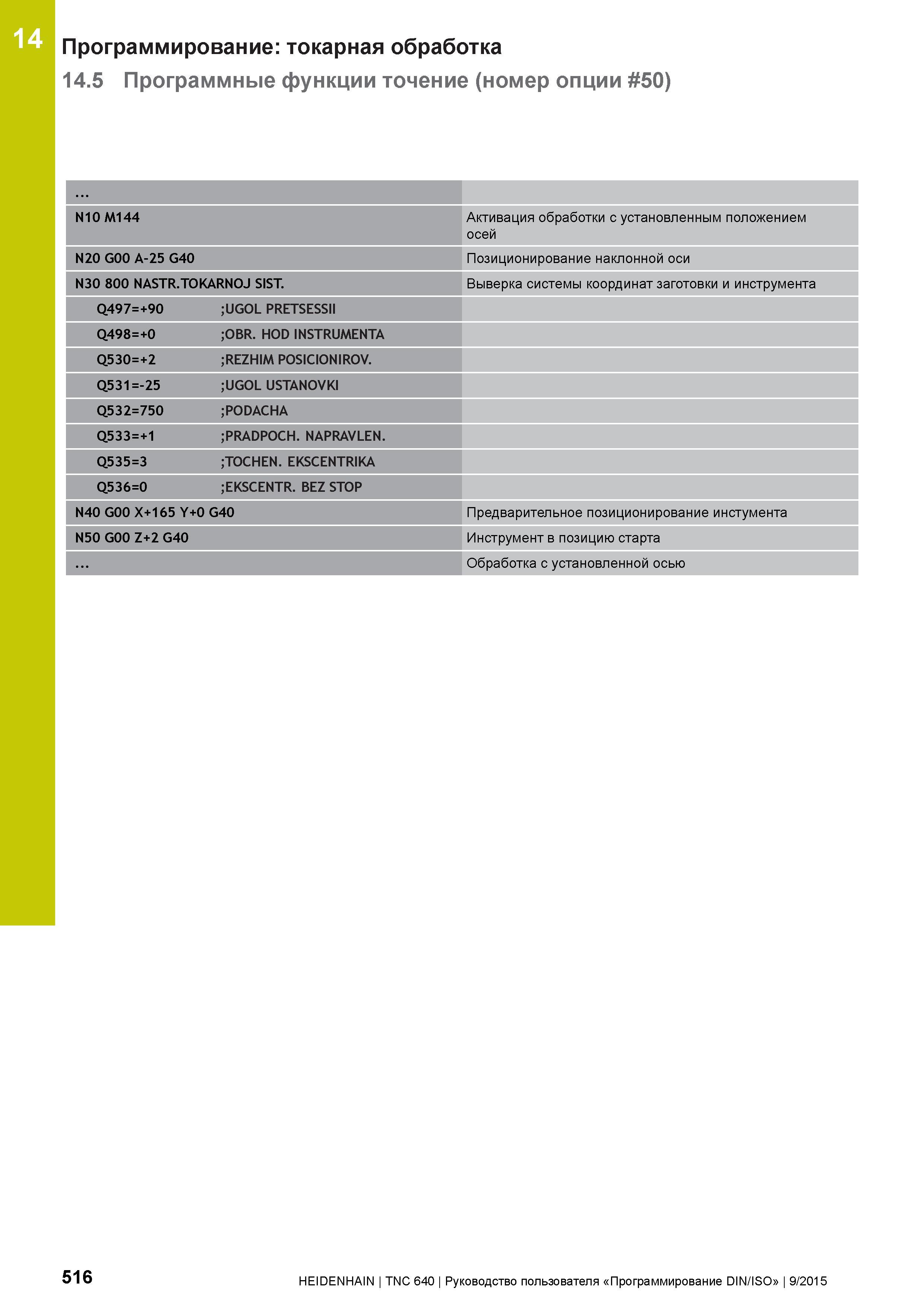

14 Программирование: токарная обработка 14.5 Программные функции точение (номер опции 50) N10 M144 Активация обработки с установленным положением осей N20 G00 A-25 G40 Позиционирование наклонной оси N30 800 NASTR.TOKARNOJ SIST. Выверка системы координат заготовки и инструмента Q497=+90 ;UGOL PRETSESSII Q498=+0 ;OBR. HOD INSTRUMENTA Q530=+2 ;REZHIM POSICIONIROV. Q531=-25 ;UGOL USTANOVKI Q532=750 ;PODACHA Q533=+1 ;PRADPOCH. NAPRAVLEN. Q535=3 ;TOCHEN. EKSCENTRIKA Q536=0 ;EKSCENTR. BEZ STOP N40 G00 X+165 Y+0 G40 Предварительное позиционирование инстумента N50 G00 Z+2 G40 Инструмент в позицию старта Обработка с установленной осью 516 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
