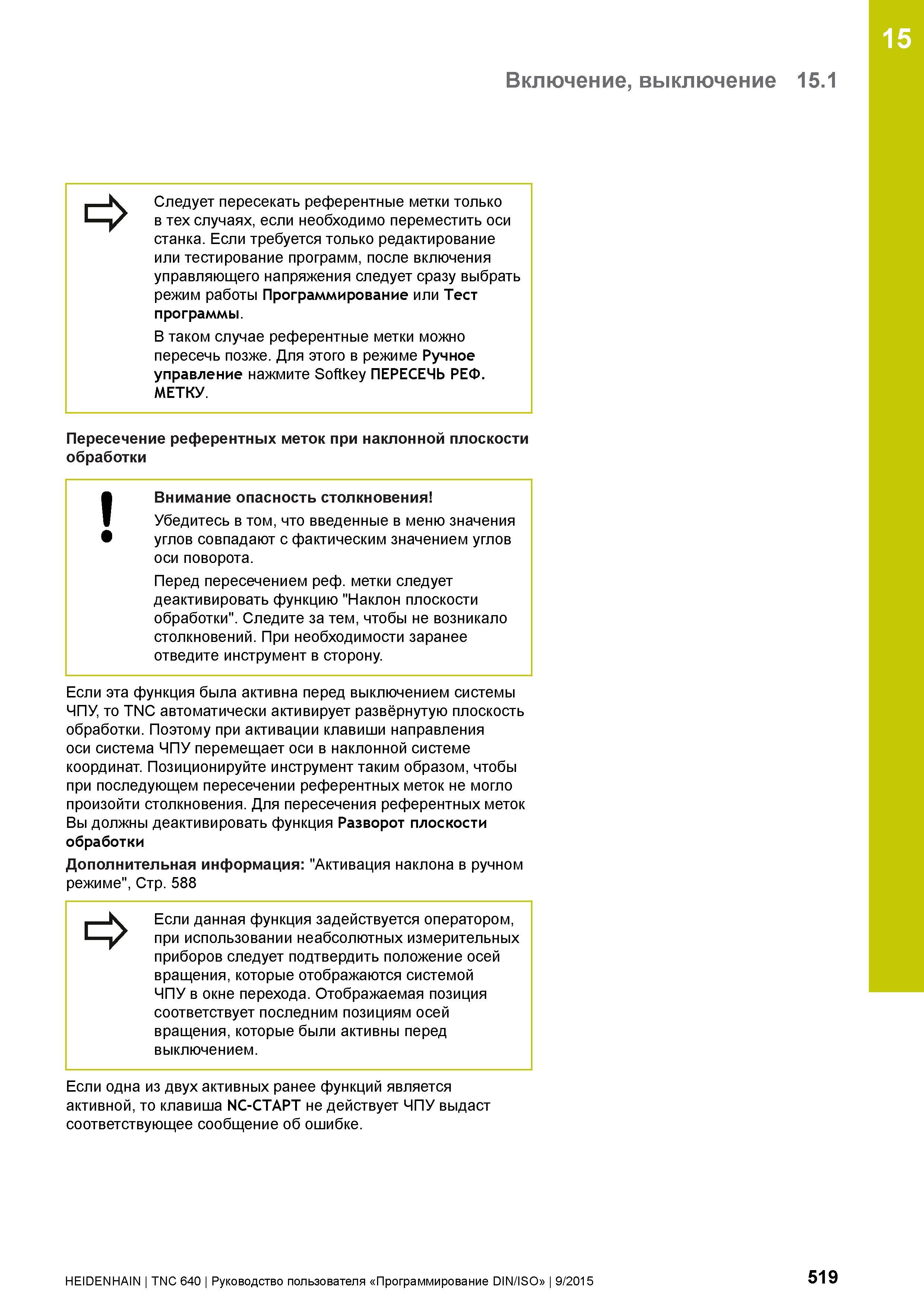

15 Включение, выключение 15.1 => Следует пересекать референтные метки только в тех случаях, если необходимо переместить оси станка. Если требуется только редактирование или тестирование программ, после включения управляющего напряжения следует сразу выбрать режим работы Программирование или Тест программы. В таком случае референтные метки можно пересечь позже. Для этого в режиме Ручное управление нажмите Softkey ПЕРЕСЕЧЬ РЕФ. МЕТКУ. Пересечение референтных меток при наклонной плоскости обработки Внимание опасность столкновения Убедитесь в том, что введенные в меню значения углов совпадают с фактическим значением углов оси поворота. Перед пересечением реф. метки следует деактивировать функцию "Наклон плоскости обработки". Следите за тем, чтобы не возникало столкновений. При необходимости заранее отведите инструмент в сторону. Если эта функция была активна перед выключением системы ЧПУ, то TNC автоматически активирует развёрнутую плоскость обработки. Поэтому при активации клавиши направления оси система ЧПУ перемещает оси в наклонной системе координат. Позиционируйте инструмент таким образом, чтобы при последующем пересечении референтных меток не могло произойти столкновения. Для пересечения референтных меток Вы должны деактивировать функция Разворот плоскости обработки Дополнительная информация: "Активация наклона в ручном режиме", Стр. 588 О Если данная функция задействуется оператором, при использовании неабсолютных измерительных приборов следует подтвердить положение осей вращения, которые отображаются системой ЧПУ в окне перехода. Отображаемая позиция соответствует последним позициям осей вращения, которые были активны перед выключением. Если одна из двух активных ранее функций является активной, то клавиша NC-СТАРТ не действует ЧПУ выдаст соответствующее сообщение об ошибке. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 519
