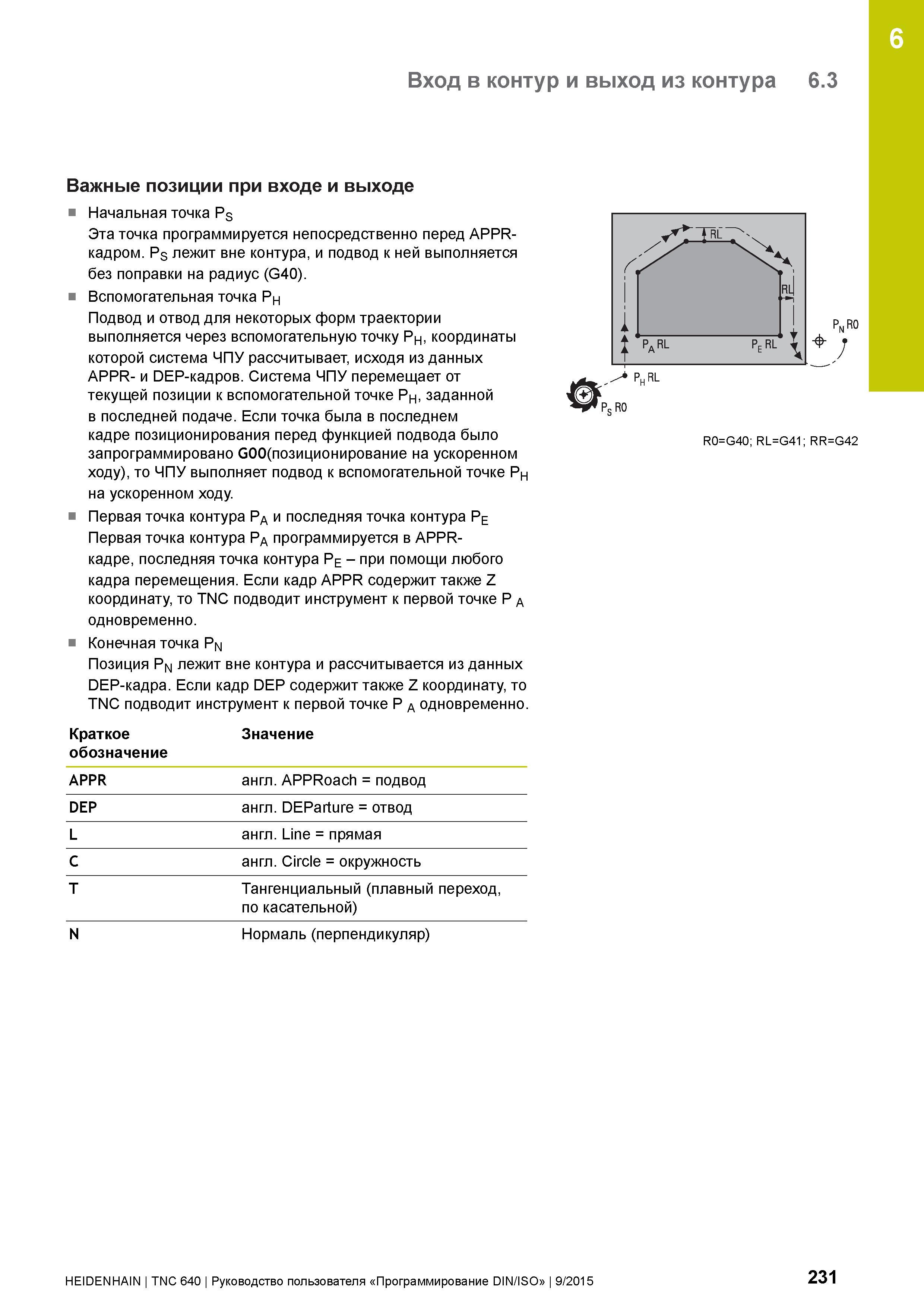

6 Вход в контур и выход из контура 6.3 Важные позиции при входе и выходе Начальная точка Ps Эта точка программируется непосредственно перед APPR-кадром. Ps лежит вне контура, и подвод к ней выполняется без поправки на радиус (G40). Вспомогательная точка Ph Подвод и отвод для некоторых форм траектории выполняется через вспомогательную точку Ph, координаты которой система ЧПУ рассчитывает, исходя из данных APPR- и DEP-кадров. Система ЧПУ перемещает от текущей позиции к вспомогательной точке Ph, заданной в последней подаче. Если точка была в последнем кадре позиционирования перед функцией подвода было запрограммировано G00(позиционирование на ускоренном ходу), то ЧПУ выполняет подвод к вспомогательной точке Ph на ускоренном ходу. Первая точка контура Pa и последняя точка контура Pe Первая точка контура Pa программируется в APPR-кадре, последняя точка контура Pe - при помощи любого кадра перемещения. Если кадр APPR содержит также Z координату, то TNC подводит инструмент к первой точке P a одновременно. Конечная точка Pn Позиция Pn лежит вне контура и рассчитывается из данных DEP-кадра. Если кадр DEP содержит также Z координату, то TNC подводит инструмент к первой точке P а одновременно. Краткое обозначение Значение APPR англ. APPRoach = подвод DEP англ. DEParture = отвод L англ. Line = прямая C англ. Circle = окружность T Тангенциальный (плавный переход, по касательной) N Нормаль (перпендикуляр) V R0=G40; RL=G41; RR=G42 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 231
