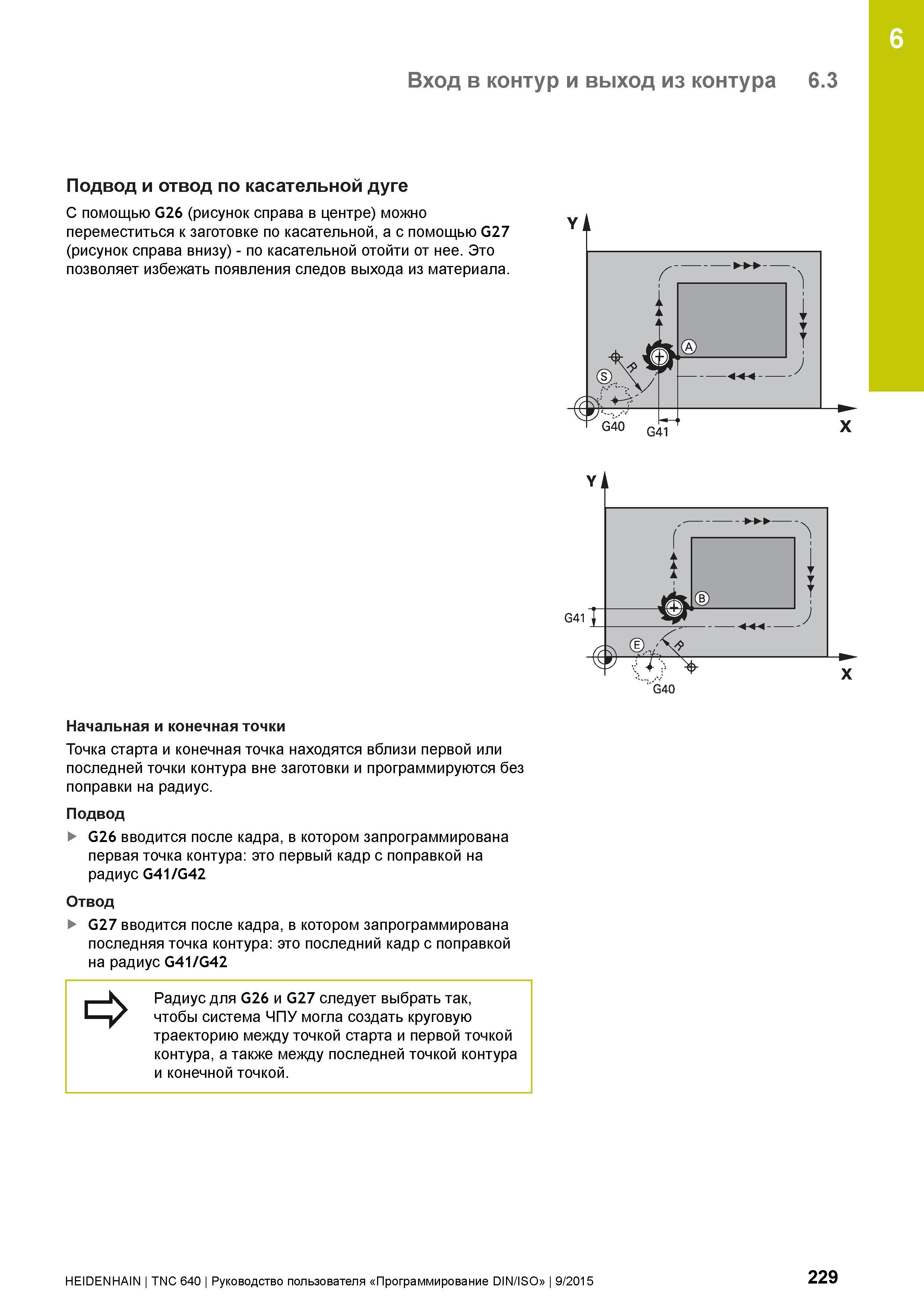

6 Вход в контур и выход из контура 6.3 Подвод и отвод по касательной дуге С помощью G26 (рисунок справа в центре) можно переместиться к заготовке по касательной, а с помощью G27 (рисунок справа внизу) - по касательной отойти от нее. Это позволяет избежать появления следов выхода из материала. Начальная и конечная точки Точка старта и конечная точка находятся вблизи первой или последней точки контура вне заготовки и программируются без поправки на радиус. Подвод G26 вводится после кадра, в котором запрограммирована первая точка контура: это первый кадр с поправкой на радиус G41/G42 Отвод G27 вводится после кадра, в котором запрограммирована последняя точка контура: это последний кадр с поправкой на радиус G41/G42 => Радиус для G26 и G27 следует выбрать так, чтобы система ЧПУ могла создать круговую траекторию между точкой старта и первой точкой контура, а также между последней точкой контура и конечной точкой. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 229
