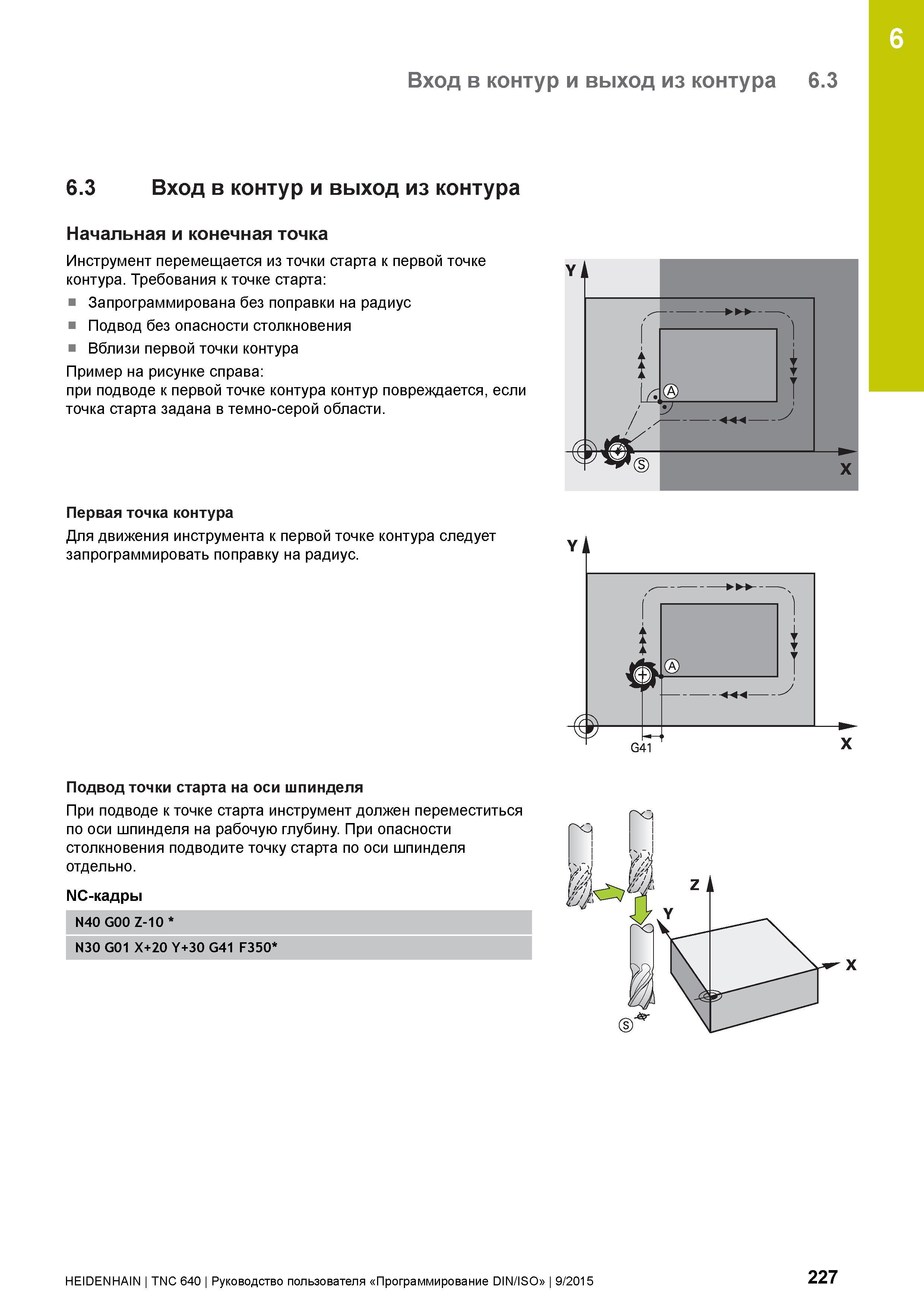

6 Вход в контур и выход из контура 6.3 6.3 Вход в контур и выход из контура Начальная и конечная точка Инструмент перемещается из точки старта к первой точке контура. Требования к точке старта: Запрограммирована без поправки на радиус Подвод без опасности столкновения Вблизи первой точки контура Пример на рисунке справа: при подводе к первой точке контура контур повреждается, если точка старта задана в темно-серой области. Y ГГ I i 1й -ч \ I is У У х X Первая точка контура Для движения инструмента к первой точке контура следует запрограммировать поправку на радиус. Подвод точки старта на оси шпинделя При подводе к точке старта инструмент должен переместиться по оси шпинделя на рабочую глубину. При опасности столкновения подводите точку старта по оси шпинделя отдельно. NC-кадры N40 G00 Z-10 N30 G01 X+20 Y+30 G41 F350 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 227
