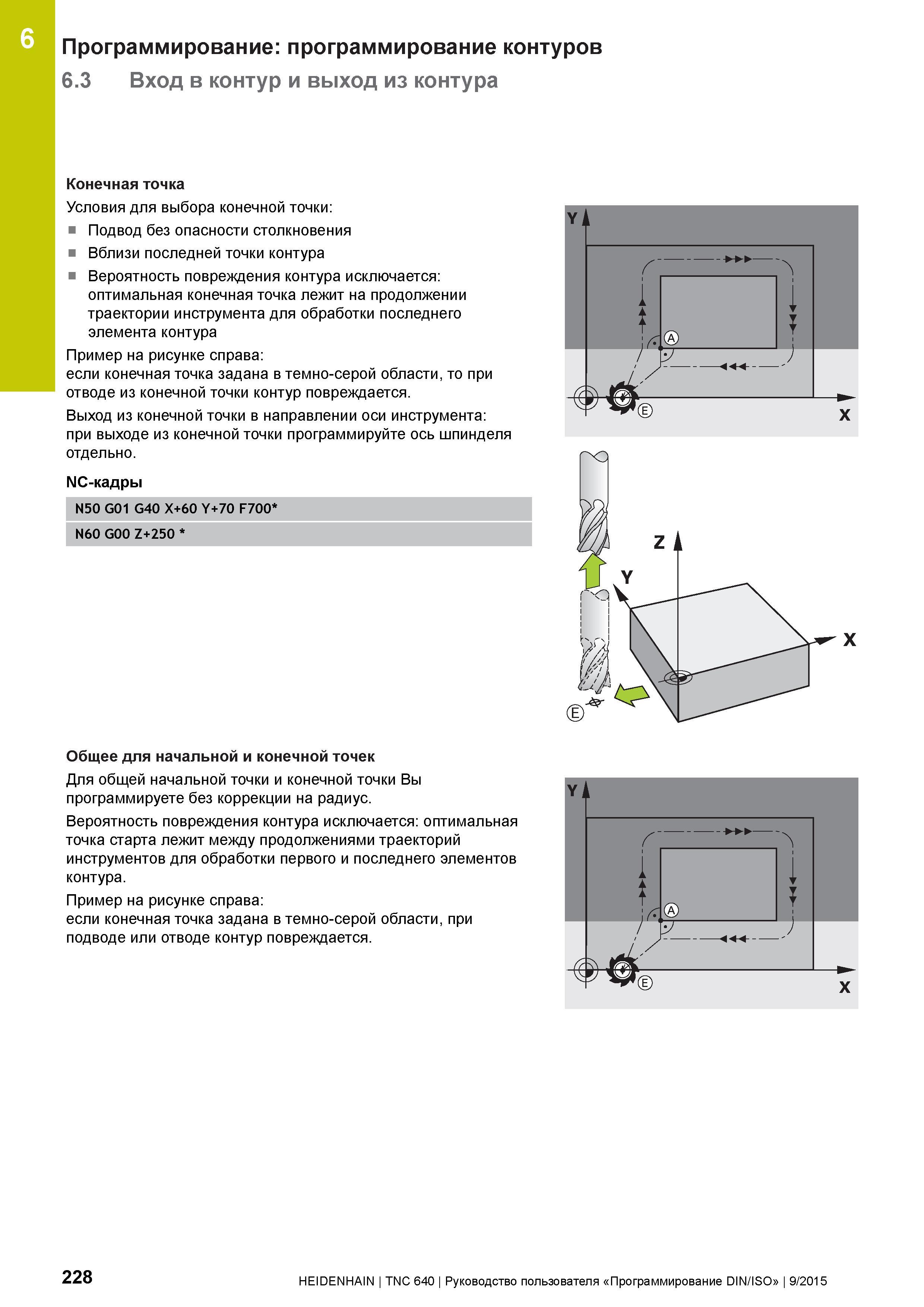

6 Программирование: программирование контуров 6.3 Вход в контур и выход из контура Конечная точка Условия для выбора конечной точки: Подвод без опасности столкновения Вблизи последней точки контура Вероятность повреждения контура исключается: оптимальная конечная точка лежит на продолжении траектории инструмента для обработки последнего элемента контура Пример на рисунке справа: если конечная точка задана в темно-серой области, то при отводе из конечной точки контур повреждается. Выход из конечной точки в направлении оси инструмента: при выходе из конечной точки программируйте ось шпинделя отдельно. NC-кадры N50 G01 G40 X+60 Y+70 F700 N60 G00 Z+250 Общее для начальной и конечной точек Для общей начальной точки и конечной точки Вы программируете без коррекции на радиус. Вероятность повреждения контура исключается: оптимальная точка старта лежит между продолжениями траекторий инструментов для обработки первого и последнего элементов контура. Пример на рисунке справа: если конечная точка задана в темно-серой области, при подводе или отводе контур повреждается. 228 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
