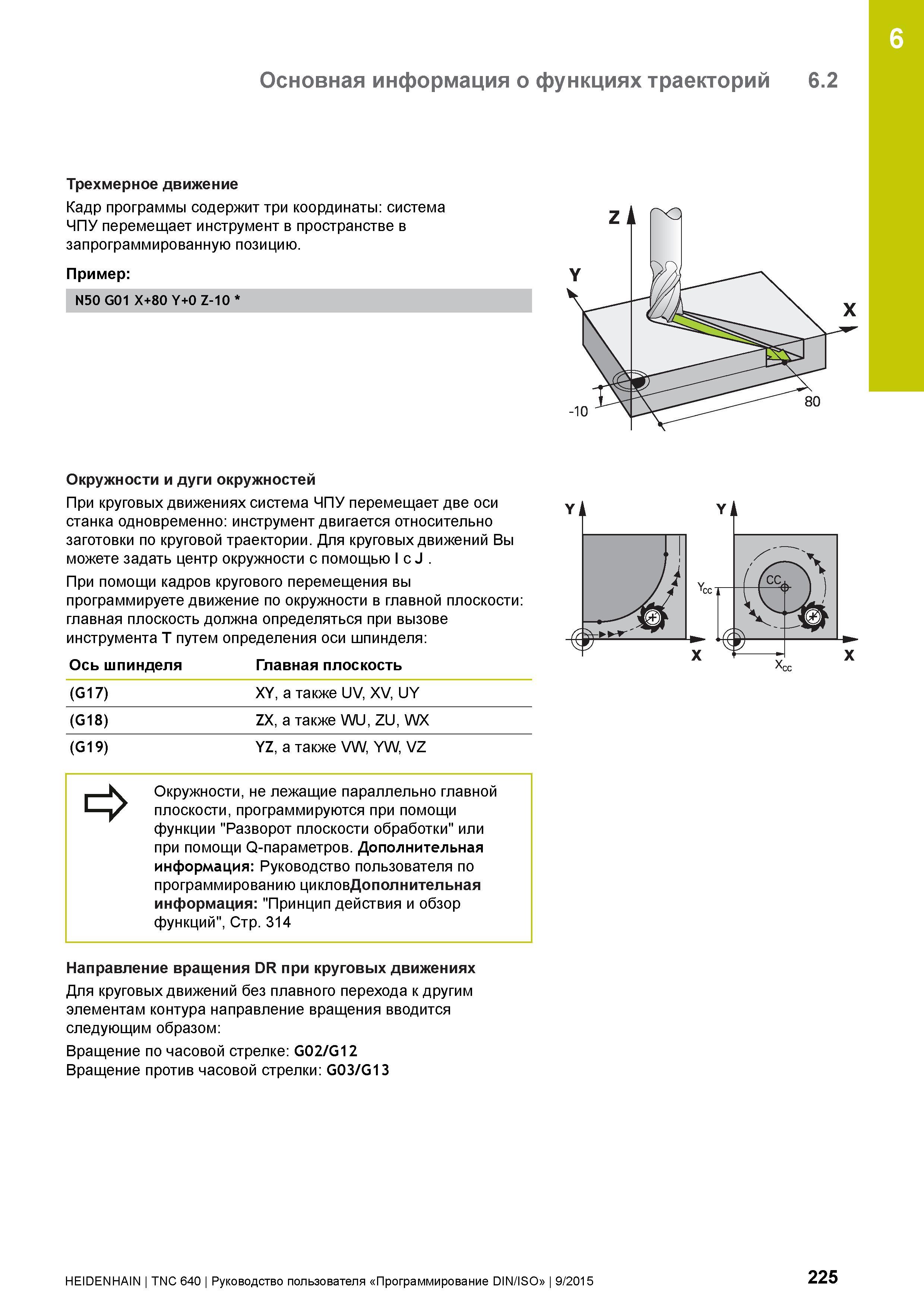

6 Основная информация о функциях траекторий 6.2 Трехмерное движение Кадр программы содержит три координаты: система ЧПУ перемещает инструмент в пространстве в запрограммированную позицию. Пример: N50 G01 X+80 Y+0 Z-10 Окружности и дуги окружностей При круговых движениях система ЧПУ перемещает две оси станка одновременно: инструмент двигается относительно заготовки по круговой траектории. Для круговых движений Вы можете задать центр окружности с помощью I с J . При помощи кадров кругового перемещения вы программируете движение по окружности в главной плоскости: главная плоскость должна определяться при вызове инструмента T путем определения оси шпинделя: Ось шпинделя Главная плоскость (G17) XY, а также UV, XV, UY (G18) ZX, а также WU, ZU, WX (G19) YZ, а также VW, YW, VZ => Окружности, не лежащие параллельно главной плоскости, программируются при помощи функции "Разворот плоскости обработки" или при помощи Q-параметров. Дополнительная информация: Руководство пользователя по программированию цикловДополнительная информация: "Принцип действия и обзор функций", Стр. 314 Направление вращения DR при круговых движениях Для круговых движений без плавного перехода к другим элементам контура направление вращения вводится следующим образом: Вращение по часовой стрелке: G02/G12 Вращение против часовой стрелки: G03/G13 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 225
