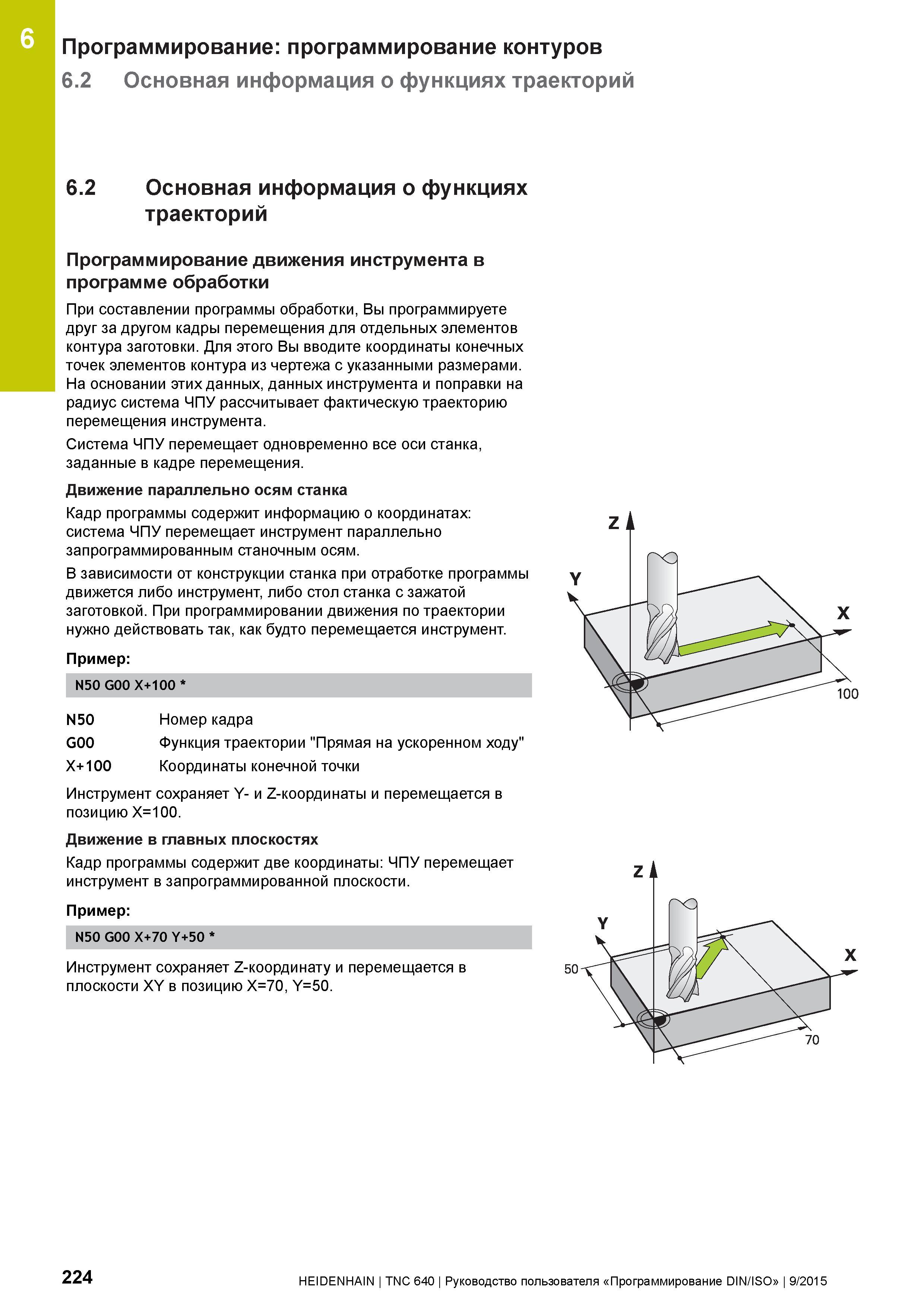

Программирование: программирование контуров 6.2 Основная информация о функциях траекторий 6 6.2 Основная информация о функциях траекторий Программирование движения инструмента в программе обработки При составлении программы обработки, Вы программируете друг за другом кадры перемещения для отдельных элементов контура заготовки. Для этого Вы вводите координаты конечных точек элементов контура из чертежа с указанными размерами. На основании этих данных, данных инструмента и поправки на радиус система ЧПУ рассчитывает фактическую траекторию перемещения инструмента. Система ЧПУ перемещает одновременно все оси станка, заданные в кадре перемещения. Движение параллельно осям станка Кадр программы содержит информацию о координатах: система ЧПУ перемещает инструмент параллельно запрограммированным станочным осям. В зависимости от конструкции станка при отработке программы движется либо инструмент, либо стол станка с зажатой заготовкой. При программировании движения по траектории нужно действовать так, как будто перемещается инструмент. Пример: N50 G00 X+100 N50 Номер кадра G00 Функция траектории "Прямая на ускоренном ходу" X+100 Координаты конечной точки Инструмент сохраняет Y- и Z-координаты и перемещается в позицию X=100. Движение в главных плоскостях Кадр программы содержит две координаты: ЧПУ перемещает инструмент в запрограммированной плоскости. Пример: N50 G00 X+70 Y+50 Инструмент сохраняет Z-координату и перемещается в плоскости XY в позицию X=70, Y=50. 224 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
