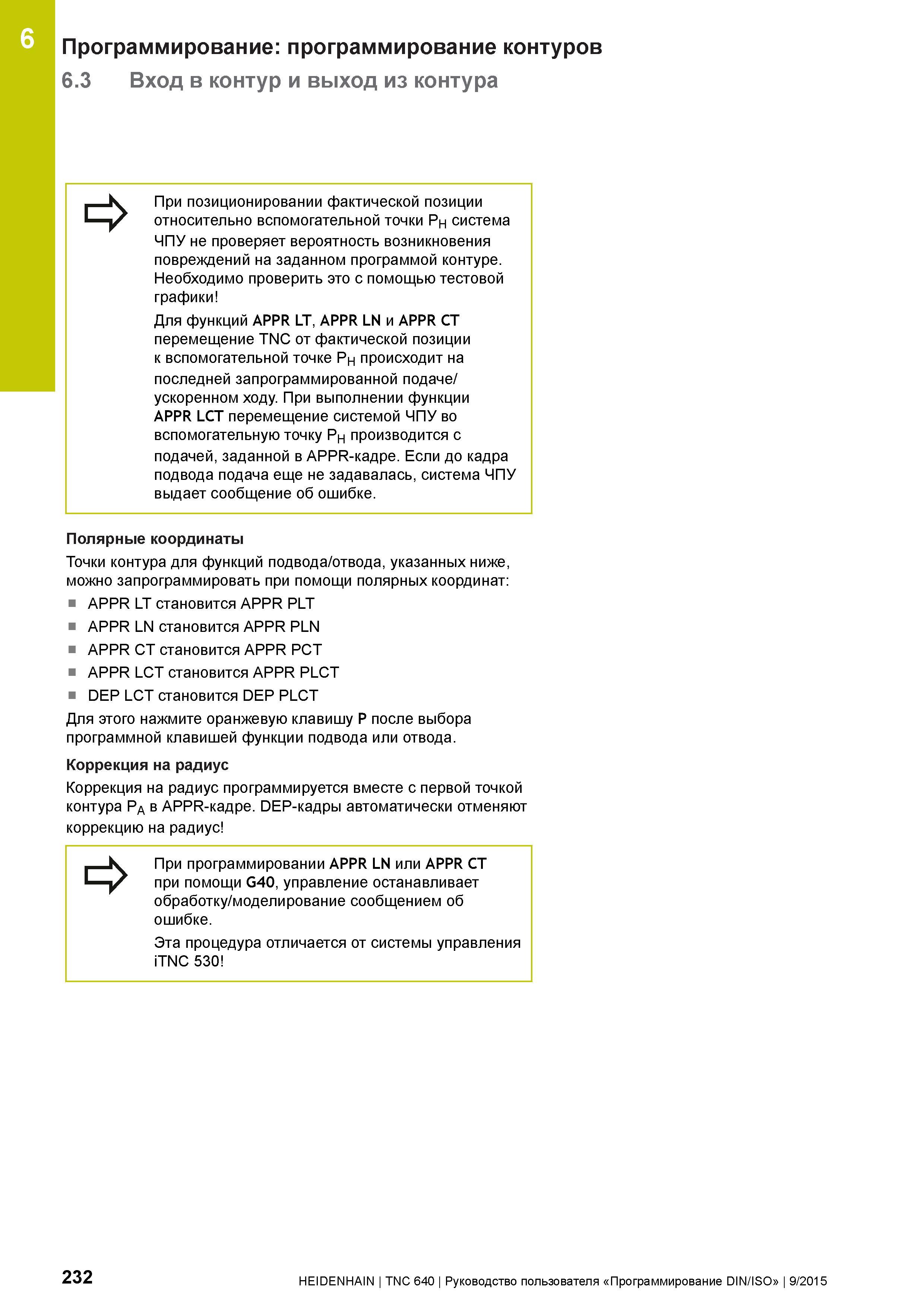

6 Программирование: программирование контуров 6.3 Вход в контур и выход из контура При позиционировании фактической позиции относительно вспомогательной точки Ph система ЧПУ не проверяет вероятность возникновения повреждений на заданном программой контуре. Необходимо проверить это с помощью тестовой графики Для функций APPR LT, APPR LN и APPR CT перемещение TNC от фактической позиции к вспомогательной точке Ph происходит на последней запрограммированной подаче/ ускоренном ходу. При выполнении функции APPR LCT перемещение системой ЧПУ во вспомогательную точку Ph производится с подачей, заданной в APPR-кадре. Если до кадра подвода подача еще не задавалась, система ЧПУ выдает сообщение об ошибке. Полярные координаты Точки контура для функций подвода/отвода, указанных ниже, можно запрограммировать при помощи полярных координат: APPR LT становится APPR PLT APPR LN становится APPR PLN APPR CT становится APPR PCT APPR LCT становится APPR PLCT DEP LCT становится DEP PLCT Для этого нажмите оранжевую клавишу P после выбора программной клавишей функции подвода или отвода. Коррекция на радиус Коррекция на радиус программируется вместе с первой точкой контура Pa в APPR-кадре. DEP-кадры автоматически отменяют коррекцию на радиус При программировании APPR LN или APPR CT при помощи G40, управление останавливает обработку/моделирование сообщением об ошибке. Эта процедура отличается от системы управления iTNC 530 232 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
