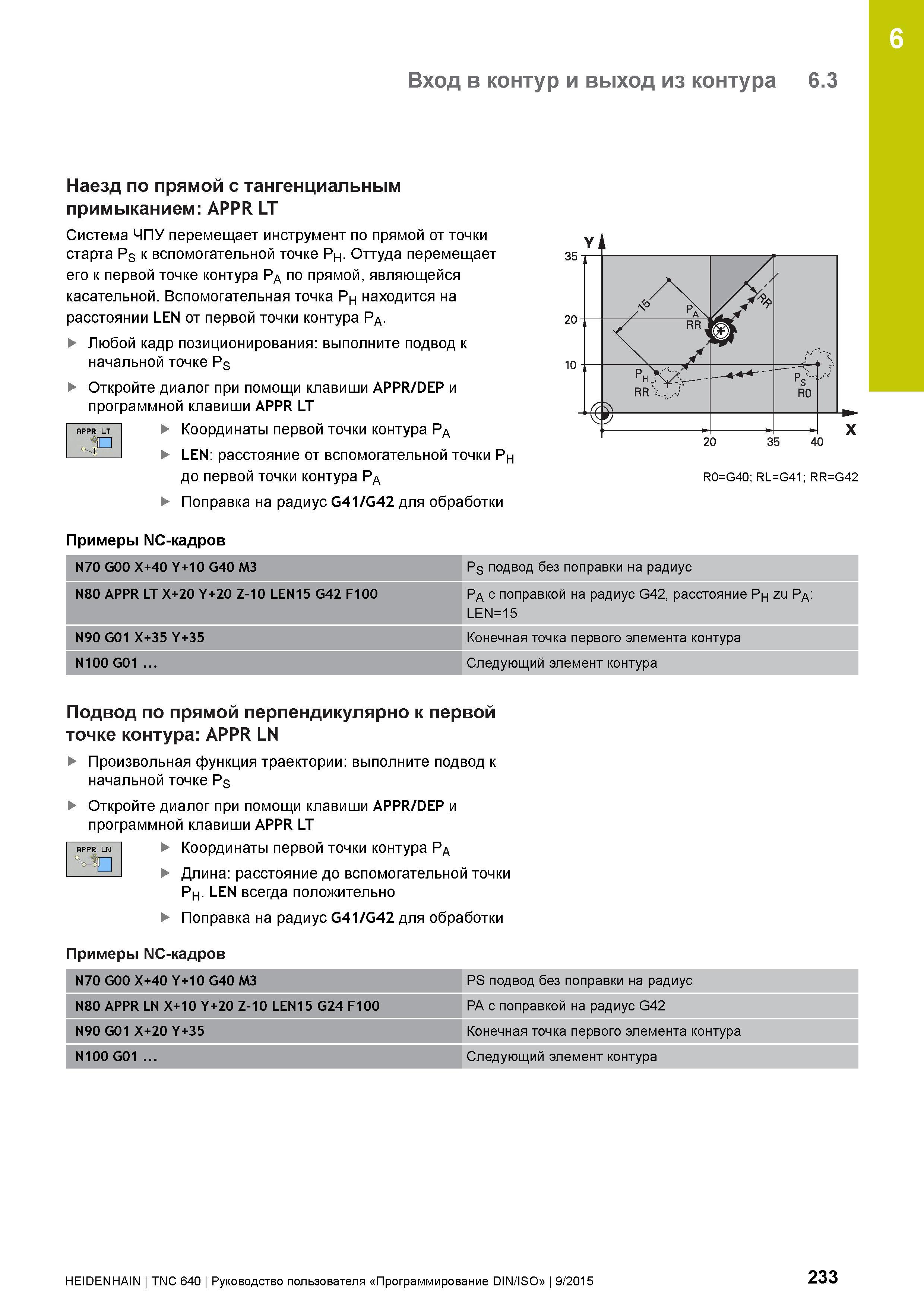

6 Вход в контур и выход из контура 6.3 Наезд по прямой с тангенциальным примыканием: APPR LT Система ЧПУ перемещает инструмент по прямой от точки старта Ps к вспомогательной точке Ph. Оттуда перемещает его к первой точке контура Pa по прямой, являющейся касательной. Вспомогательная точка Ph находится на расстоянии LEN от первой точки контура Pa. Любой кадр позиционирования: выполните подвод к начальной точке Ps Откройте диалог при помощи клавиши APPR/DEP и программной клавиши APPR LT Координаты первой точки контура Pa LEN: расстояние от вспомогательной точки Ph до первой точки контура Pa Поправка на радиус G41/G42 для обработки fiPPR LT вя 20 35 40 R0=G40; RL=G41; RR=G42 Примеры NC-кадров N70 G00 X+40 Y+10 G40 M3 Ps подвод без поправки на радиус N80 APPR LT X+20 Y+20 Z-10 LEN15 G42 F100 Pa с поправкой на радиус G42, расстояние Ph zu Pa: LEN=15 N90 G01 X+35 Y+35 Конечная точка первого элемента контура N100 G01 ... Следующий элемент контура Подвод по прямой перпендикулярно к первой точке контура: APPR LN Произвольная функция траектории: выполните подвод к начальной точке Ps Откройте диалог при помощи клавиши APPR/DEP и программной клавиши APPR LT Координаты первой точки контура Pa Длина: расстояние до вспомогательной точки Ph. LEN всегда положительно Поправка на радиус G41/G42 для обработки Примеры NC-кадров N70 G00 X+40 Y+10 G40 M3 PS подвод без поправки на радиус N80 APPR LN X+10 Y+20 Z-10 LEN15 G24 F100 PA с поправкой на радиус G42 N90 G01 X+20 Y+35 Конечная точка первого элемента контура N100 G01 ... Следующий элемент контура HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/IsO 9/2015 233
