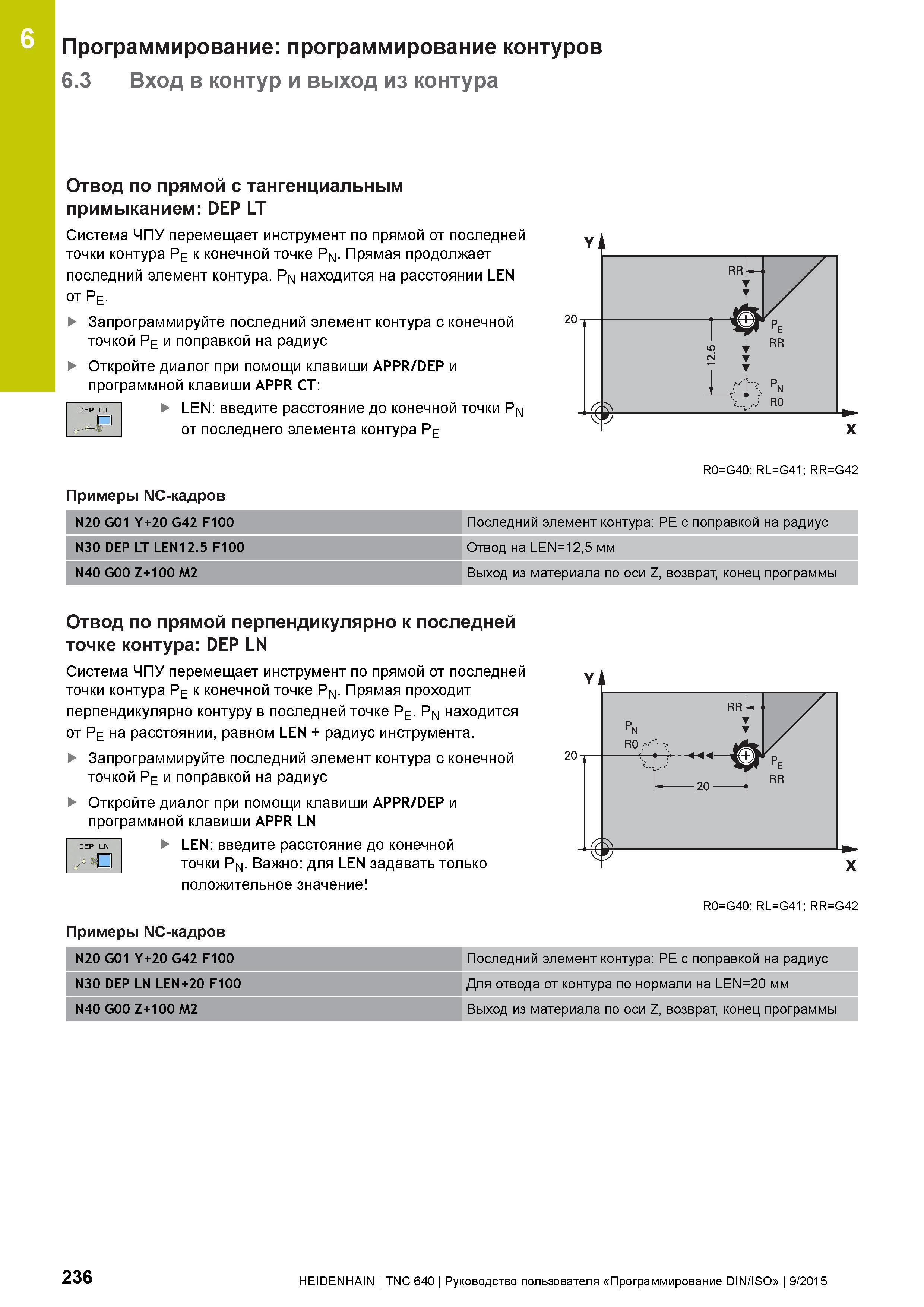

6 Программирование: программирование контуров 6.3 Вход в контур и выход из контура Отвод по прямой с тангенциальным примыканием: DEP LT Система ЧПУ перемещает инструмент по прямой от последней точки контура Pe к конечной точке Pn. Прямая продолжает последний элемент контура. Pn находится на расстоянии LEN от Pe. Запрограммируйте последний элемент контура с конечной точкой Pe и поправкой на радиус Откройте диалог при помощи клавиши APPR/DEP и программной клавиши APPR CT: LEN: введите расстояние до конечной точки Pn от последнего элемента контура Pe Примеры NC-кадров N20 G01 Y+20 G42 F100 Последний элемент контура: PE с поправкой на радиус N30 DEP LT LEN12.5 F100 Отвод на LEN=12,5 мм N40 G00 Z+100 M2 Выход из материала по оси Z, возврат, конец программы Отвод по прямой перпендикулярно к последней точке контура: DEP LN Система ЧПУ перемещает инструмент по прямой от последней точки контура Pe к конечной точке Pn. Прямая проходит перпендикулярно контуру в последней точке Pe. Pn находится от Pe на расстоянии, равном LEN + радиус инструмента. Запрограммируйте последний элемент контура с конечной точкой Pe и поправкой на радиус Откройте диалог при помощи клавиши APPR/DEP и программной клавиши APPR LN LEN: введите расстояние до конечной точки Pn. Важно: для LEN задавать только положительное значение Примеры NC-кадров R0=G40; RL=G41; RR=G42 N20 G01 Y+20 G42 F100 Последний элемент контура: PE с поправкой на радиус N30 DEP LN LEN+20 F100 Для отвода от контура по нормали на LEN=20 мм N40 G00 Z+100 M2 Выход из материала по оси Z, возврат, конец программы 236 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
