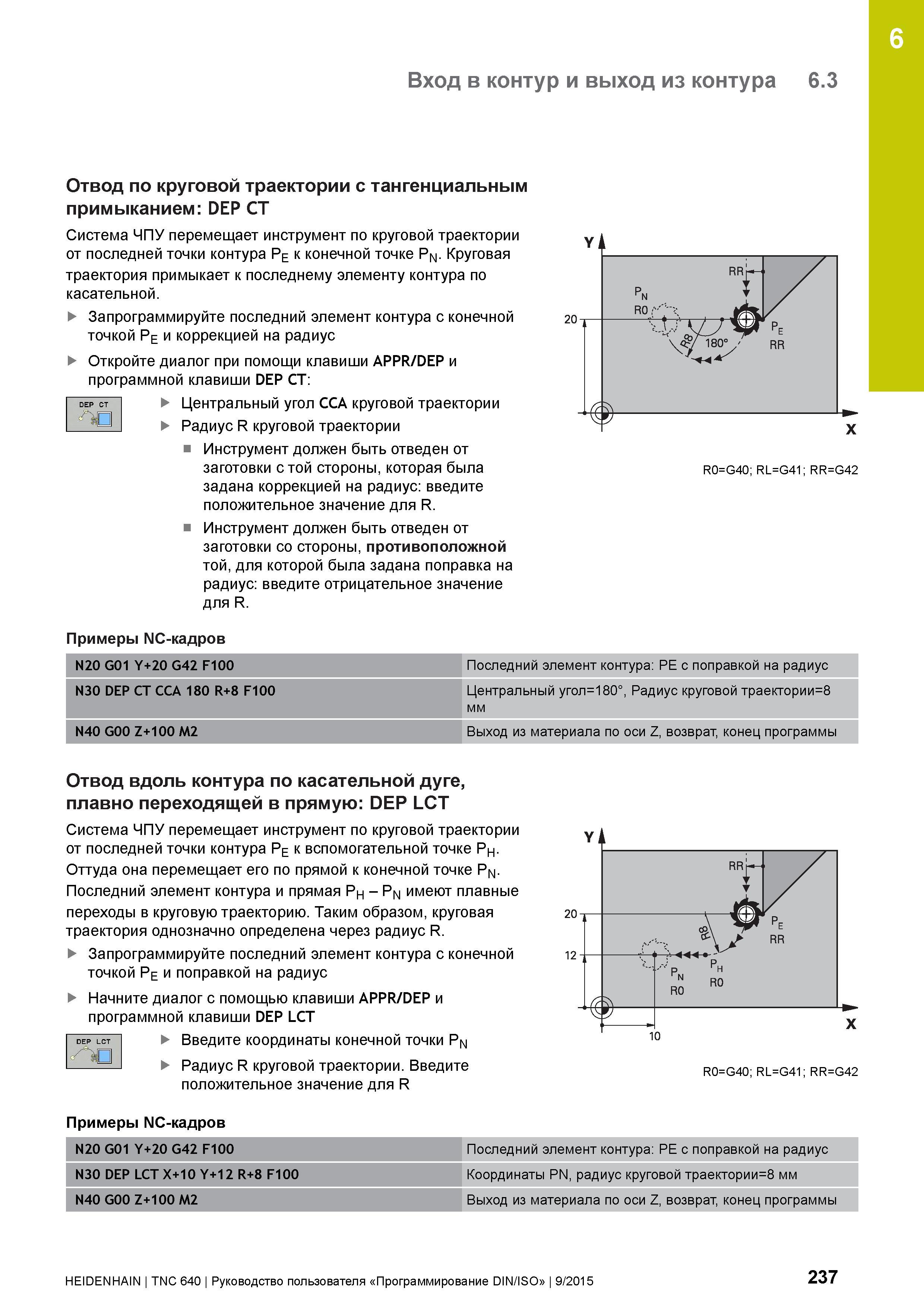

6 Вход в контур и выход из контура 6.3 Отвод по круговой траектории с тангенциальным примыканием: DEP CT Система ЧПУ перемещает инструмент по круговой траектории от последней точки контура Pe к конечной точке Pn. Круговая траектория примыкает к последнему элементу контура по касательной. Запрограммируйте последний элемент контура с конечной точкой PE и коррекцией на радиус Откройте диалог при помощи клавиши APPR/DEP и программной клавиши DEP CT: Центральный угол CCA круговой траектории Радиус R круговой траектории Инструмент должен быть отведен от заготовки с той стороны, которая была задана коррекцией на радиус: введите положительное значение для R. Инструмент должен быть отведен от заготовки со стороны, противоположной той, для которой была задана поправка на радиус: введите отрицательное значение для R. R0=G40; RL=G41; RR=G42 Примеры NC-кадров N20 G01 Y+20 G42 F100 Последний элемент контура: PE с поправкой на радиус N30 DEP CT CCA 180 R+8 F100 Центральный угол=180°, Радиус круговой траектории=8 мм N40 G00 Z+100 M2 Выход из материала по оси Z, возврат, конец программы Отвод вдоль контура по касательной дуге, плавно переходящей в прямую: DEP LCT Система ЧПУ перемещает инструмент по круговой траектории от последней точки контура Pe к вспомогательной точке Ph. Оттуда она перемещает его по прямой к конечной точке Pn. Последний элемент контура и прямая Ph - Pn имеют плавные переходы в круговую траекторию. Таким образом, круговая траектория однозначно определена через радиус R. Запрограммируйте последний элемент контура с конечной точкой Pe и поправкой на радиус Начните диалог с помощью клавиши APPR/DEP и программной клавиши DEP LCT Введите координаты конечной точки Pn Радиус R круговой траектории. Введите положительное значение для R Примеры NC-кадров R0=G40; RL=G41; RR=G42 N20 G01 Y+20 G42 F100 Последний элемент контура: PE с поправкой на радиус N30 DEP LCT X+10 Y+12 R+8 F100 Координаты PN, радиус круговой траектории=8 мм N40 G00 Z+100 M2 Выход из материала по оси Z, возврат, конец программы HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 237
