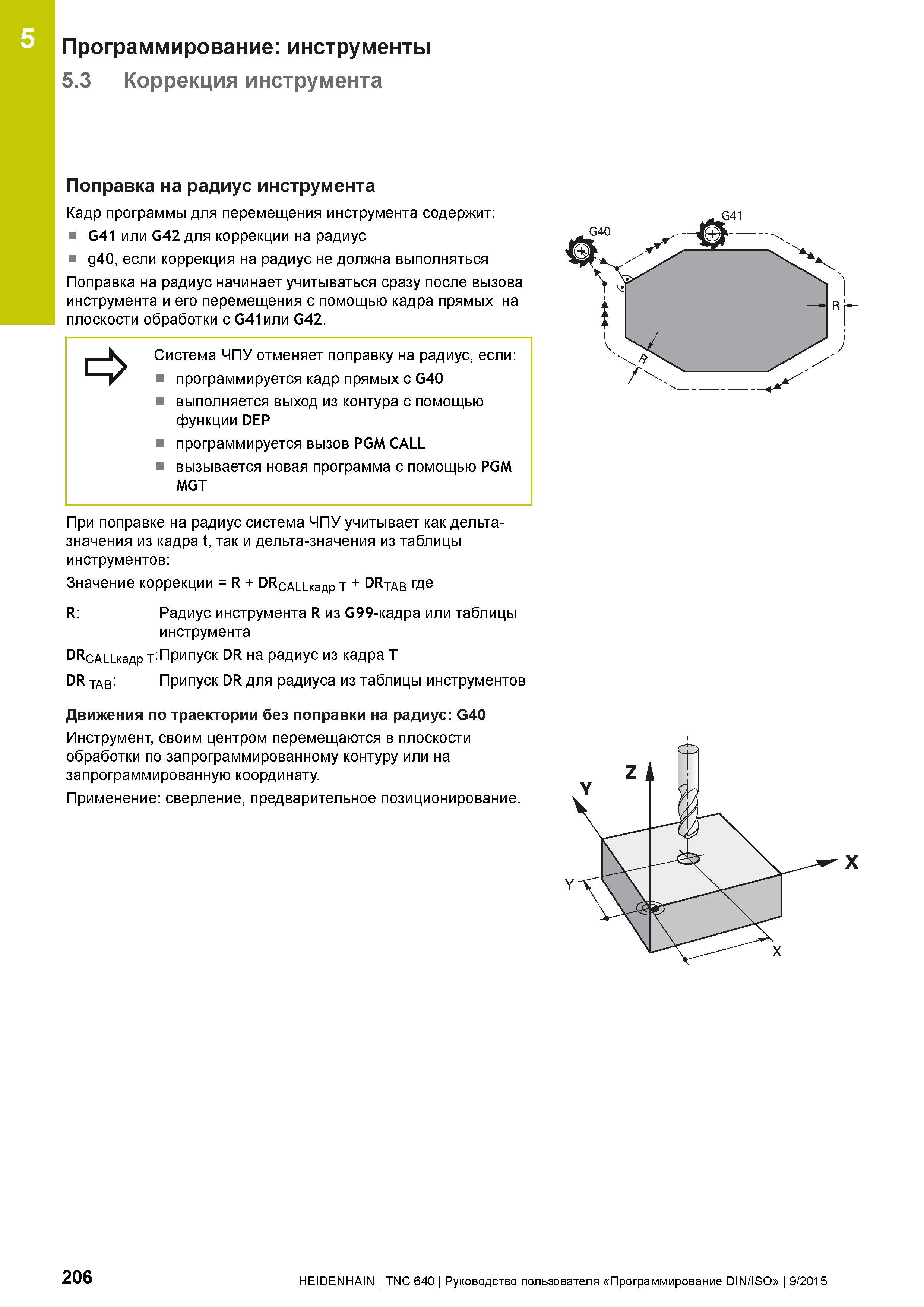

5 Программирование: инструменты 5.3 Коррекция инструмента Поправка на радиус инструмента Кадр программы для перемещения инструмента содержит: G41 или G42 для коррекции на радиус g40, если коррекция на радиус не должна выполняться Поправка на радиус начинает учитываться сразу после вызова инструмента и его перемещения с помощью кадра прямых на плоскости обработки с G41или G42. => Система ЧПУ отменяет поправку на радиус, если: программируется кадр прямых с G40 выполняется выход из контура с помощью функции DEP программируется вызов PGM CALL вызывается новая программа с помощью PGM MGT При поправке на радиус система ЧПУ учитывает как дельтазначения из кадра t, так и дельта-значения из таблицы инструментов: Значение коррекции = R + DRcalu t + DRtab где R: Радиус инструмента R из G99-кадра или таблицы инструмента DRCAi-иадр т:Припуск DR на радиус из кадра T DR tab: Припуск DR для радиуса из таблицы инструментов Движения по траектории без поправки на радиус: G40 Инструмент, своим центром перемещаются в плоскости обработки по запрограммированному контуру или на запрограммированную координату. Применение: сверление, предварительное позиционирование. 206 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
