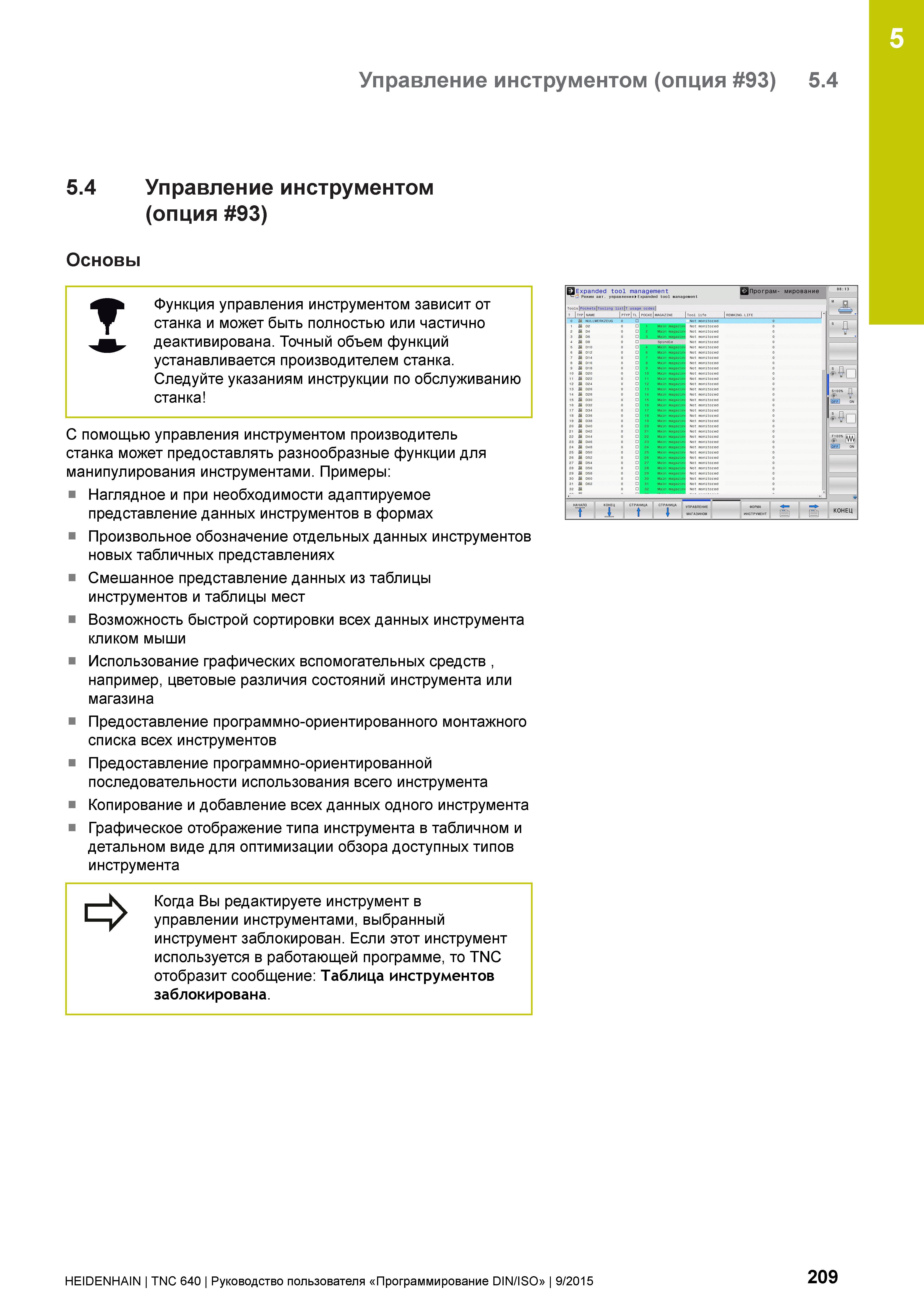

5 Управление инструментом (опция 93) 5.4 5.4 Управление инструментом (опция 93) Основы Функция управления инструментом зависит от станка и может быть полностью или частично деактивирована. Точный объем функций устанавливается производителем станка. Следуйте указаниям инструкции по обслуживанию станка С помощью управления инструментом производитель станка может предоставлять разнообразные функции для манипулирования инструментами. Примеры: Наглядное и при необходимости адаптируемое представление данных инструментов в формах Произвольное обозначение отдельных данных инструментов новых табличных представлениях Смешанное представление данных из таблицы инструментов и таблицы мест Возможность быстрой сортировки всех данных инструмента кликом мыши Использование графических вспомогательных средств , например, цветовые различия состояний инструмента или магазина Предоставление программно-ориентированного монтажного списка всех инструментов Предоставление программно-ориентированной последовательности использования всего инструмента Копирование и добавление всех данных одного инструмента Графическое отображение типа инструмента в табличном и детальном виде для оптимизации обзора доступных типов инструмента Expanded tool management НПрограм- мирование 08ИЗ F “i. н fi00 га on MCI isT Щ lOFF I ON О 0 ffl NULLWERKZEUG О 1 В D2 0D 2 ffl D4 0П 3 ffl D6 0П 4 ffl D8 0П 5 ffl D10 0П 6 ffl D12 0П 7 ffl D14 0П 8 ffl D16 0П 9 ffl D18 0П 10 ffl D20 0 П 11 ffl D22 0 П 12 ffl D24 0 П 13 ffl D26 0 П 14 ffl D28 0 П 15 ffl D30 0 П 16 ffl D32 0 П 17 ffl D34 0 П 18 ffl D36 0 П 19 ffl 038 0 П 20 ffl D40 0 П 21 ffl D42 0 П 22 ffl D44 0 П 23 ffl 046 0 П 24 ffl 048 0 П 25 ffl D50 0 П 26 ffl D52 0 П 27 ffl 054 0 П 28 ffl D56 0 П 29 ffl D58 0 П 30 ffl D60 0 П 31 ffl D62 0 П 32 ffl 0П ; : I IE : НА ЛО КОНЕЦ СТРАНИЦА СТРАНИЦА упрдвлЕНИЕ f f 1 МАГАЗИНОМ ИНСТРУМЕНТ = = КОНЕЦ о Когда Вы редактируете инструмент в управлении инструментами, выбранный инструмент заблокирован. Если этот инструмент используется в работающей программе, то TNC отобразит сообщение: Таблица инструментов заблокирована. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 209
