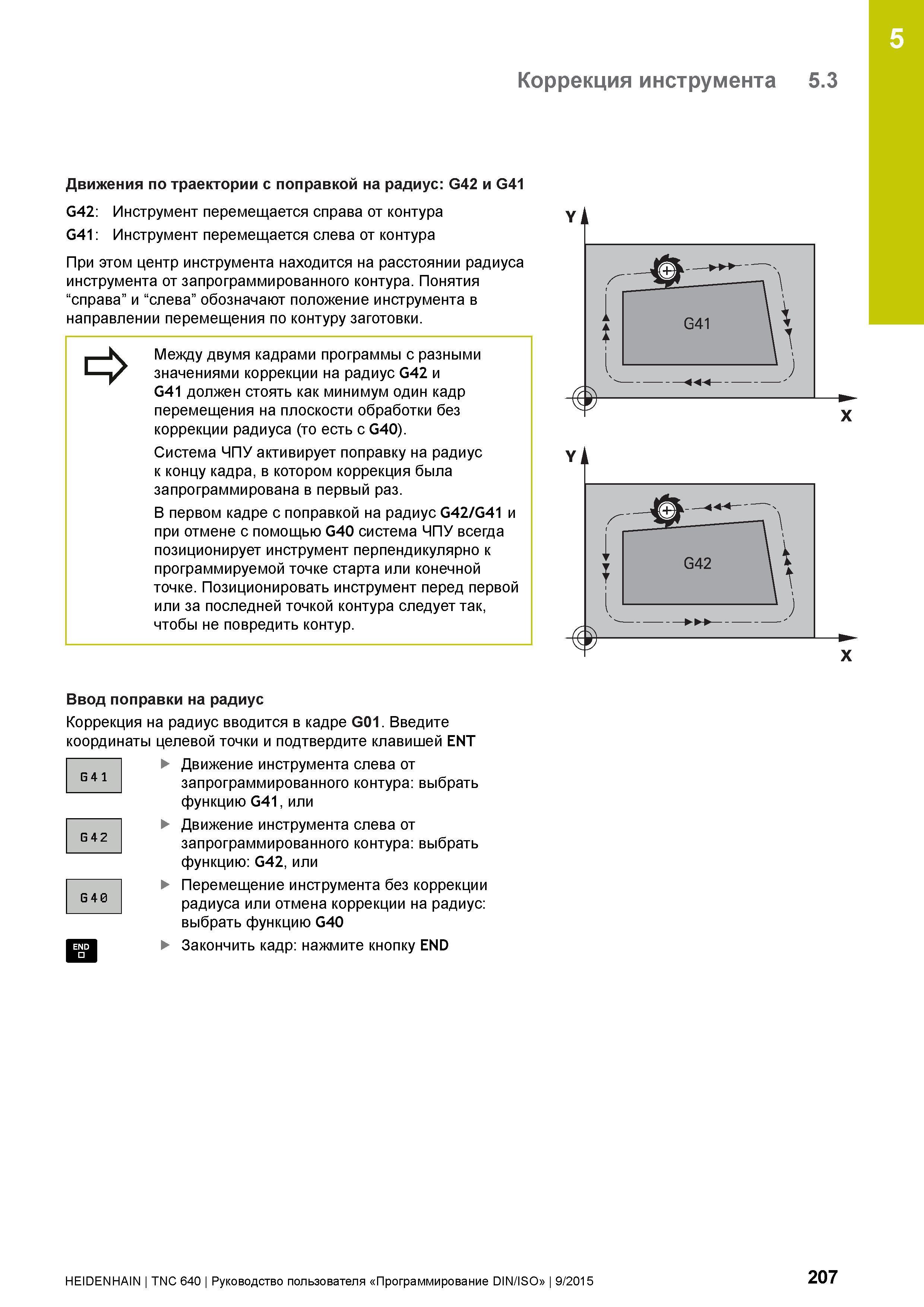

5 Коррекция инструмента 5.3 Движения по траектории с поправкой на радиус: G42 и G41 G42: Инструмент перемещается справа от контура G41: Инструмент перемещается слева от контура При этом центр инструмента находится на расстоянии радиуса инструмента от запрограммированного контура. Понятия “справа” и “слева” обозначают положение инструмента в направлении перемещения по контуру заготовки. Между двумя кадрами программы с разными значениями коррекции на радиус G42 и G41 должен стоять как минимум один кадр перемещения на плоскости обработки без коррекции радиуса (то есть с G40). Система ЧПУ активирует поправку на радиус к концу кадра, в котором коррекция была запрограммирована в первый раз. В первом кадре с поправкой на радиус G42/G41 и при отмене с помощью G40 система ЧПУ всегда позиционирует инструмент перпендикулярно к программируемой точке старта или конечной точке. Позиционировать инструмент перед первой или за последней точкой контура следует так, чтобы не повредить контур. Ввод поправки на радиус Коррекция на радиус вводится в кадре G01. Введите координаты целевой точки и подтвердите клавишей ENT Движение инструмента слева от 541 запрограммированного контура: выбрать функцию G41, или Движение инструмента слева от G42 запрограммированного контура: выбрать функцию: G42, или Перемещение инструмента без коррекции G 4 0 радиуса или отмена коррекции на радиус: выбрать функцию G40 ЕЯ Закончить кадр: нажмите кнопку END HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 207
