HEIDENHAIN | Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO (Всего 747 стр.)

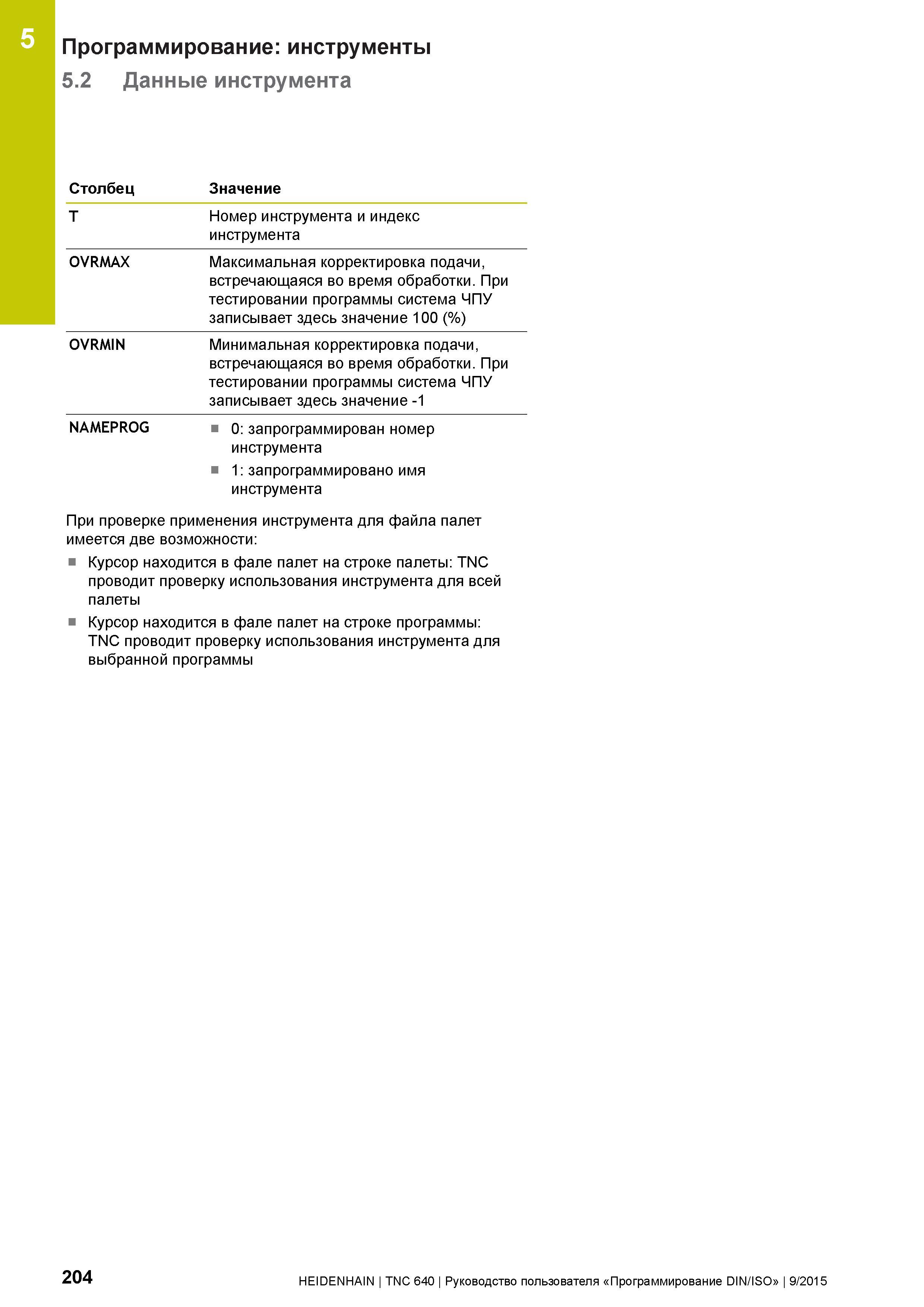

204 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.204
204 Программирование: инструменты 5 2 Данные инструмента T Столбец OVRMAX Максимальная корректировка подачи, встречающаяся во время обработки При тес Руководство пользователя HEIDENHAIN 2015 TNC 640 Программирование DIN ISO для металлорежущих станков Версия ПО ЧПУ 340590-06 340591-06 340595-06 Стр. 204

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 204 0204 Lab2u

Программирование: инструменты 5.2 Данные инструмента T Столбец OVRMAX Максимальная корректировка подачи, встречающаяся во время обработки. При тестировании программы система ЧПУ записывает здесь значение 100 (%) Значение Номер инструмента и индекс инструмента OVRMIN Минимальная корректировка подачи, встречающаяся во время обработки. При тестировании программы система ЧПУ записывает здесь значение -1 NAMEPROG 0: запрограммирован номер инструмента 1: запрограммировано имя инструмента При проверке применения инструмента для файла палет имеется две возможности: Курсор находится в фале палет на строке палеты: TNC проводит проверку использования инструмента для всей палеты Курсор находится в фале палет на строке программы: TNC проводит проверку использования инструмента для выбранной программы 204 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
