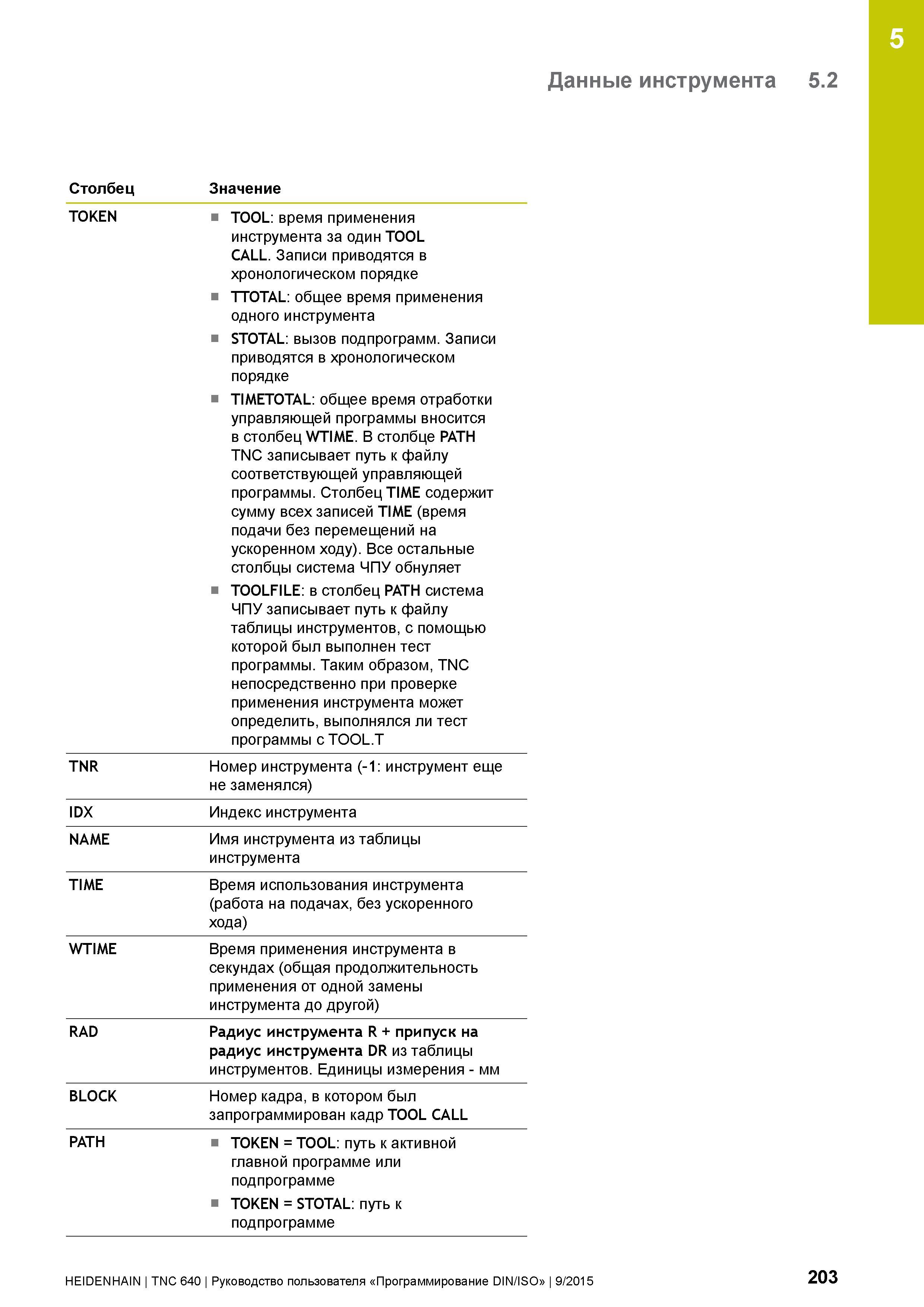

5 Данные инструмента 5.2 Столбец Значение TOKEN TOOL: время применения инструмента за один TOOL CALL. Записи приводятся в хронологическом порядке TTOTAL: общее время применения одного инструмента STOTAL: вызов подпрограмм. Записи приводятся в хронологическом порядке TIMETOTAL: общее время отработки управляющей программы вносится в столбец WTIME. В столбце PATH TNC записывает путь к файлу соответствующей управляющей программы. Столбец TIME содержит сумму всех записей TIME (время подачи без перемещений на ускоренном ходу). Все остальные столбцы система ЧПУ обнуляет TOOLFILE: в столбец PATH система ЧПУ записывает путь к файлу таблицы инструментов, с помощью которой был выполнен тест программы. Таким образом, TNC непосредственно при проверке применения инструмента может определить, выполнялся ли тест программы с TOOL.T TNR Номер инструмента (-1: инструмент еще не заменялся) IDX Индекс инструмента NAME Имя инструмента из таблицы инструмента TIME Время использования инструмента (работа на подачах, без ускоренного хода) WTIME Время применения инструмента в секундах (общая продолжительность применения от одной замены инструмента до другой) RAD Радиус инструмента R + припуск на радиус инструмента DR из таблицы инструментов. Единицы измерения - мм BLOCK Номер кадра, в котором был запрограммирован кадр TOOL CALL PATH TOKEN = TOOL: путь к активной главной программе или подпрограмме TOKEN = STOTAL: путь к подпрограмме HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 203
