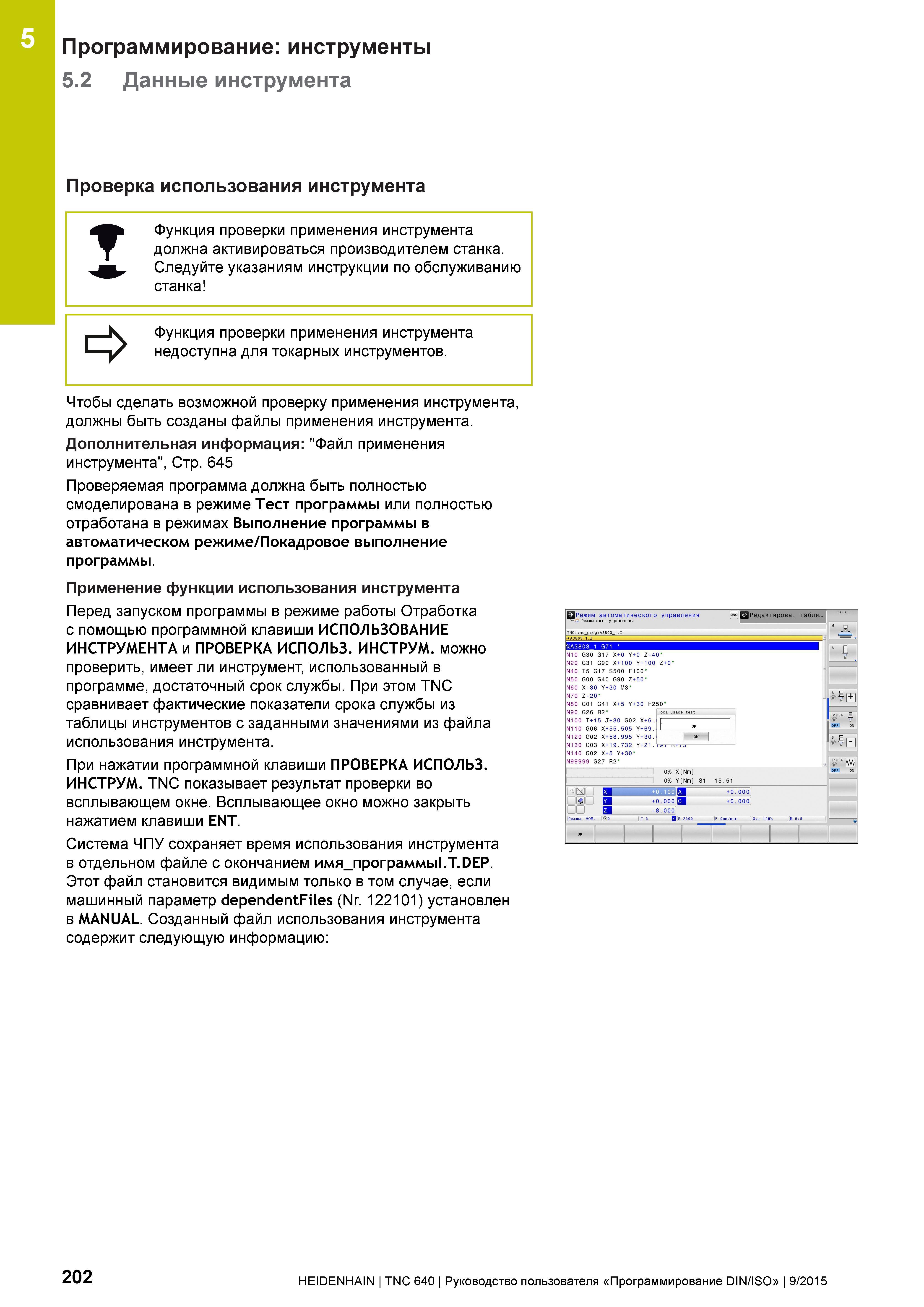

5 Программирование: инструменты 5.2 Данные инструмента Проверка использования инструмента Функция проверки применения инструмента должна активироваться производителем станка. Следуйте указаниям инструкции по обслуживанию станка о Функция проверки применения инструмента недоступна для токарных инструментов. Чтобы сделать возможной проверку применения инструмента, должны быть созданы файлы применения инструмента. Дополнительная информация: "Файл применения инструмента", Стр. 645 Проверяемая программа должна быть полностью смоделирована в режиме Тест программы или полностью отработана в режимах Выполнение программы в автоматическом режиме/Покадровое выполнение программы. Применение функции использования инструмента Перед запуском программы в режиме работы Отработка с помощью программной клавиши ИСПОЛЬЗОВАНИЕ ИНСТРУМЕНТА и ПРОВЕРКА ИСПОЛЬЗ. ИНСТРУМ. можно проверить, имеет ли инструмент, использованный в программе, достаточный срок службы. При этом TNC сравнивает фактические показатели срока службы из таблицы инструментов с заданными значениями из файла использования инструмента. При нажатии программной клавиши ПРОВЕРКА ИСПОЛЬЗ. ИНСТРУМ. TNC показывает результат проверки во всплывающем окне. Всплывающее окно можно закрыть нажатием клавиши ENT. Система ЧПУ сохраняет время использования инструмента в отдельном файле с окончанием имя_программыI.T.DEP. Этот файл становится видимым только в том случае, если машинный параметр dependentFiles (Nr. 122101) установлен в MANUAL. Созданный файл использования инструмента содержит следующую информацию: рРежим автоматического управления 0Редактирова. табли. TNC:\nc_prog\A3803_1.I N10 G30 G17 Х+0 Y+0 Z-40 N20 G31 G90 Х+100 Y+100 Z+0 N40 Т5 G17 S500 F100 N50 G00 G40 G90 Z+50 N60 Х-30 Y+30 М3 N70 Z-20 N80 G01 G41 Х+5 Y+30 F250 N90 G26 R2 Tool usage test I N100 1+15 J+30 G02 X+6. I N110 G06 X+55.505 Y+69. I 0K N120 G02 X+58.995 Y+30. ИИИ N130 G03 X+19.732 Y+21 . bn m-ro N140 G02 X+5 Y+30 N99999 G27 R2 0% X Nm 0% Y Nm S1 15:51 202 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
