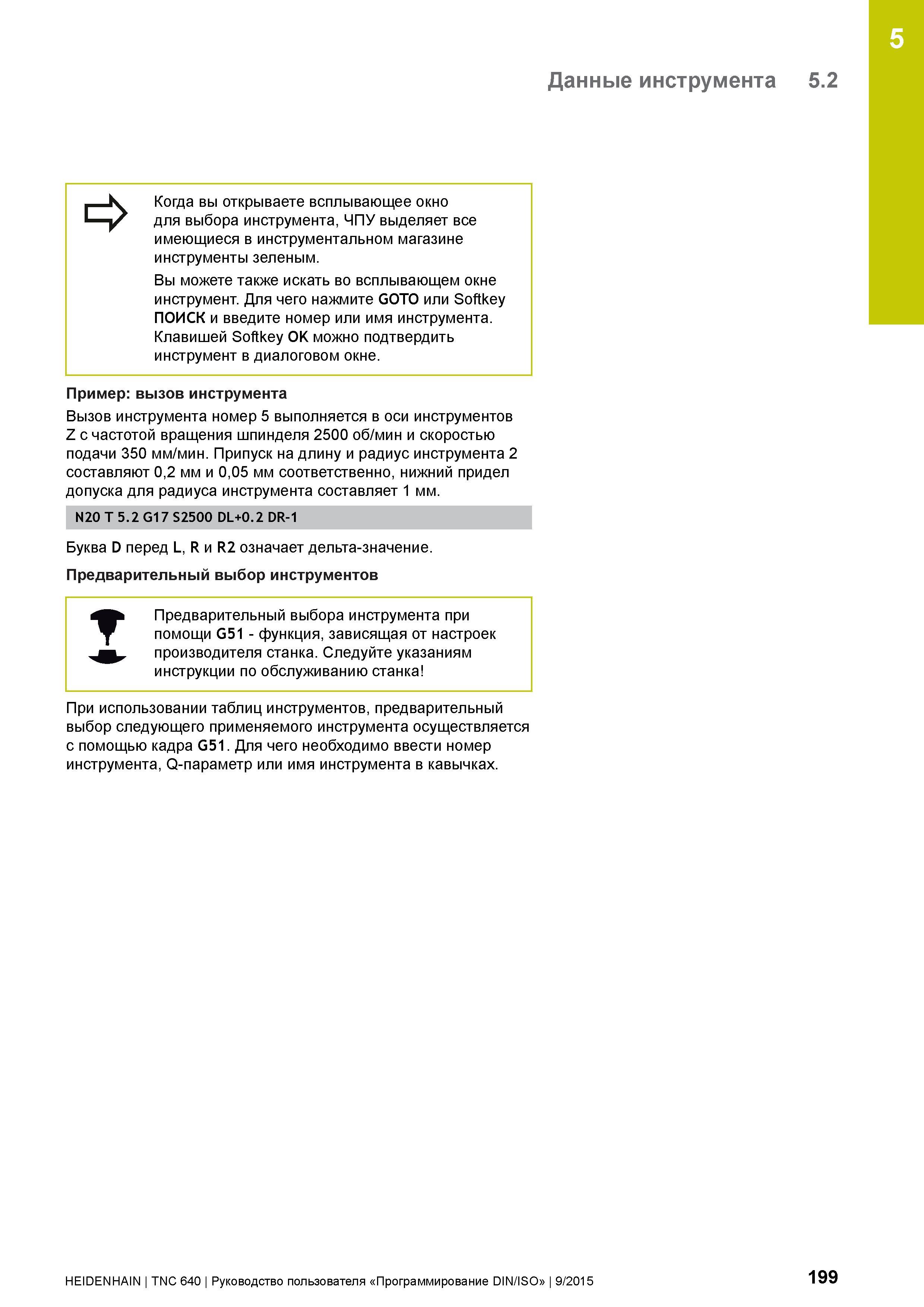

5 Данные инструмента 5.2 => Когда вы открываете всплывающее окно для выбора инструмента, ЧПУ выделяет все имеющиеся в инструментальном магазине инструменты зеленым. Вы можете также искать во всплывающем окне инструмент. Для чего нажмите GOTO или Softkey ПОИСК и введите номер или имя инструмента. Клавишей Softkey OK можно подтвердить инструмент в диалоговом окне. Пример: вызов инструмента Вызов инструмента номер 5 выполняется в оси инструментов Z с частотой вращения шпинделя 2500 об/мин и скоростью подачи 350 мм/мин. Припуск на длину и радиус инструмента 2 составляют 0,2 мм и 0,05 мм соответственно, нижний придел допуска для радиуса инструмента составляет 1 мм. N20 T 5.2 G17 S2500 DL+0.2 DR-1 Буква D перед L, R и R2 означает дельта-значение. Предварительный выбор инструментов Предварительный выбора инструмента при помощи G51 - функция, зависящая от настроек производителя станка. Следуйте указаниям инструкции по обслуживанию станка При использовании таблиц инструментов, предварительный выбор следующего применяемого инструмента осуществляется с помощью кадра G51. Для чего необходимо ввести номер инструмента, Q-параметр или имя инструмента в кавычках. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 199
