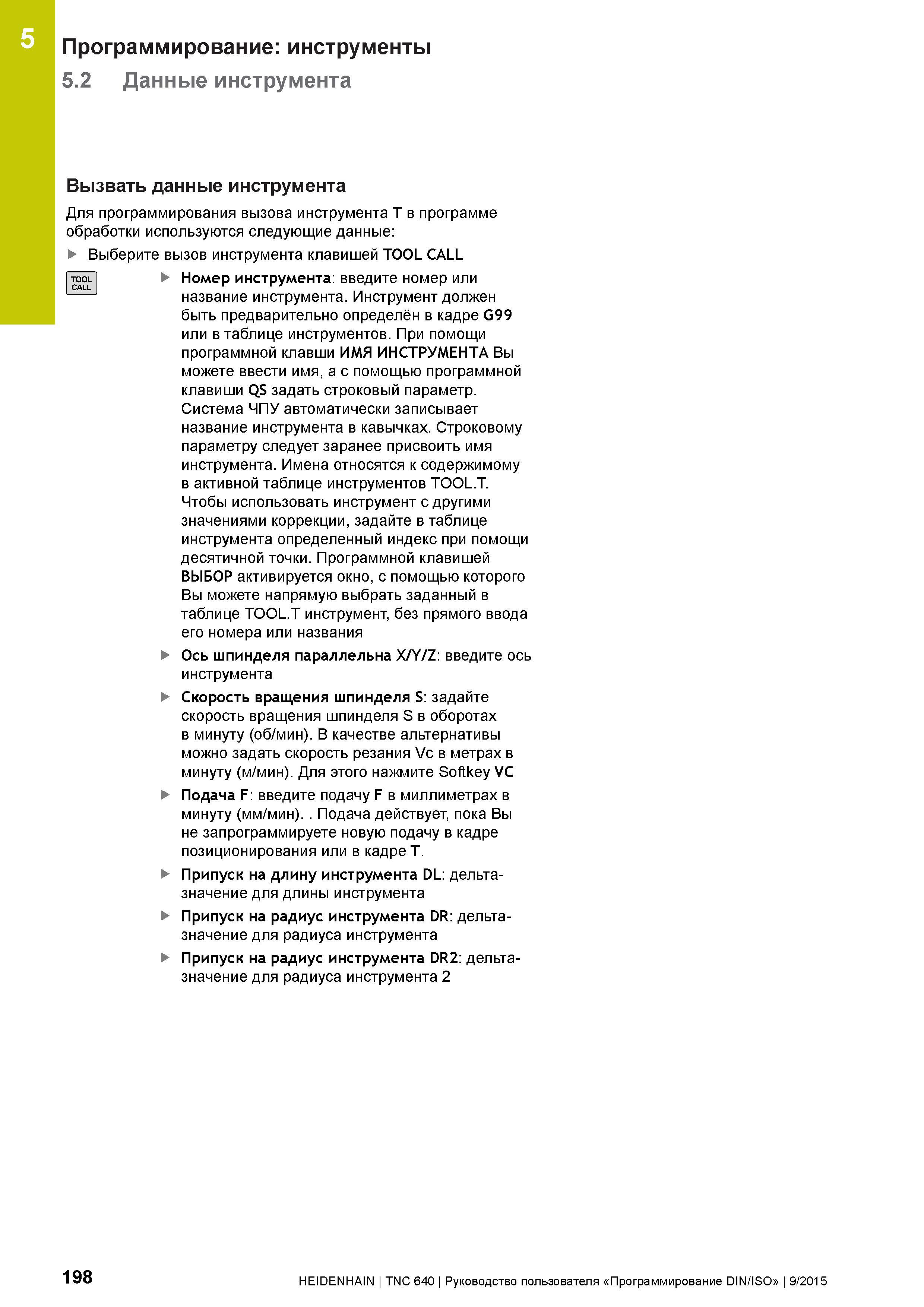

Программирование: инструменты 5.2 Данные инструмента 5 TOOL CALL Вызвать данные инструмента Для программирования вызова инструмента T в программе обработки используются следующие данные: Выберите вызов инструмента клавишей TOOL CALL Номер инструмента: введите номер или название инструмента. Инструмент должен быть предварительно определён в кадре G99 или в таблице инструментов. При помощи программной клавши ИМЯ ИНСТРУМЕНТА Вы можете ввести имя, а с помощью программной клавиши QS задать строковый параметр. Система ЧПУ автоматически записывает название инструмента в кавычках. Строковому параметру следует заранее присвоить имя инструмента. Имена относятся к содержимому в активной таблице инструментов TOOL.T. Чтобы использовать инструмент с другими значениями коррекции, задайте в таблице инструмента определенный индекс при помощи десятичной точки. Программной клавишей ВЫБОР активируется окно, с помощью которого Вы можете напрямую выбрать заданный в таблице TOOL.T инструмент, без прямого ввода его номера или названия Ось шпинделя параллельна X/Y/Z: введите ось инструмента Скорость вращения шпинделя S: задайте скорость вращения шпинделя S в оборотах в минуту (об/мин). В качестве альтернативы можно задать скорость резания Vc в метрах в минуту (м/мин). Для этого нажмите Softkey VC Подача F: введите подачу F в миллиметрах в минуту (мм/мин). . Подача действует, пока Вы не запрограммируете новую подачу в кадре позиционирования или в кадре T. Припуск на длину инструмента DL: дельтазначение для длины инструмента Припуск на радиус инструмента DR: дельтазначение для радиуса инструмента Припуск на радиус инструмента DR2: дельтазначение для радиуса инструмента 2 198 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
