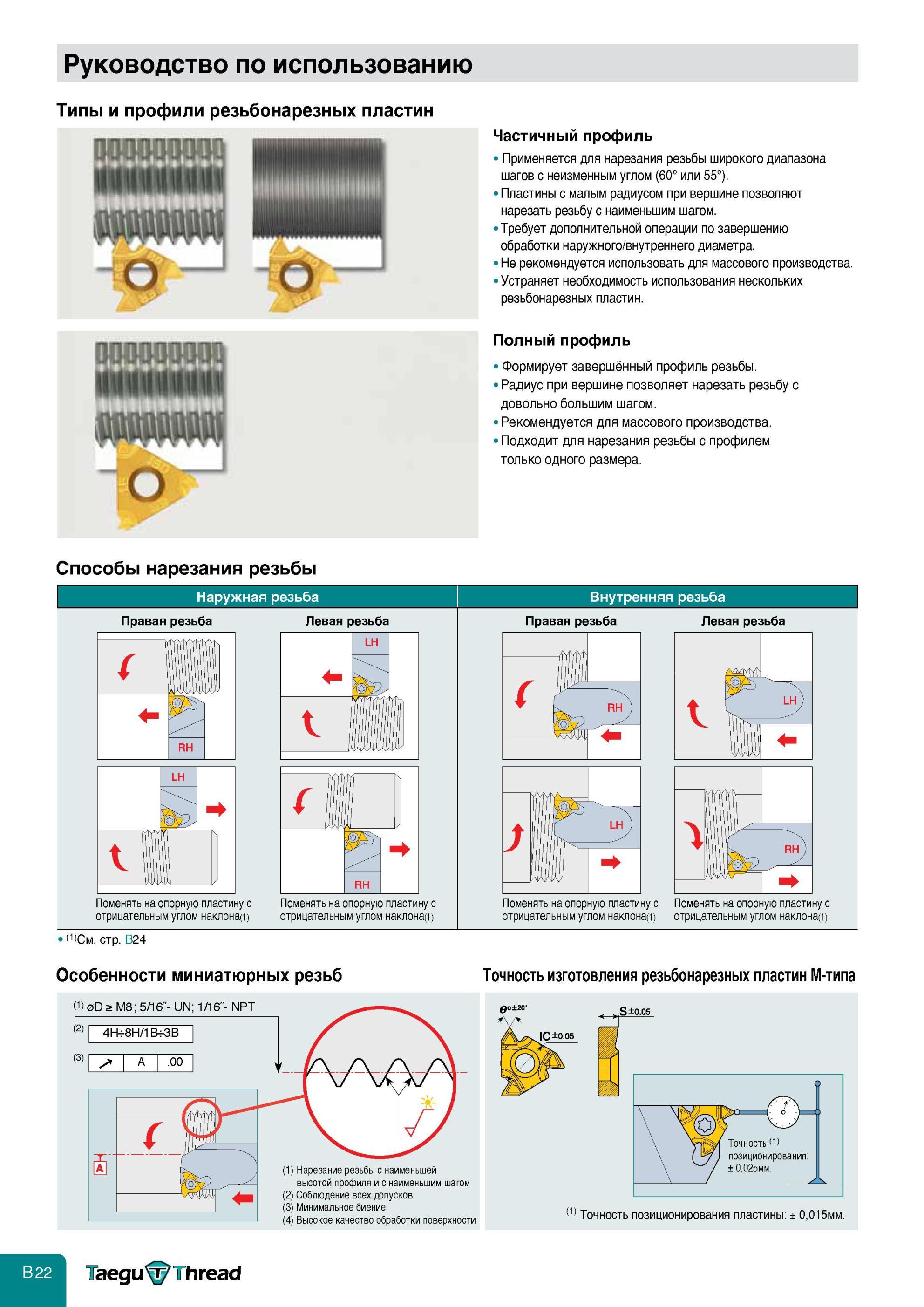

Руководство по правильному применению токарного металлорежущего инструмента Taegutec для нарезки резьбы на металлообрабатывающем оборудовании Типы Профили 224 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.B22
Руководство по правильному применению токарного металлорежущего инструмента Taegutec для нарезки резьбы на металлообрабатывающем оборудовании Типы Профили Руководство по правильному применению токарного металлорежущего инструмента Taegutec для нарезки резьбы на металлообрабатывающем оборудовании Типы Профили резьбонарезных пластин Способы нарезания резьбы Особенности миниатюрных резьб Точность изготов Руководство по использованию Типы и профили резьбонарезных пластин Частичный профиль Применяется для нарезания резьбы широкого диапазона шагов с неизменным углом (60° или 55°). Пластины с малым радиусом при вершине позволяют нарезать резьбу с наименьшим шагом. Требует дополнительной операции по завершению обработки наружного/внутреннего диаметра. Не рекомендуется использовать для массового производства. Устраняет необходимость использования нескольких резьбонарезных пластин. Полный профиль Формирует завершённый профиль резьбы. Радиус при вершине позволяет нарезать резьбу с довольно большим шагом. Рекомендуется для массового производства. Подходит для нарезания резьбы с профилем только одного размера. Способы нарезания резьбы Наружная резьба Внутренняя резьба Правая резьба Левая резьба Поменять на опорную пластину с отрицательным углом наклона) Поменять на опорную пластину с отрицательным углом наклона) Правая резьба Левая резьба Поменять на опорную пластину с Поменять на опорную пластину с отрицательным углом наклона) отрицательным углом наклона) СЮм. стр. B24 Особенности миниатюрных резьб Точность изготовления резьбонарезных пластин М-типа (1) 0D a M8; 5/16"- UN; 1/16"- NPT I- I 4 CD 3 ci I 8 A .00 (1) Нарезание резьбы с наименьшей высотой профиля и с наименьшим шагом (2) Соблюдение всех допусков (3) Минимальное биение (4) Высокое качество обработки поверхности aegu \T/ hread Точность (1) позиционирования ± 0,025мм. (1) Точность позиционирования пластины ± 0,015мм. Токарная обработка
