Токарная обработка Taegutec Руководство по использованию Данные для расчета режимов резания Максимальная глубина первого прохода управление ЧПУ Полный про

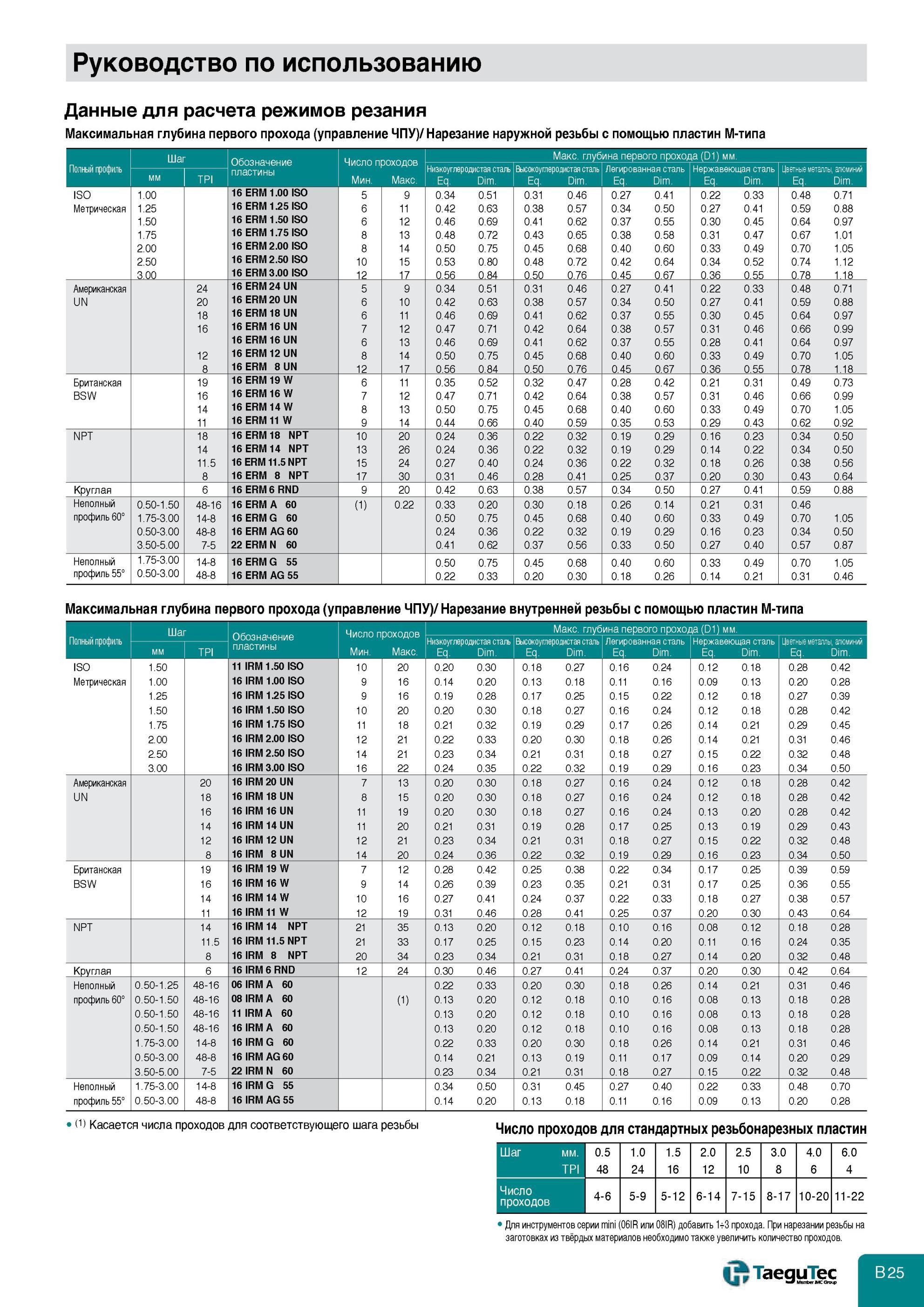

Токарная обработка Taegutec Руководство по использованию Данные для расчета режимов резания Максимальная глубина первого прохода управление ЧПУ Полный профиль Руководство по использованию Данные для расчета режимов резания Максимальная глубина первого прохода (управление ЧПУ)/ Нарезание наружной резьбы с помощью пластин М-типа Полный профиль Ша Обозначение пластины Число п ооходов Макс. глубина первого прохода (D1) мм. Низкоуглеродистая сталь Высокоуглеродистая сталь Легированная сталь Нержавеющая сталь Цветные металлы, алюминий мм TPI Мин. Макс. Eq. Dim. Eq. Dim. Eq. Dim. Eq. Dim. Eq. Dim. ISO 1.00 16 ERM 1.00 ISO 5 9 0.34 0.51 0.31 0.46 0.27 0.41 0.22 0.33 0.48 0.71 Метрическая 1.25 16 ERM 1.25 ISO 6 11 0.42 0.63 0.38 0.57 0.34 0.50 0.27 0.41 0.59 0.88 1.50 16 ERM 1.50 ISO 6 12 0.46 0.69 0.41 0.62 0.37 0.55 0.30 0.45 0.64 0.97 1.75 16 ERM 1.75 ISO 8 13 0.48 0.72 0.43 0.65 0.38 0.58 0.31 0.47 0.67 1.01 2.00 16 ERM 2.00 ISO 8 14 0.50 0.75 0.45 0.68 0.40 0.60 0.33 0.49 0.70 1.05 2.50 16 ERM 2.50 ISO 10 15 0.53 0.80 0.48 0.72 0.42 0.64 0.34 0.52 0.74 1.12 3.00 16 ERM 3.00 ISO 12 17 0.56 0.84 0.50 0.76 0.45 0.67 0.36 0.55 0.78 1.18 Американская 24 16 ERM 24 UN 5 9 0.34 0.51 0.31 0.46 0.27 0.41 0.22 0.33 0.48 0.71 UN 20 16 ERM 20 UN 6 10 0.42 0.63 0.38 0.57 0.34 0.50 0.27 0.41 0.59 0.88 18 16 ERM 18 UN 6 11 0.46 0.69 0.41 0.62 0.37 0.55 0.30 0.45 0.64 0.97 16 16 ERM 16 UN 7 12 0.47 0.71 0.42 0.64 0.38 0.57 0.31 0.46 0.66 0.99 16 ERM 16 UN 6 13 0.46 0.69 0.41 0.62 0.37 0.55 0.28 0.41 0.64 0.97 12 16 ERM 12 UN 8 14 0.50 0.75 0.45 0.68 0.40 0.60 0.33 0.49 0.70 1.05 8 16 ERM 8 UN 12 17 0.56 0.84 0.50 0.76 0.45 0.67 0.36 0.55 0.78 1.18 Британская 19 16 ERM 19 W 6 11 0.35 0.52 0.32 0.47 0.28 0.42 0.21 0.31 0.49 0.73 BSW 16 16 ERM 16 W 7 12 0.47 0.71 0.42 0.64 0.38 0.57 0.31 0.46 0.66 0.99 14 16 ERM 14 W 8 13 0.50 0.75 0.45 0.68 0.40 0.60 0.33 0.49 0.70 1.05 11 16 ERM 11 W 9 14 0.44 0.66 0.40 0.59 0.35 0.53 0.29 0.43 0.62 0.92 NPT 18 16 ERM 18 NPT 10 20 0.24 0.36 0.22 0.32 0.19 0.29 0.16 0.23 0.34 0.50 14 16 ERM 14 NPT 13 26 0.24 0.36 0.22 0.32 0.19 0.29 0.14 0.22 0.34 0.50 11.5 16 ERM 11.5 NPT 15 24 0.27 0.40 0.24 0.36 0.22 0.32 0.18 0.26 0.38 0.56 8 16 ERM 8 NPT 17 30 0.31 0.46 0.28 0.41 0.25 0.37 0.20 0.30 0.43 0.64 Круглая 6 16 ERM 6 RND 9 20 0.42 0.63 0.38 0.57 0.34 0.50 0.27 0.41 0.59 0.88 Неполный 0.50-1.50 48-16 16 ERM A 60 (1) 0.22 0.33 0.20 0.30 0.18 0.26 0.14 0.21 0.31 0.46 профиль 60° 1.75-3.00 14-8 16 ERM G 60 0.50 0.75 0.45 0.68 0.40 0.60 0.33 0.49 0.70 1.05 0.50-3.00 48-8 16 ERM AG 60 0.24 0.36 0.22 0.32 0.19 0.29 0.16 0.23 0.34 0.50 3.50-5.00 7-5 22 ERM N 60 0.41 0.62 0.37 0.56 0.33 0.50 0.27 0.40 0.57 0.87 Неполный 1.75-3.00 14-8 16 ERM G 55 0.50 0.75 0.45 0.68 0.40 0.60 0.33 0.49 0.70 1.05 профиль 55° 0.50-3.00 48-8 16 ERM AG 55 0.22 0.33 0.20 0.30 0.18 0.26 0.14 0.21 0.31 0.46 Максимальная глубина первого прохода (управление ЧПУ)/ Нарезание внутренней резьбы с помощью пластин М-типа Полный профиль Ша Обозначение ПЯРТМНк Число проходов Низкоуглер одистая сталь Высокоугл Макс. глубина пе еродистая сталь Легиро эвого прохода (D1) мм занная сталь Нержавею щая сталь Цветные м еталлы, алюминий мм TPI 1 IJ luv 1 Klrl Dl Мин. Макс. Eq. Dim. Eq. Dim. Eq. Dim. Eq. Dim. Eq. Dim. ISO 1.50 11 IRM 1.50 ISO 10 20 0.20 0.30 0.18 0.27 0.16 0.24 0.12 0.18 0.28 0.42 Метрическая 1.00 16 IRM 1.00 ISO 9 16 0.14 0.20 0.13 0.18 0.11 0.16 0.09 0.13 0.20 0.28 1.25 16 IRM 1.25 ISO 9 16 0.19 0.28 0.17 0.25 0.15 0.22 0.12 0.18 0.27 0.39 1.50 16 IRM 1.50 ISO 10 20 0.20 0.30 0.18 0.27 0.16 0.24 0.12 0.18 0.28 0.42 1.75 16 IRM 1.75 ISO 11 18 0.21 0.32 0.19 0.29 0.17 0.26 0.14 0.21 0.29 0.45 2.00 16 IRM 2.00 ISO 12 21 0.22 0.33 0.20 0.30 0.18 0.26 0.14 0.21 0.31 0.46 2.50 16 IRM 2.50 ISO 14 21 0.23 0.34 0.21 0.31 0.18 0.27 0.15 0.22 0.32 0.48 3.00 16 IRM 3.00 ISO 16 22 0.24 0.35 0.22 0.32 0.19 0.29 0.16 0.23 0.34 0.50 Американская 20 16 IRM 20 UN 7 13 0.20 0.30 0.18 0.27 0.16 0.24 0.12 0.18 0.28 0.42 UN 18 16 IRM 18 UN 8 15 0.20 0.30 0.18 0.27 0.16 0.24 0.12 0.18 0.28 0.42 16 16 IRM 16 UN 11 19 0.20 0.30 0.18 0.27 0.16 0.24 0.13 0.20 0.28 0.42 14 16 IRM 14 UN 11 20 0.21 0.31 0.19 0.28 0.17 0.25 0.13 0.19 0.29 0.43 12 16 IRM 12 UN 12 21 0.23 0.34 0.21 0.31 0.18 0.27 0.15 0.22 0.32 0.48 8 16 IRM 8 UN 14 20 0.24 0.36 0.22 0.32 0.19 0.29 0.16 0.23 0.34 0.50 Британская 19 16 IRM 19 W 7 12 0.28 0.42 0.25 0.38 0.22 0.34 0.17 0.25 0.39 0.59 BSW 16 16 IRM 16 W 9 14 0.26 0.39 0.23 0.35 0.21 0.31 0.17 0.25 0.36 0.55 14 16 IRM 14 W 10 16 0.27 0.41 0.24 0.37 0.22 0.33 0.18 0.27 0.38 0.57 11 16 IRM 11 W 12 19 0.31 0.46 0.28 0.41 0.25 0.37 0.20 0.30 0.43 0.64 NPT 14 16 IRM 14 NPT 21 35 0.13 0.20 0.12 0.18 0.10 0.16 0.08 0.12 0.18 0.28 11.5 16 IRM 11.5 NPT 21 33 0.17 0.25 0.15 0.23 0.14 0.20 0.11 0.16 0.24 0.35 8 16 IRM 8 NPT 20 34 0.23 0.34 0.21 0.31 0.18 0.27 0.14 0.20 0.32 0.48 Круглая 6 16 IRM 6 RND 12 24 0.30 0.46 0.27 0.41 0.24 0.37 0.20 0.30 0.42 0.64 Неполный 0.50-1.25 48-16 06 IRM A 60 0.22 0.33 0.20 0.30 0.18 0.26 0.14 0.21 0.31 0.46 профиль 60° 0.50-1.50 48-16 08 IRM A 60 (1) 0.13 0.20 0.12 0.18 0.10 0.16 0.08 0.13 0.18 0.28 0.50-1.50 48-16 11 IRM A 60 0.13 0.20 0.12 0.18 0.10 0.16 0.08 0.13 0.18 0.28 0.50-1.50 48-16 16 IRM A 60 0.13 0.20 0.12 0.18 0.10 0.16 0.08 0.13 0.18 0.28 1.75-3.00 14-8 16 IRM G 60 0.22 0.33 0.20 0.30 0.18 0.26 0.14 0.21 0.31 0.46 0.50-3.00 48-8 16 IRM AG 60 0.14 0.21 0.13 0.19 0.11 0.17 0.09 0.14 0.20 0.29 3.50-5.00 7-5 22 IRM N 60 0.23 0.34 0.21 0.31 0.18 0.27 0.15 0.22 0.32 0.48 Неполный 1.75-3.00 14-8 16 IRM G 55 0.34 0.50 0.31 0.45 0.27 0.40 0.22 0.33 0.48 0.70 профиль 55° 0.50-3.00 48-8 16 IRM AG 55 0.14 0.20 0.13 0.18 0.11 0.16 0.09 0.13 0.20 0.281) Касается числа проходов для соответствующего шага резьбы Число проходов для стандартных резьбонарезных пластин Шаг мм. I 0.5 1.0 1.5 2.0 2.5 3.0 4.0 6.0 TPI 48 24 16 12 10 8 6 4 Число проходов 4-6 5-9 5-12 6-14 7-15 8-17 10-20 11-22 Для инструментов серии mini (06IR или 08IR) добавить 1 3 прохода. При нарезании резьбы на заготовках из твёрдых материалов необходимо также увеличить количество проходов.
