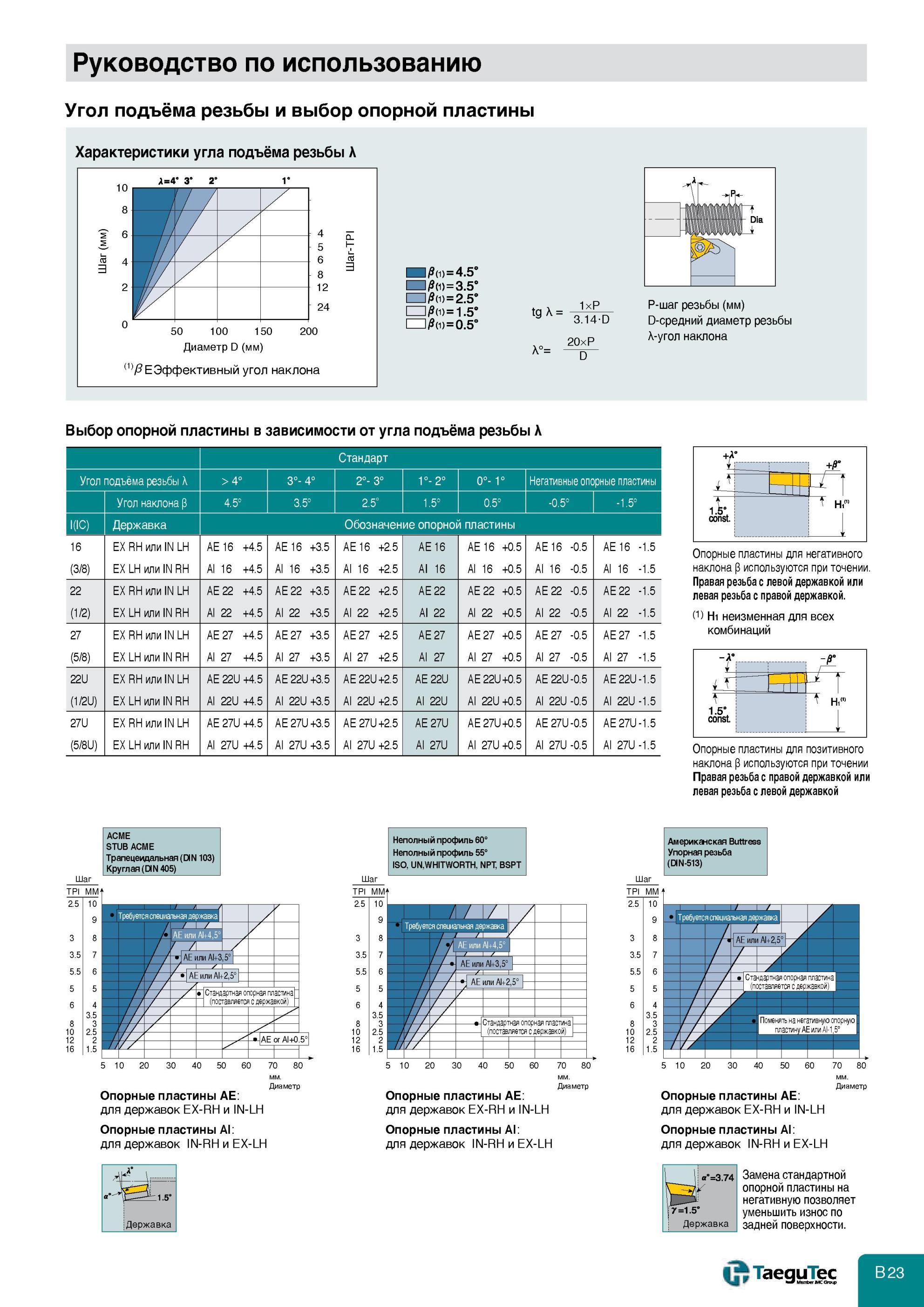

Руководство Taegutec по металлообработке Угол подъёма резьбы и выбор опорной пластины резьбонарезного токарного сборного инструмента Замена стандартной опорной пластины на негативную позволяет Руководство по использованию Угол подъёма резьбы и выбор опорной пластины Характеристики угла подъёма резьбы Диаметр D (мм) (1)в ЕЭффективный угол наклона Н3(1)=4.5° Ш/5(1)=3.5° Ш/5(1)=2.5° Ш/8(1) =1.5° Ш/5(1)=0.5° tg = Л°= 1хР 3.14 D 20хР D Р-шаг резьбы (мм) D-средний диаметр резьбы Л-угол наклона Выбор опорной пластины в зависимости от угла подъёма резьбы Стандарт Угол подъёма резьбы 4° 3°- 4° 2°- 3° 1°- 2° 0°- 1° Негативные опорные пластины Угол наклона р 4.5° 3.5° 2.5° 1.5° 0.5° -0.5° -1.5° I(IC) Державка Обозначение опорной пластины 16 EX RH или IN LH AE 16 +4.5 AE 16 +3.5 AE 16 +2.5 AE 16 AE 16 +0.5 AE 16 -0.5 AE 16 -1.5 (3/8) EX LH или IN RH Al 16 +4.5 Al 16 +3.5 Al 16 +2.5 AI 16 Al 16 +0.5 Al 16 -0.5 Al 16 -1.5 22 EX RH или IN LH AE 22 +4.5 AE 22 +3.5 AE 22 +2.5 AE 22 AE 22 +0.5 AE 22 -0.5 AE 22 -1.5 (1/2) EX LH или IN RH Al 22 +4.5 Al 22 +3.5 Al 22 +2.5 AI 22 Al 22 +0.5 Al 22 -0.5 Al 22 -1.5 27 EX RH или IN LH AE 27 +4.5 AE 27 +3.5 AE 27 +2.5 AE 27 AE 27 +0.5 AE 27 -0.5 AE 27 -1.5 (5/8) EX LH или IN RH Al 27 +4.5 Al 27 +3.5 Al 27 +2.5 Al 27 Al 27 +0.5 Al 27 -0.5 Al 27 -1.5 22U EX RH или IN LH AE 22U +4.5 AE 22U +3.5 AE 22U +2.5 AE 22U AE 22U +0.5 AE 22U -0.5 AE 22U-1.5 (1/2U) EX LH или IN RH Al 22U +4.5 Al 22U +3.5 Al 22U +2.5 Al 22U Al 22U +0.5 Al 22U -0.5 Al 22U -1.5 27U EX RH или IN LH AE 27U +4.5 AE 27U +3.5 AE 27U +2.5 AE 27U AE 27U +0.5 AE 27U -0.5 AE 27U-1.5 (5/8U) EX LH или IN RH Al 27U +4.5 Al 27U +3.5 Al 27U +2.5 Al 27U Al 27U +0.5 Al 27U -0.5 Al 27U -1.5 Опорные пластины для негативного наклона р используются при точении. Правая резьба с левой державкой или левая резьба с правой державкой. (1) H1 неизменная для всех комбинаций Опорные пластины для позитивного наклона р используются при точении Правая резьба с правой державкой или левая резьба с левой державкой ACME STUB ACME Трапецеидальная (DIN 103) Круглая (DIN 405) Неполный профиль 60° Неполный профиль 55° ISO, UN,WHITWORTH, NPT, BSPT Американская Buttress Упорная резьба (DIN-513) 30 40 50 60 Опорные пластины АЕ для державок EX-RH и IN-LH Опорные пластины Al для державок IN-RH и EX-LH 70 80 мм. Диаметр Опорные пластины АЕ для державок EX-RH и IN-LH Опорные пластины Al для державок IN-RH и EX-LH 70 80 мм. Диаметр Опорные пластины АЕ для державок EX-RH и IN-LH Опорные пластины Al для державок IN-RH и EX-LH 70 80 мм. Диаметр mi i 1 a--3.74 Державка [7=1.5° Державка Замена стандартной опорной пластины на негативную позволяет уменьшить износ по задней поверхности. I TaeguTec Мел1хг1ИССЗге<4Шаг Шаг Шаг 5 10 20 5 10 20 30 40 50 60 5 10 20 30 40 50 60 Стандартная опорная пластина (поставляется с державкой) Требуется специальная державка Требуется специальная державка Стандартная опорная пластина (поставляется с державкой) Токарная обработка
