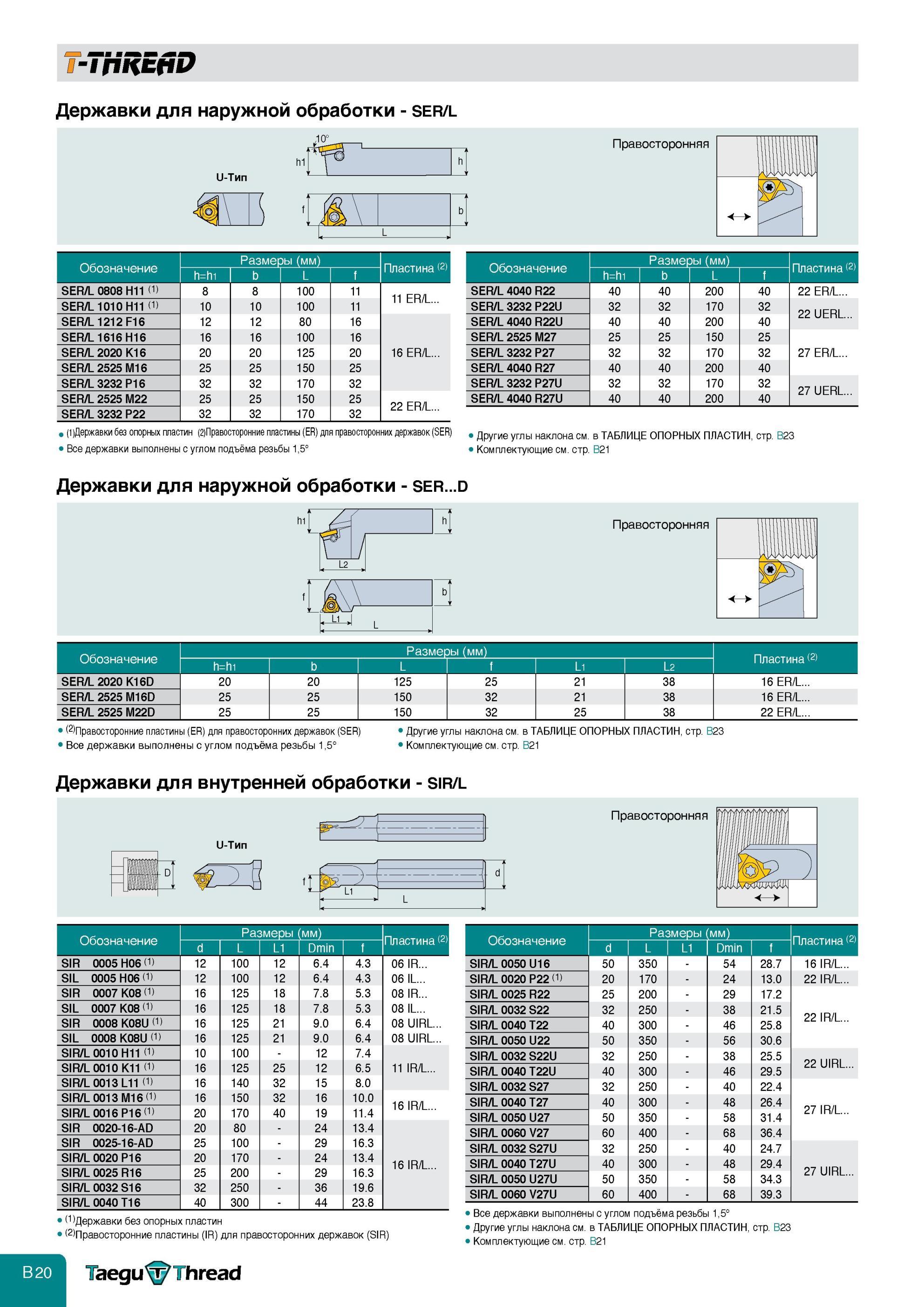

Резьбовые резцы Taegutec со сменными режущими пластинами T-THREAD Правосторонние пластины ER для правосторонних державок SER Державки для наружной обработки - ser/l ,10 U-Тип Правосторонняя Обозначение h=h1 Размер b (мм) L f Пластина (2) 1 Обозначение h=h1 Размер b (мм) L f Пластина (2) SER/L 0808 H11 (1) 8 8 100 11 11 ER/L SER/L 4040 R22 40 40 200 40 22 ER/L SER/L 1010 H11 (1) 10 10 100 11 SER/L 3232 P22U 32 32 170 32 22 UERL SER/L 1212 F16 12 12 80 16 SER/L 4040 R22U 40 40 200 40 SER/L 1616 H16 16 16 100 16 SER/L 2525 M27 25 25 150 25 SER/L 2020 K16 20 20 125 20 16 ER/L SER/L 3232 P27 32 32 170 32 27 ER/L SER/L 2525 M16 25 25 150 25 SER/L 4040 R27 40 40 200 40 SERL 3232 P16 32 32 170 32 SER/L 3232 P27U 32 32 170 32 27 UERL SER/L 2525 M22 25 25 150 25 22 ER/L SER/L 4040 R27U 40 40 200 40 SER/L 3232 P22 32 32 170 32 (1)Державки без опорных пластин (2)Правосторонние пластины (ER) для правосторонних державок (SER) Все державки выполнены с углом подъёма резьбы 1,5° Державки для наружной обработки - SERD Другие углы наклона см. в ТАБЛИЦЕ ОПОРНЫХ ПЛАСТИН, стр. B23 Комплектующие см. стр. B21 Обозначение h=h1 b Размер L (мм) f L1 L2 Пластина (2) SER/L 2020 K16D 20 20 125 25 21 38 16 ER/L SER/L 2525 M16D 25 25 150 32 21 38 16 ER/L SER/L 2525 M22D 25 25 150 32 25 38 22 ER/L (2)Правосторонние пластины (ER) для правосторонних державок (SER) Все державки выполнены с углом подъёма резьбы 1,5° Другие углы наклона см. в ТАБЛИЦЕ ОПОРНЫХ ПЛАСТИН, стр. B23 Комплектующие см. стр. B21 Державки для внутренней обработки - sir/l Правосторонняя U-Тип Обозначение d 1 Размеры (мм) L 1 L1 1 Dmin I Пластина (2) SIR 0005 H06 (1) 12 100 12 6.4 4.3 06 IR SIL 0005 H06 (1) 12 100 12 6.4 4.3 06 IL SIR 0007 K08 (1) 16 125 18 7.8 5.3 08 IR SIL 0007 K08 (1) 16 125 18 7.8 5.3 08 IL SIR 0008 K08U (1) 16 125 21 9.0 6.4 08 UIRL.. SIL 0008 K08U (1) 16 125 21 9.0 6.4 08 UIRL.. SIR/L 0010 H11 (1) 10 100 - 12 7.4 SIR/L 0010 K11 (1) 16 125 25 12 6.5 11 IR/L SIR/L 0013 L11 (1) 16 140 32 15 8.0 SIR/L 0013 M16 (1) 16 150 32 16 10.0 16 IR/L SIR/L 0016 P16 (1) 20 170 40 19 11.4 SIR 0020-16-AD 20 80 - 24 13.4 SIR 0025-16-AD 25 100 - 29 16.3 SIR/L 0020 P16 20 170 - 24 13.4 16 IR/L SIR/L 0025 R16 25 200 - 29 16.3 SIR/L 0032 S16 32 250 - 36 19.6 SIR/L 0040 T16 40 300 - 44 23.8 Обозначение d Размеры I 1 11 мм) Dmin f Пластина2) SIR/L 0050 U16 50 350 - 54 28.7 16 IR/L SIR/L 0020 P22 0) 20 170 - 24 13.0 22 IR/L SIR/L 0025 R22 25 200 - 29 17.2 SIR/L 0032 S22 32 250 - 38 21.5 22 IR/L SIR/L 0040 T22 40 300 - 46 25.8 SIR/L 0050 U22 50 350 - 56 30.6 SIR/L 0032 S22U 32 250 - 38 25.5 22 UIRL SIR/L 0040 T22U 40 300 - 46 29.5 SIR/L 0032 S27 32 250 - 40 22.4 SIR/L 0040 T27 40 300 - 48 26.4 27 IR/L SIR/L 0050 U27 50 350 - 58 31.4 SIR/L 0060 V27 60 400 - 68 36.4 SIR/L 0032 S27U 32 250 - 40 24.7 SIR/L 0040 T27U 40 300 - 48 29.4 27 UIRL SIR/L 0050 U27U 50 350 - 58 34.3 SIR/L 0060 V27U 60 400 - 68 39.3 (1)Державки без опорных пластин (2)Правосторонние пластины (IR) для правосторонних державок (SIR) Все державки выполнены с углом подъёма резьбы 1,5° Другие углы наклона см. в ТАБЛИЦЕ ОПОРНЫХ ПЛАСТИН, стр. B23 Комплектующие см. стр. B21 TaeguThread h h1 d L
