Токарная обработка Резцы Taegutec резьбовые со сменными режущими пластинами T-THREAD Система обозначений Принцип кодирования и маркировки Длина державки Р Каталог TAEGUTEC 2013 Инструмент и оснастка Стр. B19 0221 Lab2u

Обновлено 2020-04-11 06:58:46

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding TAEGUTEC \| Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

221 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.B19

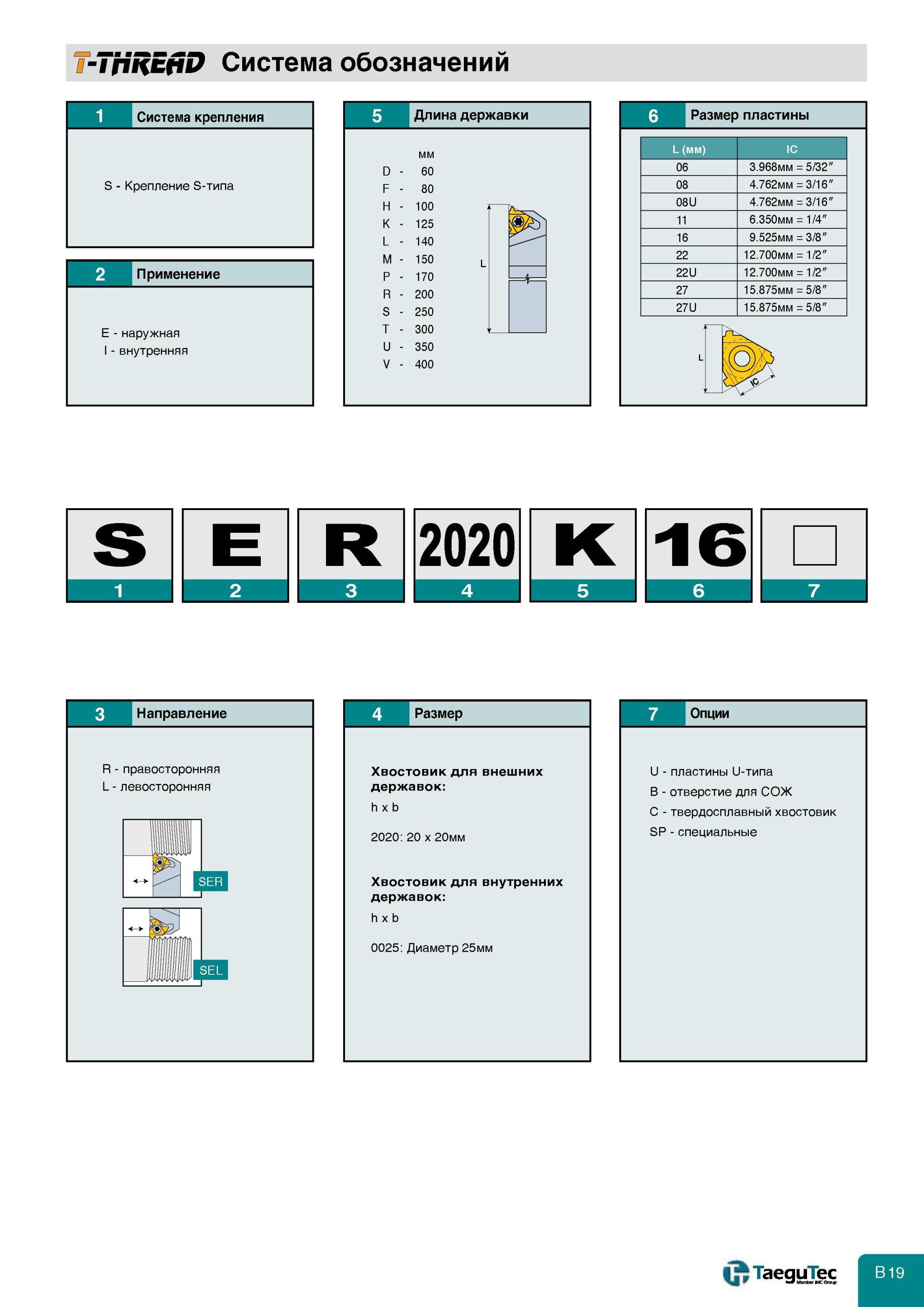

Токарная обработка Резцы Taegutec резьбовые со сменными режущими пластинами T-THREAD Система обозначений Принцип кодирования и маркировки Длина державки Р Токарная обработка Резцы Taegutec резьбовые со сменными режущими пластинами T-THREAD Система обозначений Принцип кодирования и маркировки Длина державки Размер плас Система обозначений Система крепления S - Крепление S-типа E - наружная I - внутренняя K 1 1 2 Применение U Длина державки мм 60 80 H - 100 D -F - 125 L - 140 M - 150 P - 170 R - 200 S - 250 T - 300 350 V - 400 Размер пластины L (мм) IC 06 3.968мм = 5/32" 08 4.762мм = 3/16" 08U 4.762мм = 3/16" 11 6.350мм = 1/4" 16 9.525мм = 3/8" 22 12.700мм = 1/2" 22U 12.700мм = 1/2" 27 15.875мм = 5/8" 27U 15.875мм = 5/8" S E R 2020 K 16 Направление R - правосторонняя L - левосторонняя Опции U - пластины U-типа B - отверстие для СОЖ C - твердосплавный хвостовик SP - специальные i TaequTec 1 5 6 3 Размер Хвостовик для внешних державок h x b 2020 20 x 20мм Хвостовик для внутренних державок h x b 0025 Диаметр 25мм
