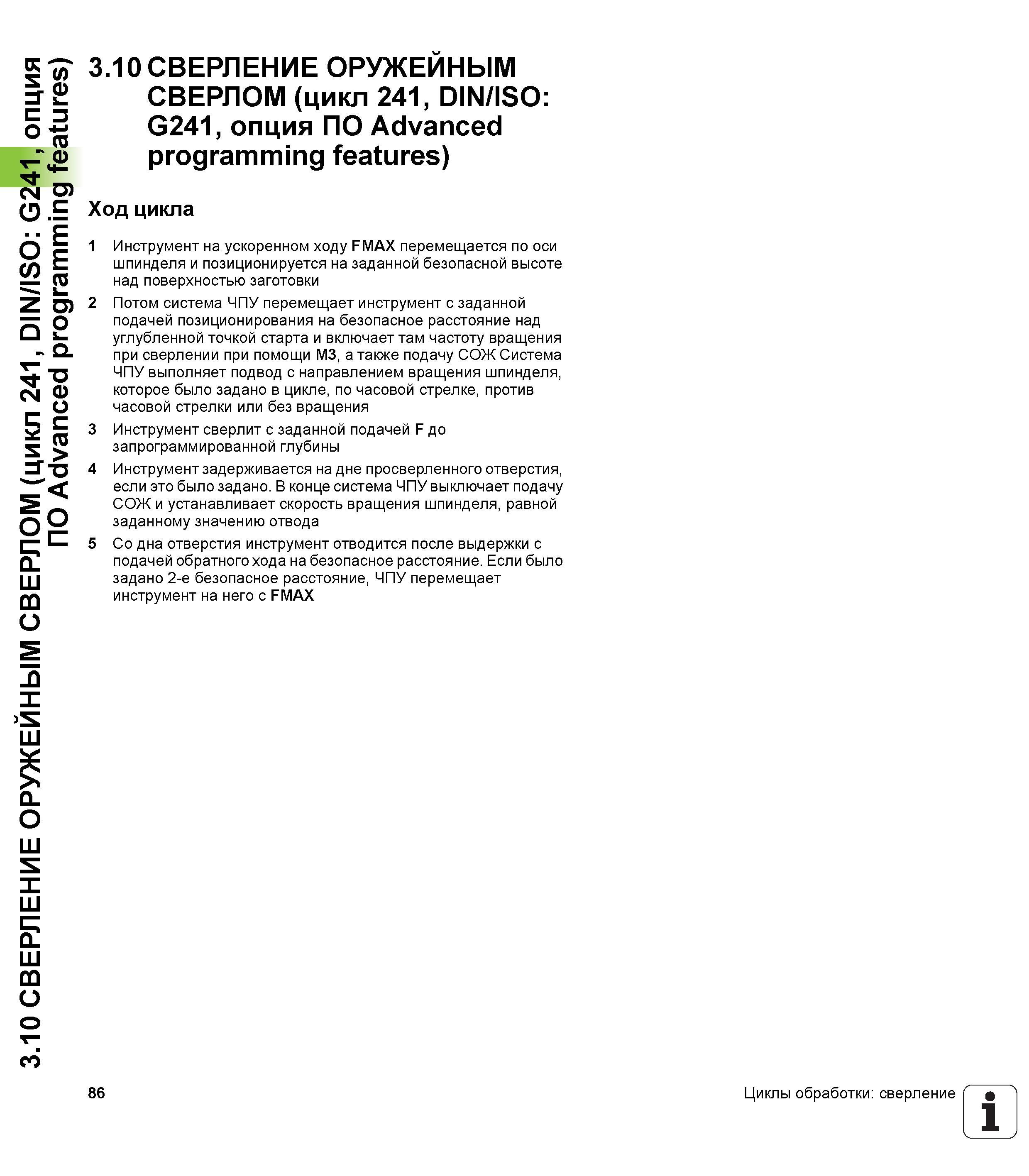

3.10 СВЕРЛЕНИЕ ОРУЖЕЙНЫМ СВЕРЛОМ (цикл 241, DIN/ISO G241, опция ПО Advanced programming features) 3.10 СВЕРЛЕНИЕ ОРУЖЕЙНЫМ СВЕРЛОМ (цикл 241, DIN/ISO G241, опция ПО Advanced programming features) Ход цикла 1 Инструмент на ускоренном ходу FMAX перемещается по оси шпинделя и позиционируется на заданной безопасной высоте над поверхностью заготовки 2 Потом система ЧПУ перемещает инструмент с заданной подачей позиционирования на безопасное расстояние над углубленной точкой старта и включает там частоту вращения при сверлении при помощи M3, а также подачу СОЖ Система ЧПУ выполняет подвод с направлением вращения шпинделя, которое было задано в цикле, по часовой стрелке, против часовой стрелки или без вращения 3 Инструмент сверлит с заданной подачей F до запрограммированной глубины 4 Инструмент задерживается на дне просверленного отверстия, если это было задано. В конце система ЧПУ выключает подачу СОЖ и устанавливает скорость вращения шпинделя, равной заданному значению отвода 5 Со дна отверстия инструмент отводится после выдержки с подачей обратного хода на безопасное расстояние. Если было задано 2-е безопасное расстояние, ЧПУ перемещает инструмент на него с FMAX 86 Циклы обработки сверление 1
