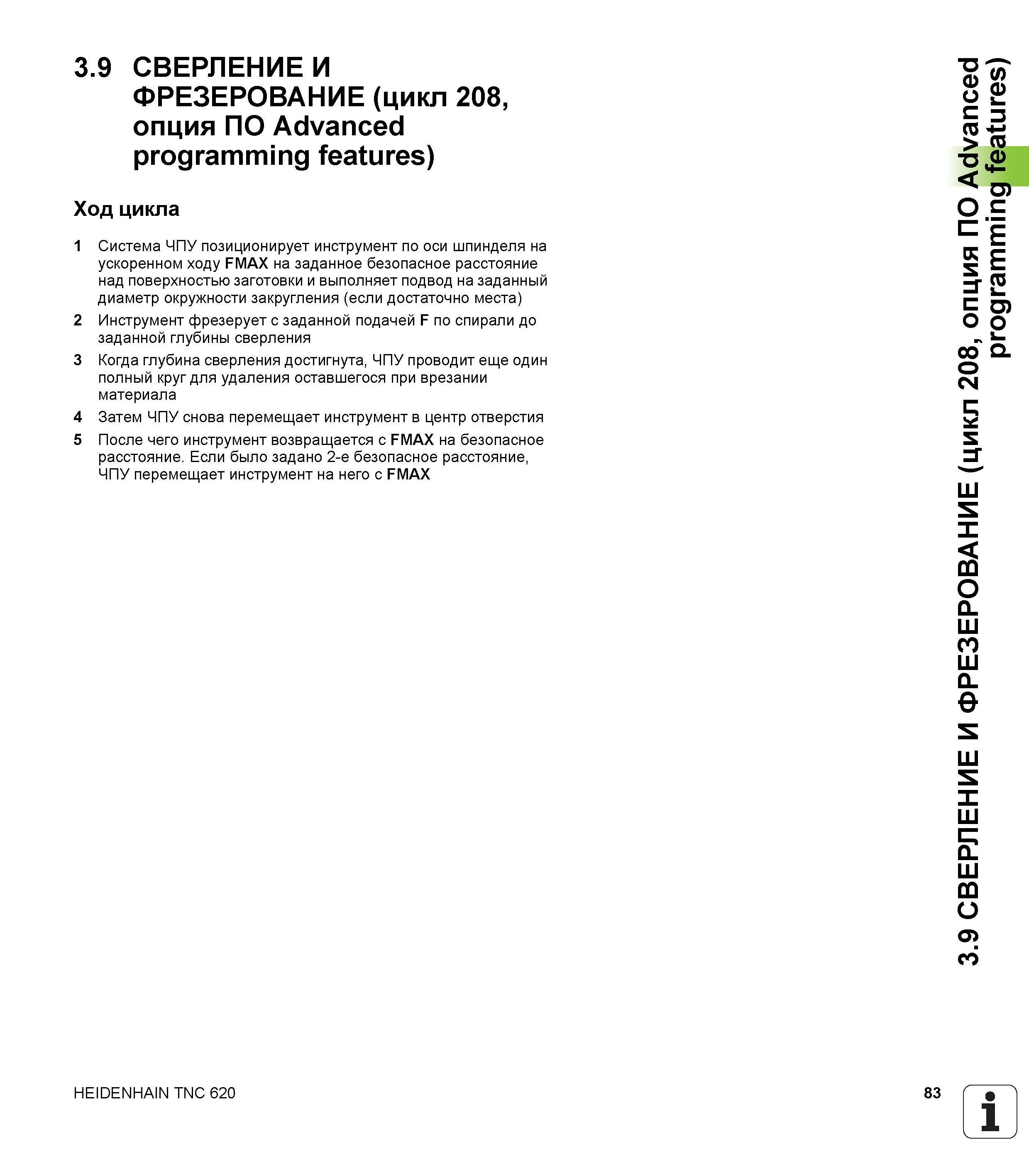

3.9 СВЕРЛЕНИЕ И ФРЕЗЕРОВАНИЕ (цикл 208, опция ПО Advanced programming features) Ход цикла 1 Система ЧПУ позиционирует инструмент по оси шпинделя на ускоренном ходу FMAX на заданное безопасное расстояние над поверхностью заготовки и выполняет подвод на заданный диаметр окружности закругления (если достаточно места) 2 Инструмент фрезерует с заданной подачей F по спирали до заданной глубины сверления 3 Когда глубина сверления достигнута, ЧПУ проводит еще один полный круг для удаления оставшегося при врезании материала 4 Затем ЧПУ снова перемещает инструмент в центр отверстия 5 После чего инструмент возвращается с FMAX на безопасное расстояние. Если было задано 2-е безопасное расстояние, ЧПУ перемещает инструмент на него с FMAX HEIDENHAIN TNC 620 83 1 Ч 3.9 СВЕРЛЕНИЕ И ФРЕЗЕРОВАНИЕ (цикл 208, опция ПО Advanced programming features)
