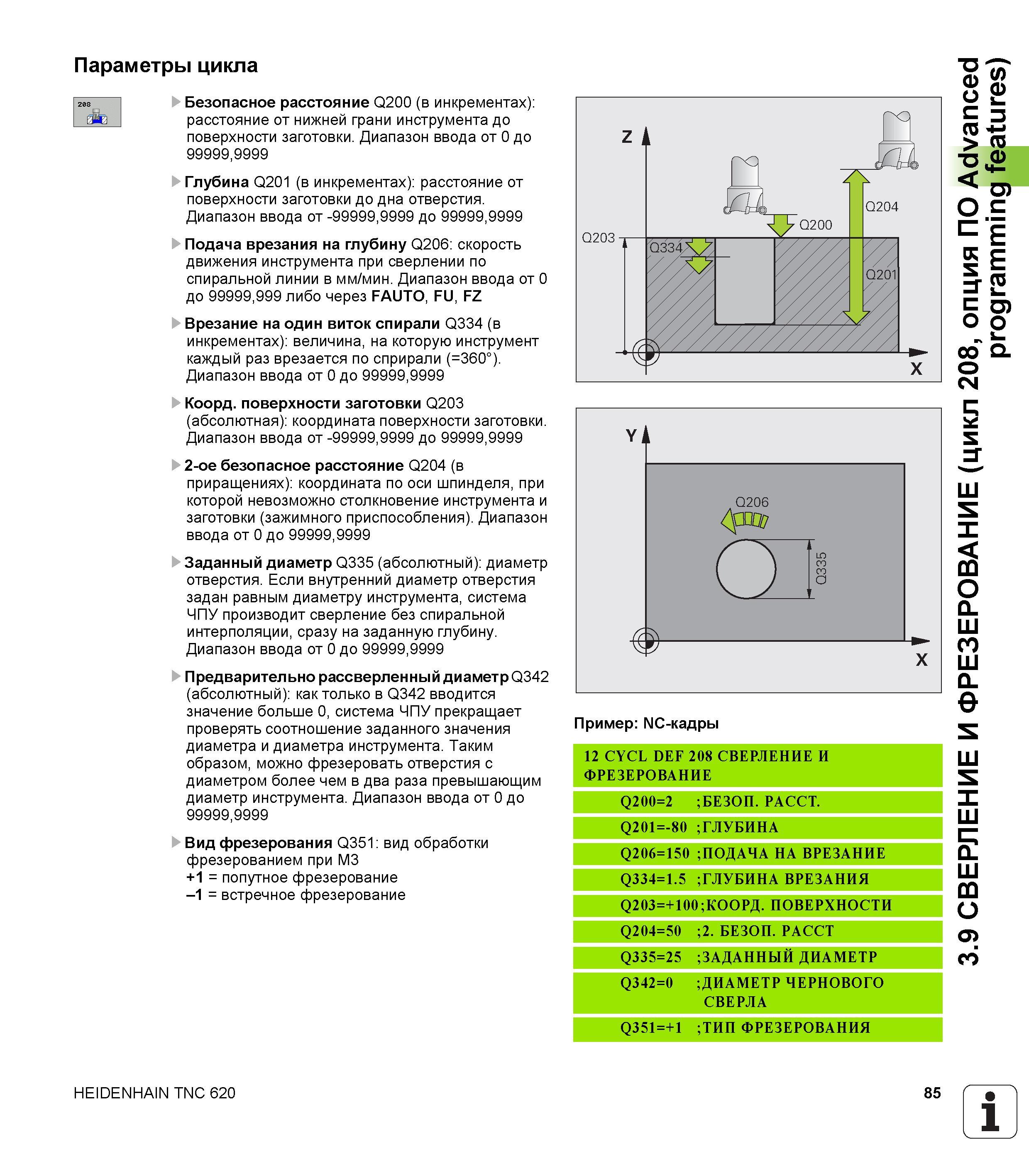

Параметры цикла Безопасное расстояние Q200 (в инкрементах) расстояние от нижней грани инструмента до поверхности заготовки. Диапазон ввода от 0 до 99999.9999 Глубина Q201 (в инкрементах) расстояние от поверхности заготовки до дна отверстия. Диапазон ввода от -99999,9999 до 99999,9999 Подача врезания на глубину Q206 скорость движения инструмента при сверлении по спиральной линии в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FaUTo, FU, FZ Врезание на один виток спирали Q334 (в инкрементах) величина, на которую инструмент каждый раз врезается по сприрали (=360°). Диапазон ввода от 0 до 99999,9999 Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безопасное расстояние Q204 (в приращениях) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 Заданный диаметр Q335 (абсолютный) диаметр отверстия. Если внутренний диаметр отверстия задан равным диаметру инструмента, система ЧПУ производит сверление без спиральной интерполяции, сразу на заданную глубину. Диапазон ввода от 0 до 99999,9999 Предварительно рассверленный диаметр Q342 (абсолютный) как только в Q342 вводится значение больше 0, система ЧПУ прекращает проверять соотношение заданного значения диаметра и диаметра инструмента. Таким образом, можно фрезеровать отверстия с диаметром более чем в два раза превышающим диаметр инструмента. Диапазон ввода от 0 до 99999.9999 Вид фрезерования Q351 вид обработки фрезерованием при M3 +1 = попутное фрезерование -1 = встречное фрезерование Пример NC-кадры 12 CYCL DEF 208 СВЕРЛЕНИЕ И ФРЕЗЕРОВАНИЕ Q200=2 ;БЕЗОП. РАССТ. Q201=-80 ;ГЛУБИНА Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ Q334=1.5 ;ГЛУБИНА ВРЕЗАНИЯ Q203=+100;КООРД. ПОВЕРХНОСТИ Q204=50 ;2. БЕЗОП. РАССТ Q335=25 ;ЗАДАННЫЙ ДИАМЕТР Q342=0 ;ДИАМЕТР ЧЕРНОВОГО СВЕРЛА Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ HEIDENHAIN TNC 620 85 1 Ч 3.9 СВЕРЛЕНИЕ И ФРЕЗЕРОВАНИЕ (цикл 208, опция ПО Advanced programming features)
