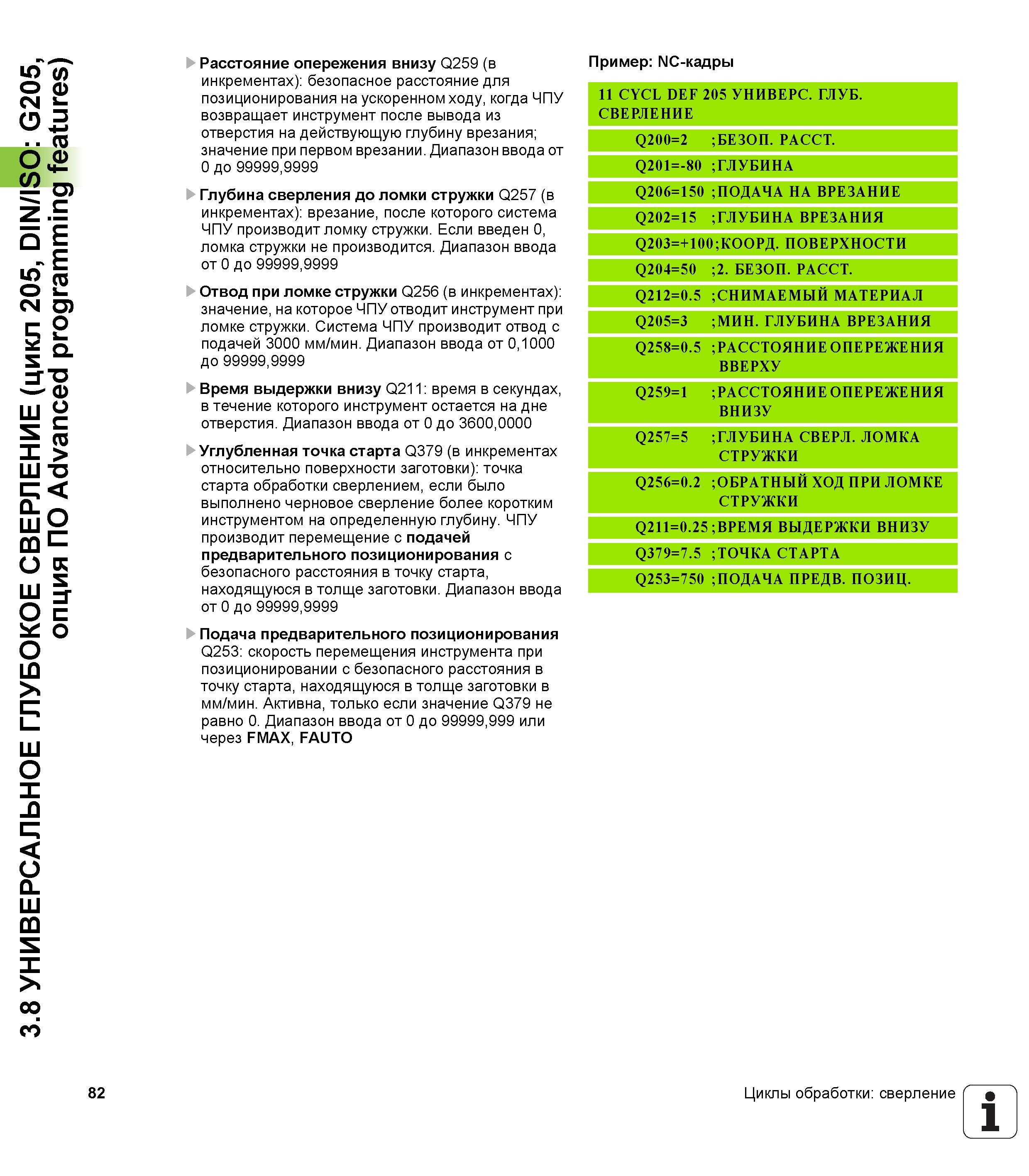

3.8 УНИВЕРСАЛЬНОЕ ГЛУБОКОЕ СВЕРЛЕНИЕ (цикл 205, DIN/ISO G205, опция ПО Advanced programming features) Расстояние опережения внизу Q259 (в инкрементах) безопасное расстояние для позиционирования на ускоренном ходу, когда ЧПУ возвращает инструмент после вывода из отверстия на действующую глубину врезания; значение при первом врезании. Диапазон ввода от 0 до 99999,9999 Глубина сверления до ломки стружки Q257 (в инкрементах) врезание, после которого система ЧПУ производит ломку стружки. Если введен 0, ломка стружки не производится. Диапазон ввода от 0 до 99999,9999 Отвод при ломке стружки Q256 (в инкрементах) значение, на которое ЧПУ отводит инструмент при ломке стружки. Система ЧПУ производит отвод с подачей 3000 мм/мин. Диапазон ввода от 0,1000 до 99999,9999 Время выдержки внизу Q211 время в секундах, в течение которого инструмент остается на дне отверстия. Диапазон ввода от 0 до 3600,0000 Углубленная точка старта Q379 (в инкрементах относительно поверхности заготовки) точка старта обработки сверлением, если было выполнено черновое сверление более коротким инструментом на определенную глубину. ЧПУ производит перемещение с подачей предварительного позиционирования с безопасного расстояния в точку старта, находящуюся в толще заготовки. Диапазон ввода от 0 до 99999,9999 Подача предварительного позиционирования Q253 скорость перемещения инструмента при позиционировании с безопасного расстояния в точку старта, находящуюся в толще заготовки в мм/мин. Активна, только если значение Q379 не равно 0. Диапазон ввода от 0 до 99999,999 или через FMAX, FAUTO Пример NC-кадры 11 CYCL DEF 205 УНИВЕРС. ГЛУБ. СВЕРЛЕНИЕ Q200=2 БЕЗОП. РАССТ. Q201=-80 ГЛУБИНА Q206=150 ПОДАЧА НА ВРЕЗАНИЕ Q202=15 ГЛУБИНА ВРЕЗАНИЯ Q203=+100;КООРД. ПОВЕРХНОСТИ Q204=50 2. БЕЗОП. РАССТ. Q212=0.5 СНИМАЕМЫЙ МАТЕРИАЛ Q205=3 МИН. ГЛУБИНА ВРЕЗАНИЯ Q258=0.5 РАССТОЯНИЕ ОПЕРЕЖЕНИЯ ВВЕРХУ Q259=1 РАССТОЯНИЕ ОПЕРЕЖЕНИЯ ВНИЗУ Q257=5 ГЛУБИНА СВЕРЛ. ЛОМКА СТРУЖКИ .2 0. = 6 5 2 Q ОБРАТНЫЙ ход при ломке СТРУЖКИ Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ .5 7 = 9 7 3 Q ТОЧКА СТАРТА Q253=750 ;ПОДАЧА ПРЕДВ. ПОЗИЦ. 82 Циклы обработки сверление 1
