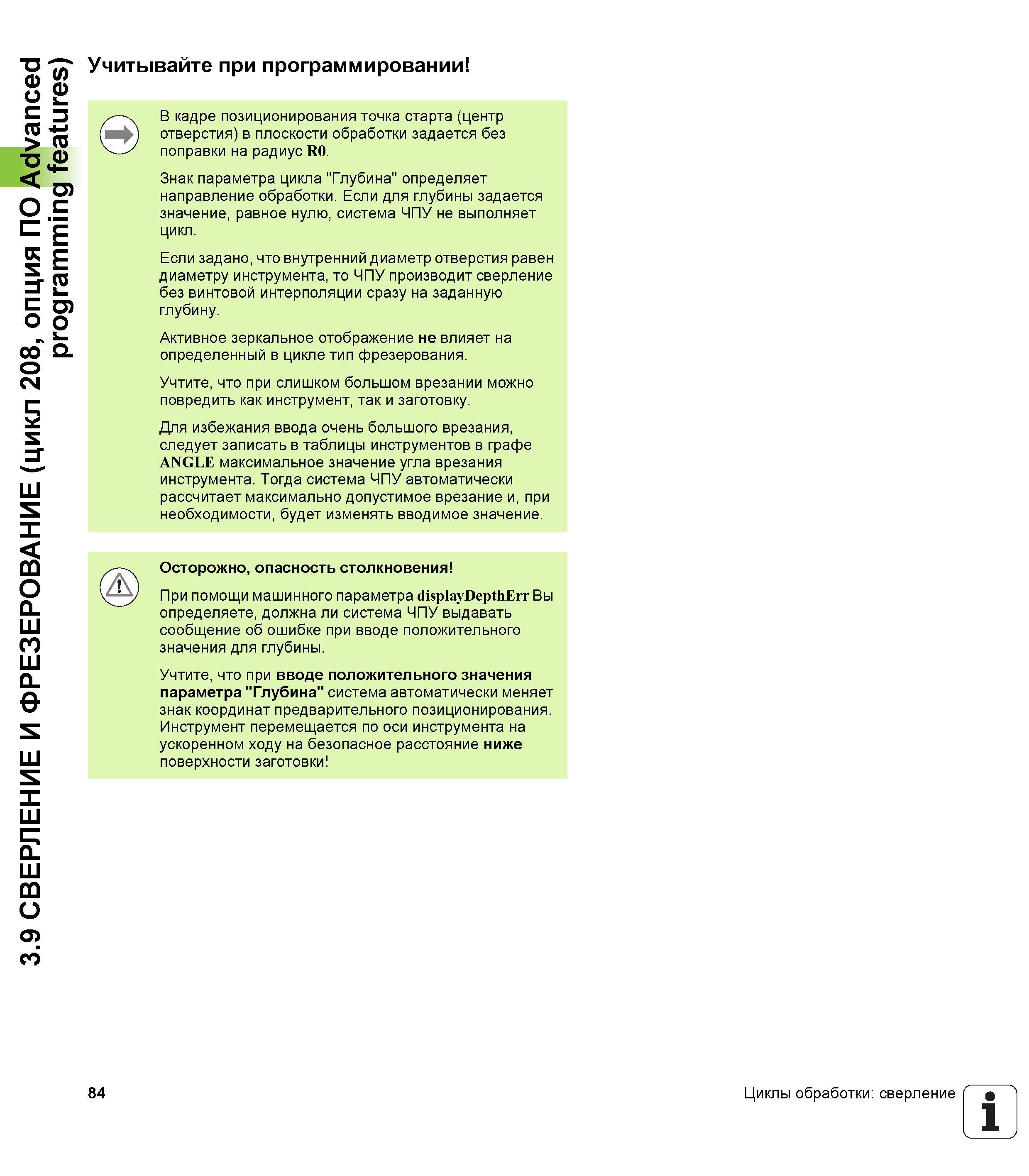

3.9 СВЕРЛЕНИЕ И ФРЕЗЕРОВАНИЕ (цикл 208, опция ПО Advanced programming features) Учитывайте при программировании В кадре позиционирования точка старта (центр отверстия) в плоскости обработки задается без поправки на радиус R0. Знак параметра цикла "Глубина" определяет направление обработки. Если для глубины задается значение, равное нулю, система ЧПУ не выполняет цикл. Если задано, что внутренний диаметр отверстия равен диаметру инструмента, то ЧПУ производит сверление без винтовой интерполяции сразу на заданную глубину. Активное зеркальное отображение не влияет на определенный в цикле тип фрезерования. Учтите, что при слишком большом врезании можно повредить как инструмент, так и заготовку. Для избежания ввода очень большого врезания, следует записать в таблицы инструментов в графе ANGLE максимальное значение угла врезания инструмента. Тогда система ЧПУ автоматически рассчитает максимально допустимое врезание и, при необходимости, будет изменять вводимое значение. Осторожно, опасность столкновения При помощи машинного параметра displayDepthErr Вы определяете, должна ли система ЧПУ выдавать сообщение об ошибке при вводе положительного значения для глубины. Учтите, что при вводе положительного значения параметра " Глубина" система автоматически меняет знак координат предварительного позиционирования. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки 84 Циклы обработки сверление 1
