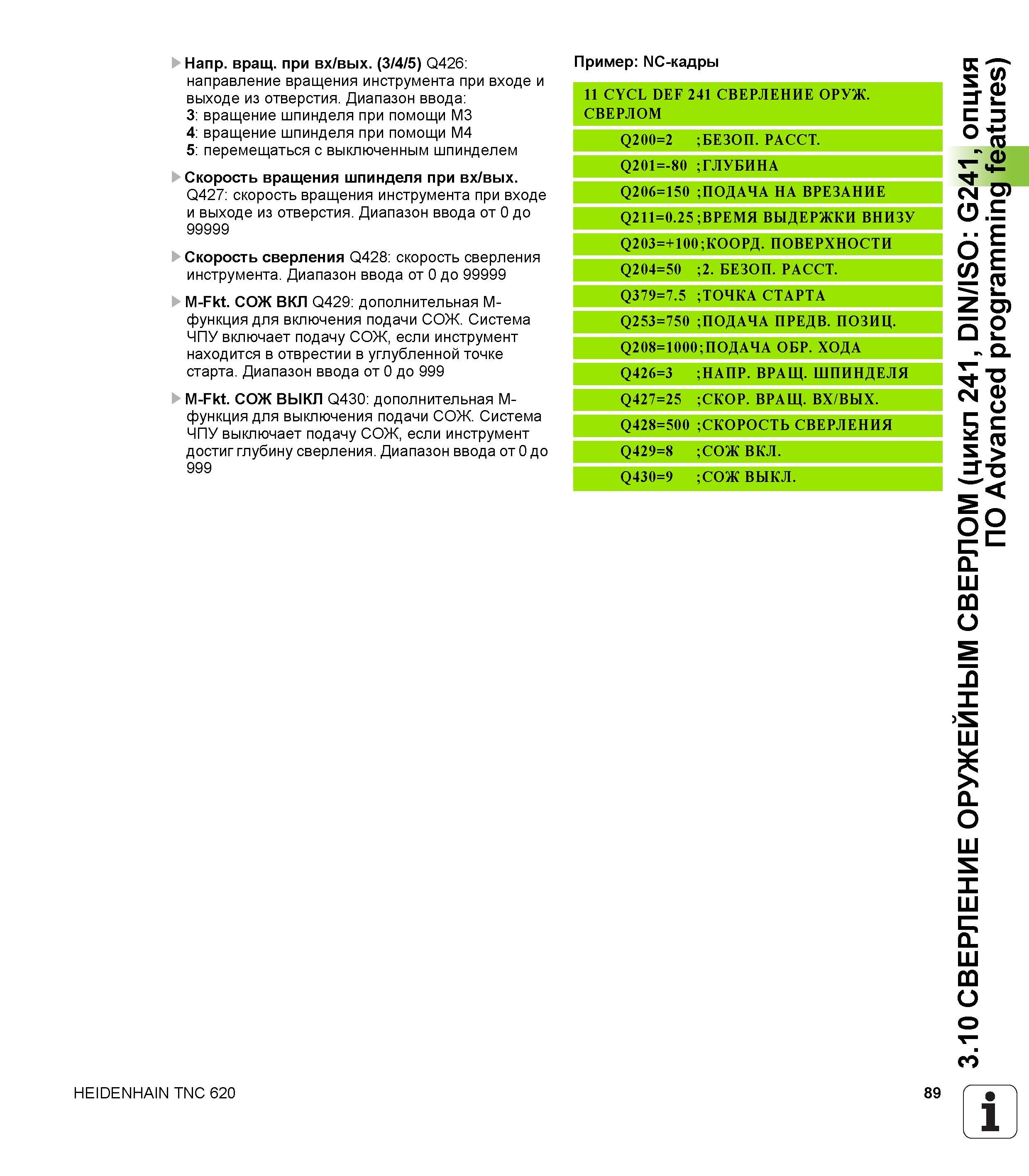

89 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.89

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 89 0089 Lab2u

Напр. вращ. при вх/вых. (3/4/5) Q426 направление вращения инструмента при входе и выходе из отверстия. Диапазон ввода 3 вращение шпинделя при помощи M3 4 вращение шпинделя при помощи M4 5 перемещаться с выключенным шпинделем Скорость вращения шпинделя при вх/вых. Q427 скорость вращения инструмента при входе и выходе из отверстия. Диапазон ввода от 0 до 99999 Скорость сверления Q428 скорость сверления инструмента. Диапазон ввода от 0 до 99999 M-Fkt. СОЖ ВКЛ Q429 дополнительная M-функция для включения подачи СОЖ. Система ЧПУ включает подачу СОЖ, если инструмент находится в отврестии в углубленной точке старта. Диапазон ввода от 0 до 999 M-Fkt. СОЖ ВЫКЛ Q430 дополнительная M-функция для выключения подачи СОЖ. Система ЧПу выключает подачу СОЖ, если инструмент достиг глубину сверления. Диапазон ввода от 0 до 999 Пример NC-кадры 11 CYCL DEF 241 СВЕРЛЕНИЕ ОРУЖ. СВЕРЛОМ Q200=2 БЕЗОП. РАССТ. Q201=-80 ГЛУБИНА Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ Q203=+100;КООРД. ПОВЕРХНОСТИ Q204=50 2. БЕЗОП. РАССТ. Q379=7.5 ТОЧКА СТАРТА 0 5 7 = 3 5 2 Q ПОДАЧА ПРЕДВ. ПОЗИЦ. Q208=1000;ПОДАЧА ОБР. ХОДА Q426=3 НАПР. ВРАЩ. ШПИНДЕЛЯ Q427=25 СКОР. ВРАЩ. ВХ/ВЫХ. Q428=500 СКОРОСТЬ СВЕРЛЕНИЯ Q429=8 СОЖ ВКЛ. Q430=9 СОЖ ВЫКЛ. HEIDENHAIN TNC 620 89 V 3.10 СВЕРЛЕНИЕ ОРУЖЕЙНЫМ СВЕРЛОМ (цикл 241, DIN/ISO G241, опция ПО Advanced programming features)
