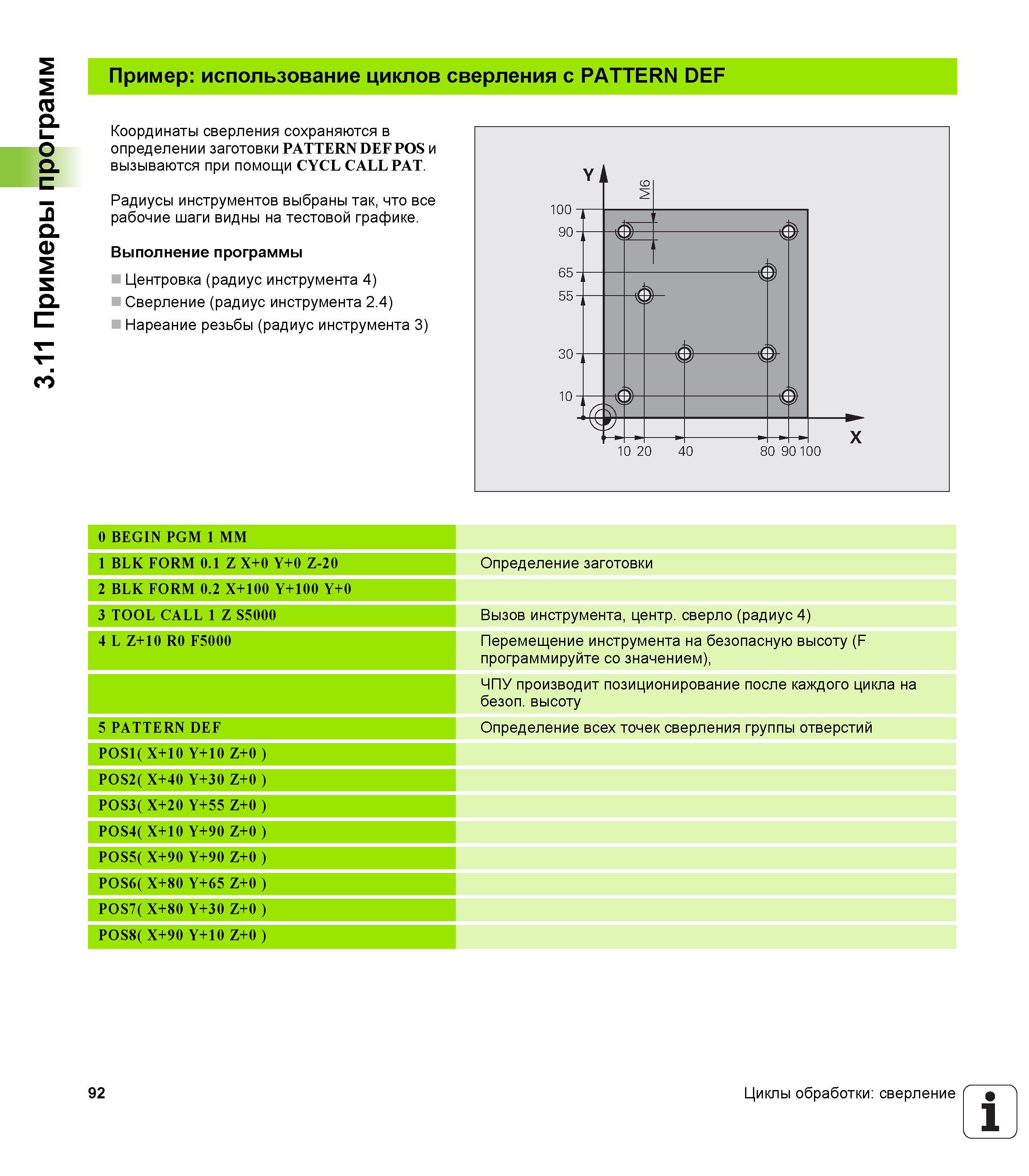

3.11 Примеры программ Пример использование циклов сверления с PATTERN DEF Координаты сверления сохраняются в определении заготовки PATTERN DEF POS и вызываются при помощи CYCL CALL PAT. Радиусы инструментов выбраны так, что все рабочие шаги видны на тестовой графике. Выполнение программы Центровка (радиус инструмента 4) Сверление (радиус инструмента 2.4) Нареание резьбы (радиус инструмента 3) 0 BEGIN PGM 1 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Определение заготовки 2 BLK FORM 0.2 X+100 Y+100 Y+0 3 TOOL CALL 1 Z S5000 Вызов инструмента, центр. сверло (радиус 4) 4 L Z+10 R0 F5000 Перемещение инструмента на безопасную высоту (F программируйте со значением), ЧПУ производит позиционирование после каждого цикла на безоп. высоту 5 PATTERN DEF Определение всех точек сверления группы отверстий POS1(X+10 Y+10Z+0) POS2( X+40 Y+30Z+0) POS3( X+20 Y+55 Z+0) POS4( X+10 Y+90 Z+0) POS5( X+90 Y+90 Z+0) POS6( X+80 Y+65 Z+0) POS7( X+80 Y+30Z+0) POS8( X+90 Y+10Z+0) 92 Циклы обработки сверление 1
