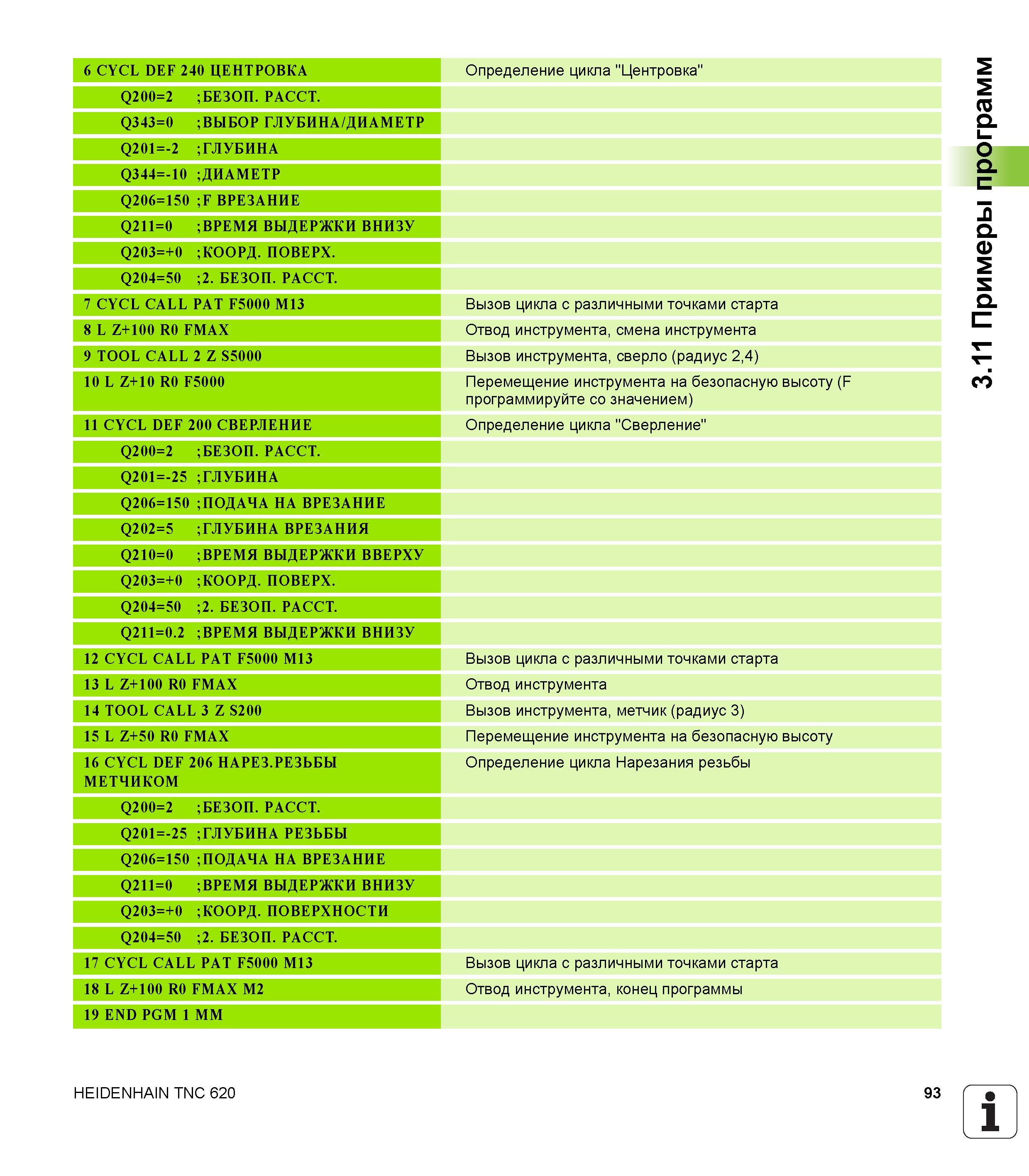

6 CYCL DEF 240 ЦЕНТРОВКА Определение цикла "Центровка" Q200=2 БЕЗОП. РАССТ. Q343=0 ВЫБОР ГЛУБИНА/ДИАМЕТР Q201=-2 ГЛУБИНА Q344=-10 ДИАМЕТР Q206=150 F ВРЕЗАНИЕ Q211=0 ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ Q203=+0 КООРД. ПОВЕРХ. Q204=50 2. БЕЗОП. РАССТ. 7 CYCL CALL PAT F5000 M13 Вызов цикла с различными точками старта 8 L Z+100 R0 FMAX Отвод инструмента, смена инструмента 9 TOOL CALL 2 Z S5000 Вызов инструмента, сверло (радиус 2,4) 10 L Z+10 R0 F5000 Перемещение инструмента на безопасную высоту (F программируйте со значением) 11 CYCL DEF 200 СВЕРЛЕНИЕ Определение цикла "Сверление" Q200=2 БЕЗОП. РАССТ. Q201=-25 ГЛУБИНА Q206=150 ПОДАЧА НА ВРЕЗАНИЕ Q202=5 ГЛУБИНА ВРЕЗАНИЯ Q210=0 ВРЕМЯ ВЫДЕРЖКИ ВВЕРХУ Q203=+0 КООРД. ПОВЕРХ. Q204=50 2. БЕЗОП. РАССТ. Q211=0.2 ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ 12 CYCL CALL PAT F5000 M13 Вызов цикла с различными точками старта 13 L Z+100 R0 FMAX Отвод инструмента 14 TOOL CALL 3 Z S200 Вызов инструмента, метчик (радиус 3) 15 L Z+50 R0 FMAX Перемещение инструмента на безопасную высоту 16 CYCL DEF 206 НАРЕЗ.РЕЗЬБЫ МЕТЧИКОМ Определение цикла Нарезания резьбы Q200=2 БЕЗОП. РАССТ. Q201=-25 ГЛУБИНА РЕЗЬБЫ Q206=150 ПОДАЧА НА ВРЕЗАНИЕ Q211=0 ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ Q203=+0 КООРД. ПОВЕРХНОСТИ Q204=50 2. БЕЗОП. РАССТ. 17 CYCL CALL PAT F5000 M13 Вызов цикла с различными точками старта 18 L Z+100 R0 FMAX M2 Отвод инструмента, конец программы 19 END PGM 1 MM HEIDENHAIN TNC 620 93 1 4 3.11 Примеры программ
