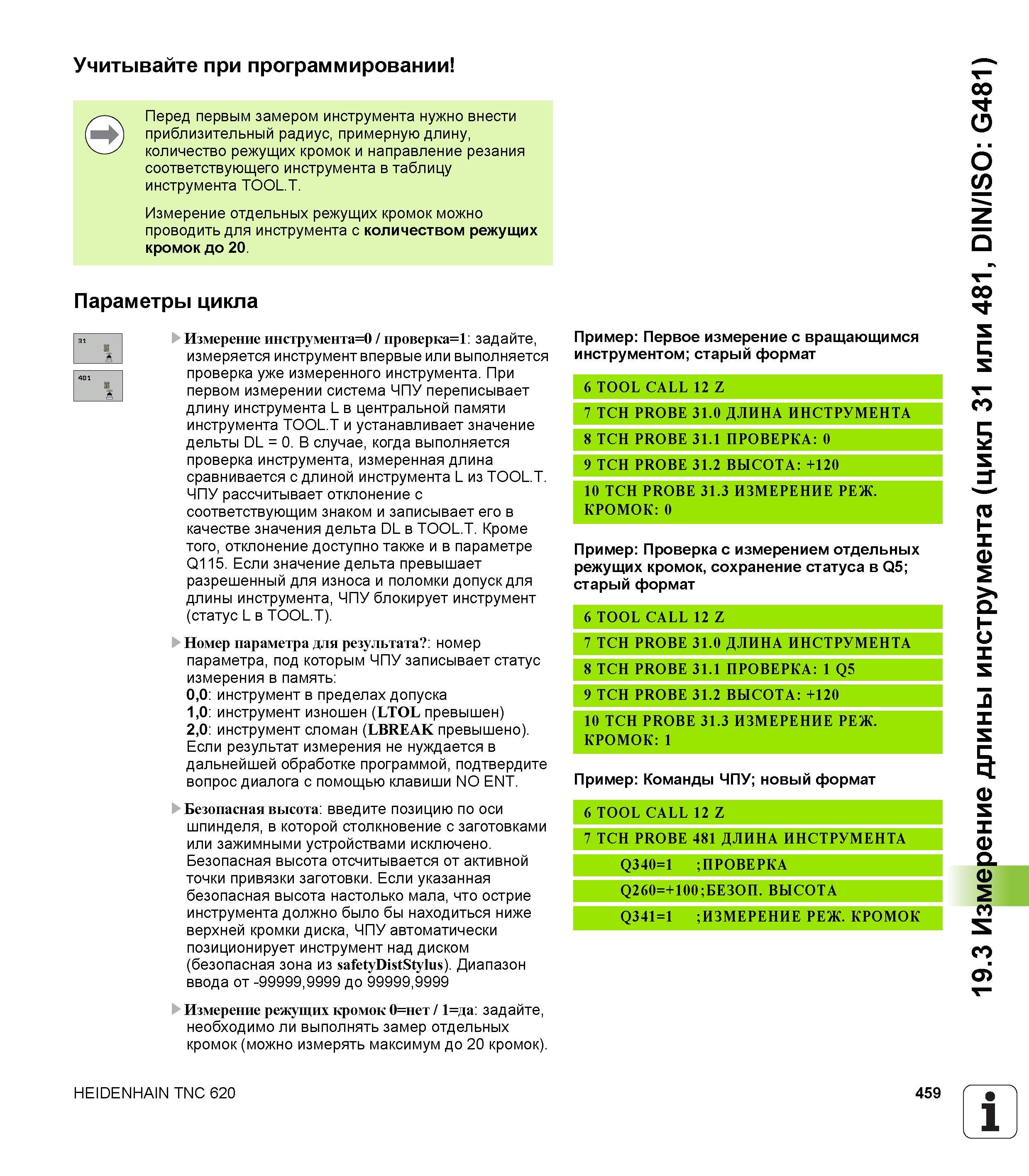

459 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.459

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 459 0459 Lab2u

Учитывайте при программировании Перед первым замером инструмента нужно внести приблизительный радиус, примерную длину, количество режущих кромок и направление резания соответствующего инструмента в таблицу инструмента TOOL.T. Измерение отдельных режущих кромок можно проводить для инструмента с количеством режущих кромок до 20. Параметры цикла я “ Измерение инструмента=0 / проверка=1 задайте, л измеряется инструмент впервые или выполняется проверка уже измеренного инструмента. При | первом измерении система ЧПУ переписывает длину инструмента L в центральной памяти инструмента TOOL.T и устанавливает значение дельты DL = 0. В случае, когда выполняется проверка инструмента, измеренная длина сравнивается с длиной инструмента L из TOOL.T. ЧПУ рассчитывает отклонение с соответствующим знаком и записывает его в качестве значения дельта DL в TOOL.T. Кроме того, отклонение доступно также и в параметре Q115. Если значение дельта превышает разрешенный для износа и поломки допуск для длины инструмента, ЧПУ блокирует инструмент (статус L в TOOL.T). Номер параметра для результата номер параметра, под которым ЧПУ записывает статус измерения в память 0,0 инструмент в пределах допуска 1,0 инструмент изношен (LTOL превышен) 2,0 инструмент сломан (LBREAK превышено). Если результат измерения не нуждается в дальнейшей обработке программой, подтвердите вопрос диалога с помощью клавиши NO ENT. Безопасная высота введите позицию по оси шпинделя, в которой столкновение с заготовками или зажимными устройствами исключено. Безопасная высота отсчитывается от активной точки привязки заготовки. Если указанная безопасная высота настолько мала, что острие инструмента должно было бы находиться ниже верхней кромки диска, ЧПУ автоматически позиционирует инструмент над диском (безопасная зона из safetyDistStylus). Диапазон ввода от -99999,9999 до 99999,9999 Измерение режущих кромок 0=нет / 1=да задайте, необходимо ли выполнять замер отдельных кромок (можно измерять максимум до 20 кромок). Пример Первое измерение с вращающимся инструментом; старый формат 6 TOOL CALL 12 Z 7 TCH PROBE 31.0 ДЛИНА ИНСТРУМЕНТА 8 TCH PROBE 31.1 ПРОВЕРКА 0 9 TCH PROBE 31.2 ВЫСОТА +120 10 TCH PROBE 31.3 ИЗМЕРЕНИЕ РЕЖ. КРОМОК 0 Пример Проверка с измерением отдельных режущих кромок, сохранение статуса в Q5; старый формат 6 TOOL CALL 12 Z 7 TCH PROBE 31.0 ДЛИНА ИНСТРУМЕНТА 8 TCH PROBE 31.1 ПРОВЕРКА 1 Q5 9 TCH PROBE 31.2 ВЫСОТА +120 10 TCH PROBE 31.3 ИЗМЕРЕНИЕ РЕЖ. КРОМОК 1 Пример Команды ЧПУ; новый формат HEIDENHAIN TNC 620 459 1 19.3 Измерение длины инструмента (цикл 31 или 481, DIN/ISO G481)
