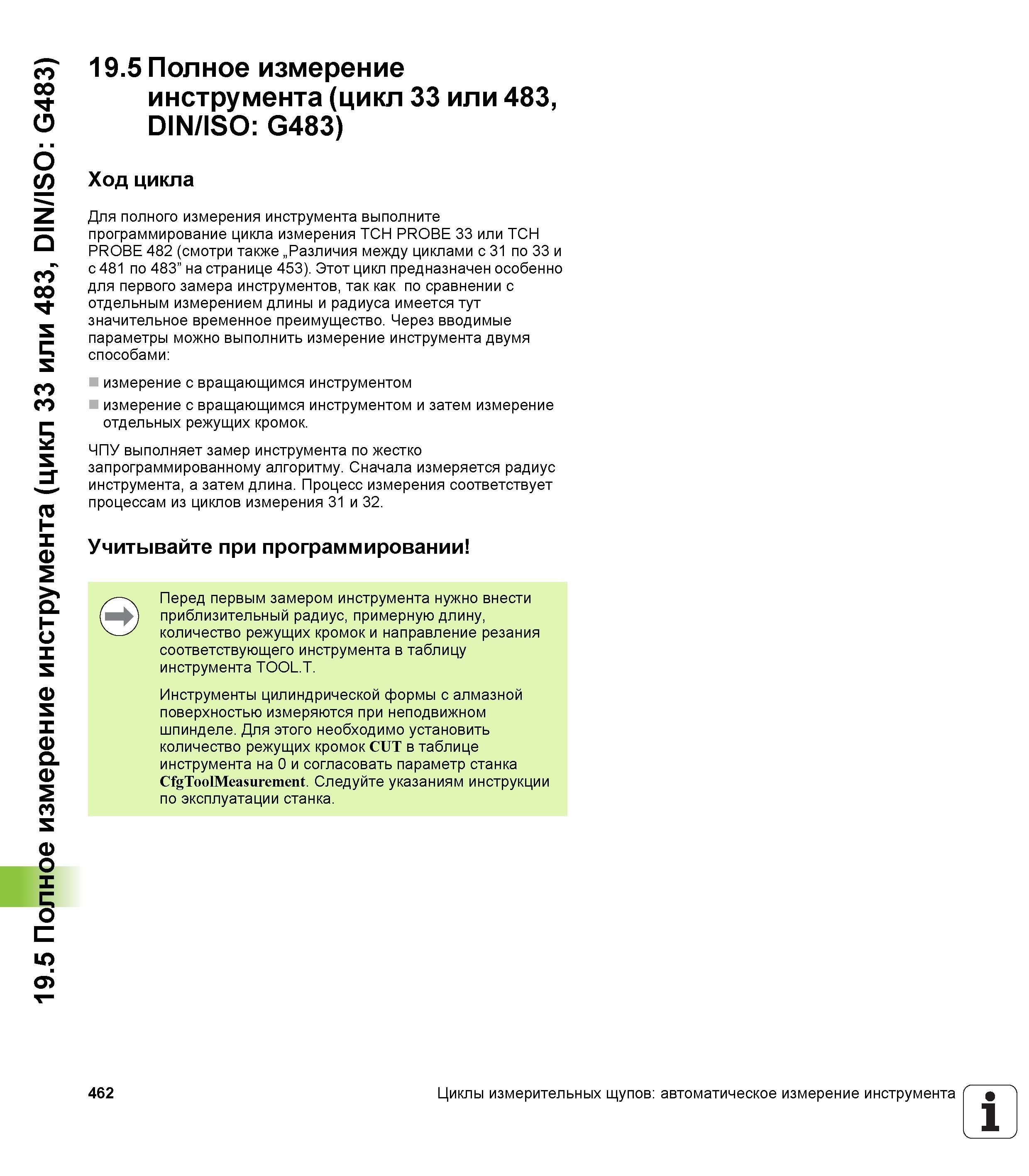

19.5 Полное измерение инструмента (цикл 33 или 483, DIN/ISO G483) 19.5 Полное измерение инструмента (цикл 33 или 483, DIN/ISO G483) Ход цикла Для полного измерения инструмента выполните программирование цикла измерения TCH PROBE 33 или TCH PROBE 482 (смотри также „Различия между циклами с 31 по 33 и с 481 по 483” на странице 453). Этот цикл предназначен особенно для первого замера инструментов, так как по сравнении с отдельным измерением длины и радиуса имеется тут значительное временное преимущество. Через вводимые параметры можно выполнить измерение инструмента двумя способами измерение с вращающимся инструментом измерение с вращающимся инструментом и затем измерение отдельных режущих кромок. ЧПУ выполняет замер инструмента по жестко запрограммированному алгоритму. Сначала измеряется радиус инструмента, а затем длина. Процесс измерения соответствует процессам из циклов измерения 31 и 32. Учитывайте при программировании Перед первым замером инструмента нужно внести приблизительный радиус, примерную длину, количество режущих кромок и направление резания соответствующего инструмента в таблицу инструмента TOOL.T. Инструменты цилиндрической формы с алмазной поверхностью измеряются при неподвижном шпинделе. Для этого необходимо установить количество режущих кромок CUT в таблице инструмента на 0 и согласовать параметр станка CfgToolMeasurement. Следуйте указаниям инструкции по эксплуатации станка. 462 Циклы измерительных щупов автоматическое измерение инструмента 1
