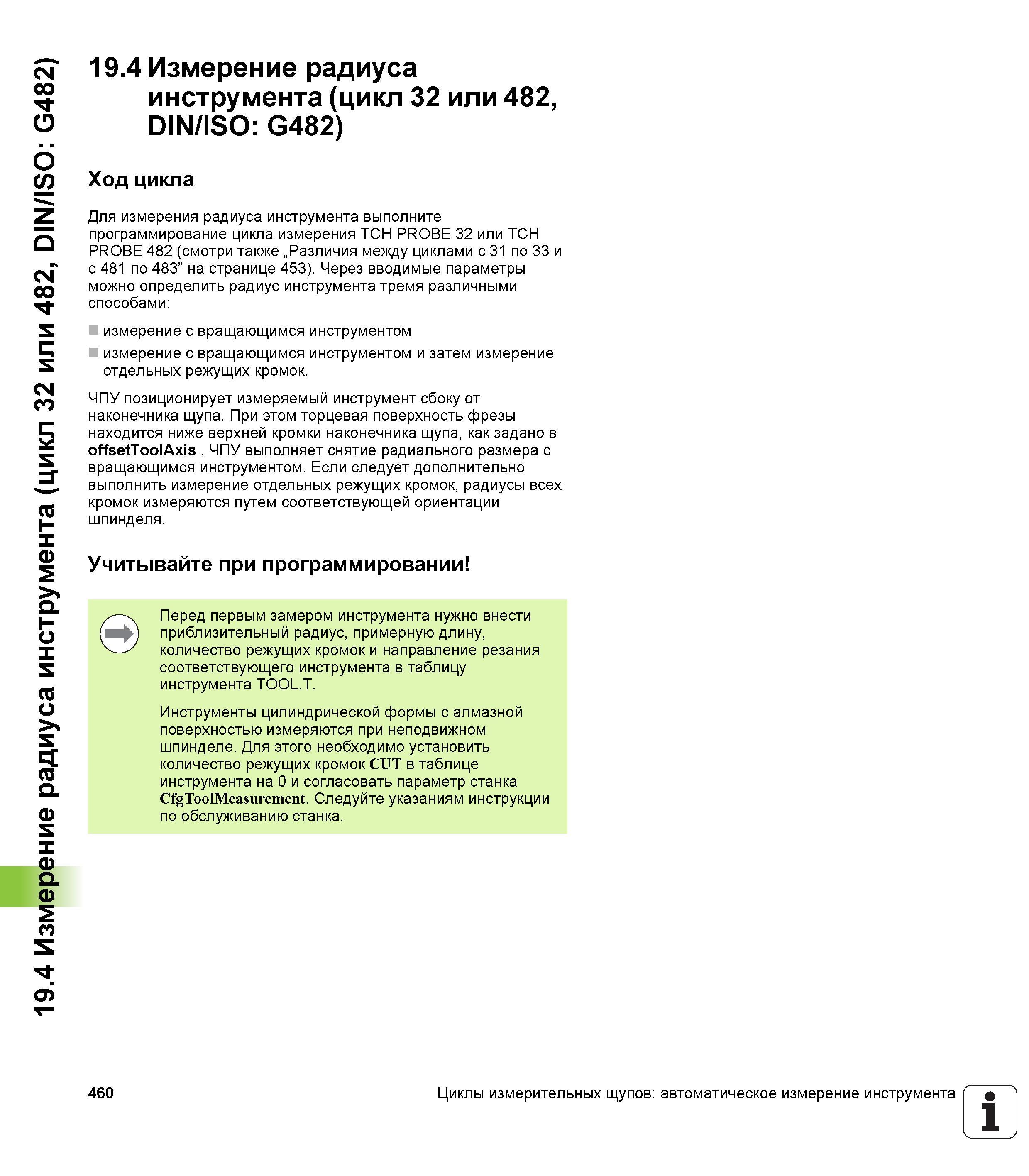

19.4 Измерение радиуса инструмента (цикл 32 или 482, DIN/ISO G482) 19.4 Измерение радиуса инструмента (цикл 32 или 482, DIN/ISO G482) Ход цикла Для измерения радиуса инструмента выполните программирование цикла измерения TCH PROBE 32 или TCH PROBE 482 (смотри также „Различия между циклами с 31 по 33 и с 481 по 483” на странице 453). Через вводимые параметры можно определить радиус инструмента тремя различными способами измерение с вращающимся инструментом измерение с вращающимся инструментом и затем измерение отдельных режущих кромок. ЧПУ позиционирует измеряемый инструмент сбоку от наконечника щупа. При этом торцевая поверхность фрезы находится ниже верхней кромки наконечника щупа, как задано в offsetToolAxis . чПу выполняет снятие радиального размера с вращающимся инструментом. Если следует дополнительно выполнить измерение отдельных режущих кромок, радиусы всех кромок измеряются путем соответствующей ориентации шпинделя. Учитывайте при программировании Перед первым замером инструмента нужно внести приблизительный радиус, примерную длину, количество режущих кромок и направление резания соответствующего инструмента в таблицу инструмента TOOL.T. Инструменты цилиндрической формы с алмазной поверхностью измеряются при неподвижном шпинделе. Для этого необходимо установить количество режущих кромок CUT в таблице инструмента на 0 и согласовать параметр станка CfgToolMeasurement. Следуйте указаниям инструкции по обслуживанию станка. 460 Циклы измерительных щупов автоматическое измерение инструмента 1
