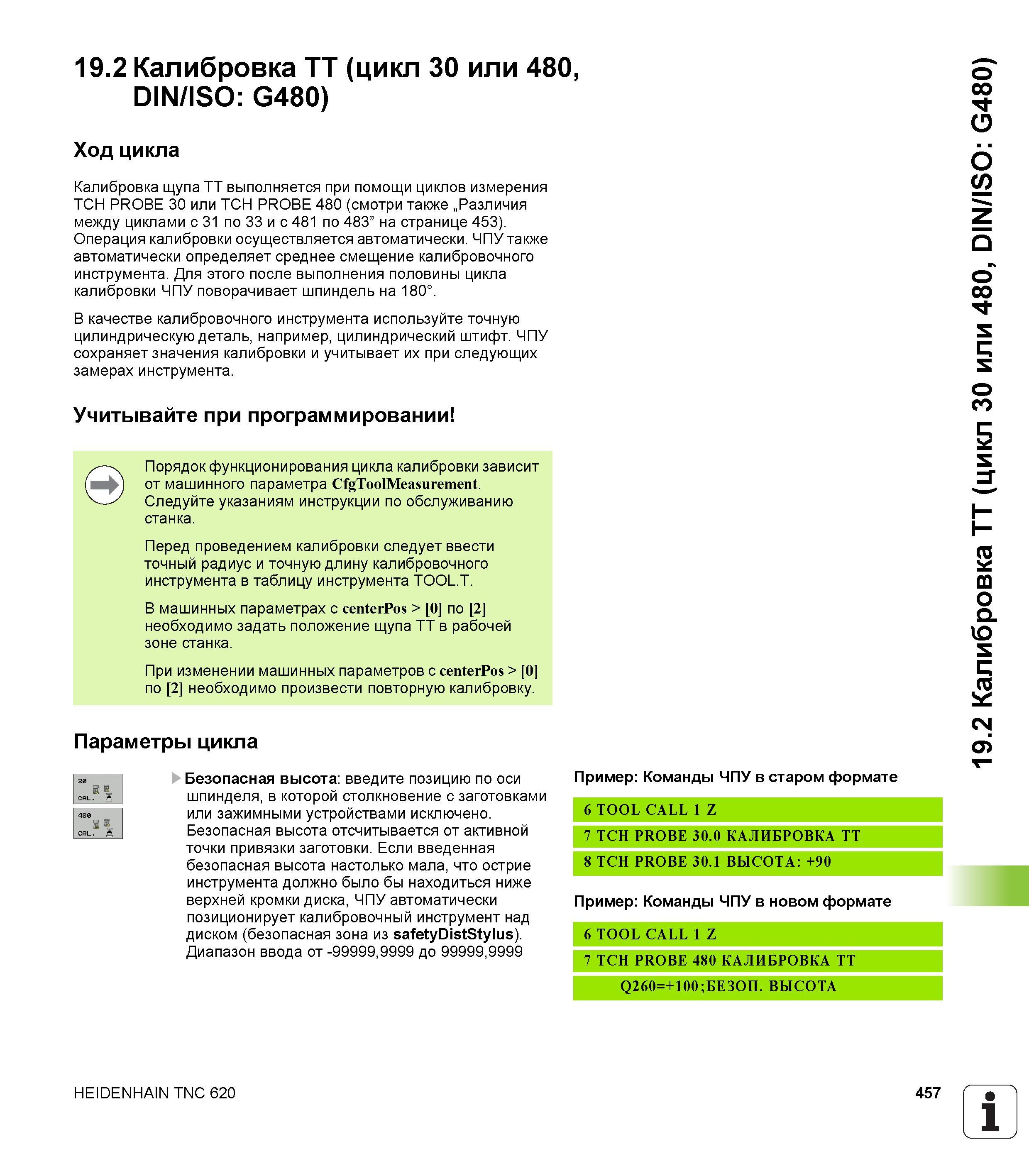

19.2 Калибровка TT (цикл 30 или 480, DIN/ISO G480) Ход цикла Калибровка щупа ТТ выполняется при помощи циклов измерения TCH PROBE 30 или TCH PROBE 480 (смотри также „Различия между циклами с 31 по 33 и с 481 по 483” на странице 453). Операция калибровки осуществляется автоматически. ЧПУ также автоматически определяет среднее смещение калибровочного инструмента. Для этого после выполнения половины цикла калибровки ЧПУ поворачивает шпиндель на 180°. В качестве калибровочного инструмента используйте точную цилиндрическую деталь, например, цилиндрический штифт. ЧПУ сохраняет значения калибровки и учитывает их при следующих замерах инструмента. Учитывайте при программировании Порядок функционирования цикла калибровки зависит от машинного параметра CfgToolMeasurement. Следуйте указаниям инструкции по обслуживанию станка. Перед проведением калибровки следует ввести точный радиус и точную длину калибровочного инструмента в таблицу инструмента TOOL.T. В машинных параметрах с centerPos > 0 по 2 необходимо задать положение щупа ТТ в рабочей зоне станка. При изменении машинных параметров с centerPos > 0 по 2 необходимо произвести повторную калибровку. Параметры цикла Безопасная высота введите позицию по оси шпинделя, в которой столкновение с заготовками или зажимными устройствами исключено. Безопасная высота отсчитывается от активной точки привязки заготовки. Если введенная безопасная высота настолько мала, что острие инструмента должно было бы находиться ниже верхней кромки диска, ЧПУ автоматически позиционирует калибровочный инструмент над диском (безопасная зона из safetyDistStylus). Диапазон ввода от -99999,9999 до 99999,9999 Пример Команды ЧПУ в старом формате Пример Команды ЧПУ в новом формате HEIDENHAIN TNC 620 457 1 19.2 Калибровка TT (цикл 30 или 480, DIN/ISO G480)
