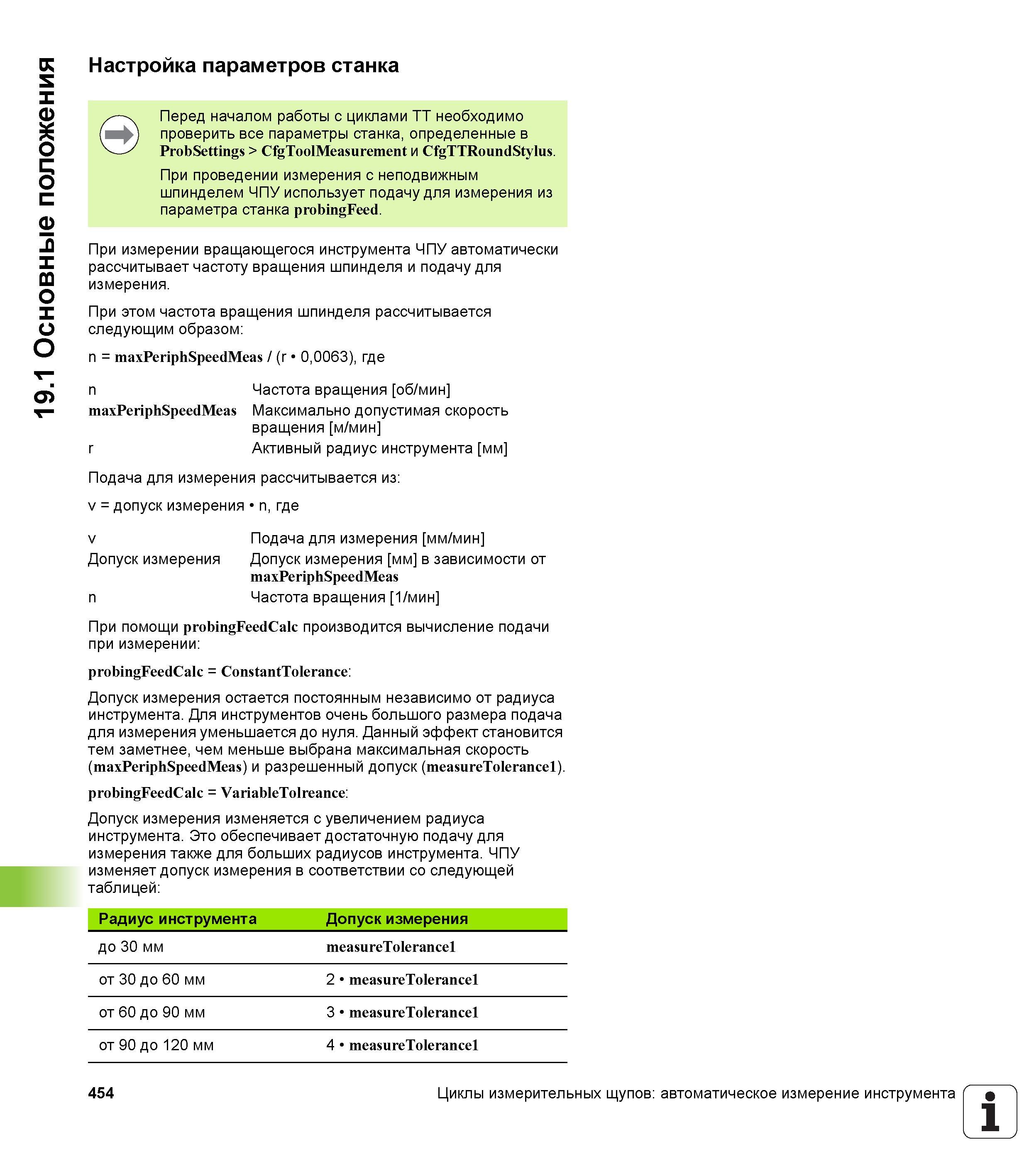

454 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.454

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 454 0454 Lab2u

19.1 Основные положения Настройка параметров станка Перед началом работы с циклами ТТ необходимо проверить все параметры станка, определенные в ProbSettings > CfgToolMeasurement и CfgTTRoundStylus. При проведении измерения с неподвижным шпинделем ЧПУ использует подачу для измерения из параметра станка probingFeed. При измерении вращающегося инструмента ЧПУ автоматически рассчитывает частоту вращения шпинделя и подачу для измерения. При этом частота вращения шпинделя рассчитывается следующим образом n = maxPeriphSpeedMeas / (r 0,0063), где n Частота вращения об/мин maxPeriphSpeedMeas Максимально допустимая скорость вращения м/мин r Активный радиус инструмента мм Подача для измерения рассчитывается из v = допуск измерения n, где v Подача для измерения мм /мин Допуск измерения Допуск измерения мм в зависимости от maxPeriphSpeedMeas n Частота вращения 1/мин При помощи probingFeedCalc производится вычисление подачи при измерении probingFeedCalc = ConstantTolerance Допуск измерения остается постоянным независимо от радиуса инструмента. Для инструментов очень большого размера подача для измерения уменьшается до нуля. Данный эффект становится тем заметнее, чем меньше выбрана максимальная скорость (maxPeriphSpeedMeas) и разрешенный допуск (measureTolerancel). probingFeedCalc = VariableTolreance Допуск измерения изменяется с увеличением радиуса инструмента. Это обеспечивает достаточную подачу для измерения также для больших радиусов инструмента. ЧПУ изменяет допуск измерения в соответствии со следующей таблицей Радиус инструмента Допуск измерения до 30 мм measureTolerancel от 30 до 60 мм 2 measureTolerancel от 60 до 90 мм 3 measureTolerancel от 90 до 120 мм 4 measureTolerancel 454 Циклы измерительных щупов автоматическое измерение инструмента 1
